Inbetriebnahme
Einstellmöglichkeiten durch DIP−Schalter
7
EDK94AYCDN DE/EN/FR/ES/IT 3.0
21
l
H1inbet−bevor
7 Inbetriebnahme
Einstellmöglichkeiten durch DIP−Schalter

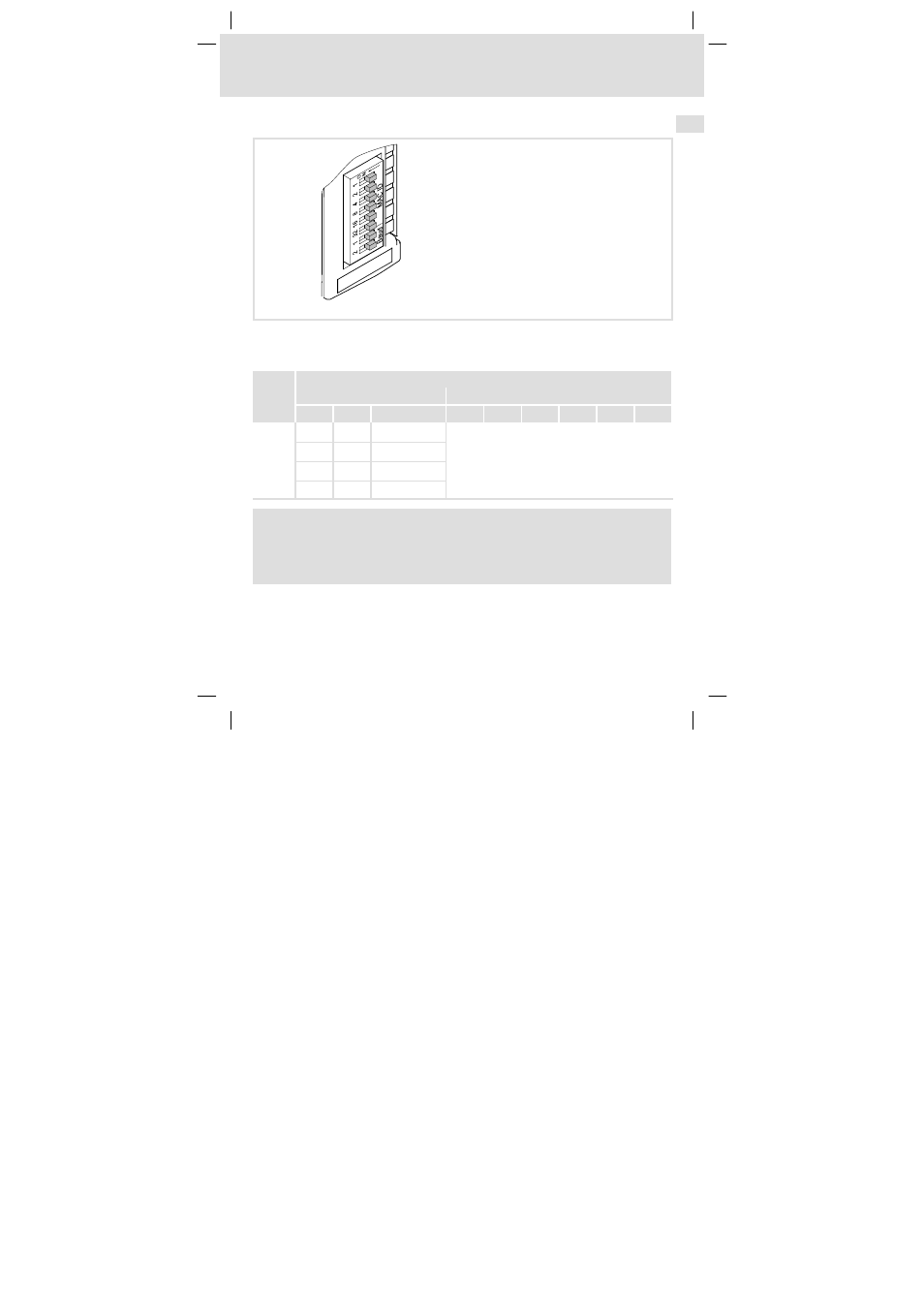

E94YCDN001D
Über die frontseitig angeordneten DIP−Schalter können eingestellt werden:
ƒ Stationsadresse mit Schalter 1 ... 32 (Bereich "MAC ID")
ƒ Übertragungsrate mit Schalter 1 und 2 (Bereich "Baud")
Pos. Schalterstellungen
Übertragungsrate (Baud) Knotenadresse (MAC ID)
2 1 kBit/s 32 16 8 4 2 1
S225 OFF OFF 125 Die Stationsadresse ergibt sich aus der Summe der
binären Wertigkeiten der Schalter 1 ... 32.
l Beispiel: Stationsadresse 44
W Schalter 32, 8, 4 = ON (32 + 8 + 4 = 44)
l Gültiger Adressbereich: 0 63
l Die Lenze−Einstellung aller Schalter ist OFF.
OFF ON 250
ON OFF 500
ON ON keine Funktion
)
Hinweis!
Beachten Sie die Informationen zur Einstellung der DIP−Schalter im
Kommunikationshandbuch E94AYCDN (DeviceNet), Kapitel "Inbetriebnahme"
und "Anhang".
