Affichages d'état sur les prises rj45 (x233, x234), Diagnostic – Lenze E94AYCEO User Manual
Page 69

Diagnostic
Affichages d’état par LED
EDK94AYCEO DE/EN/FR/ES/IT 1.0
69
l
H1_Diagnose−RJ45−Statusanzeigen_E94AYCEO

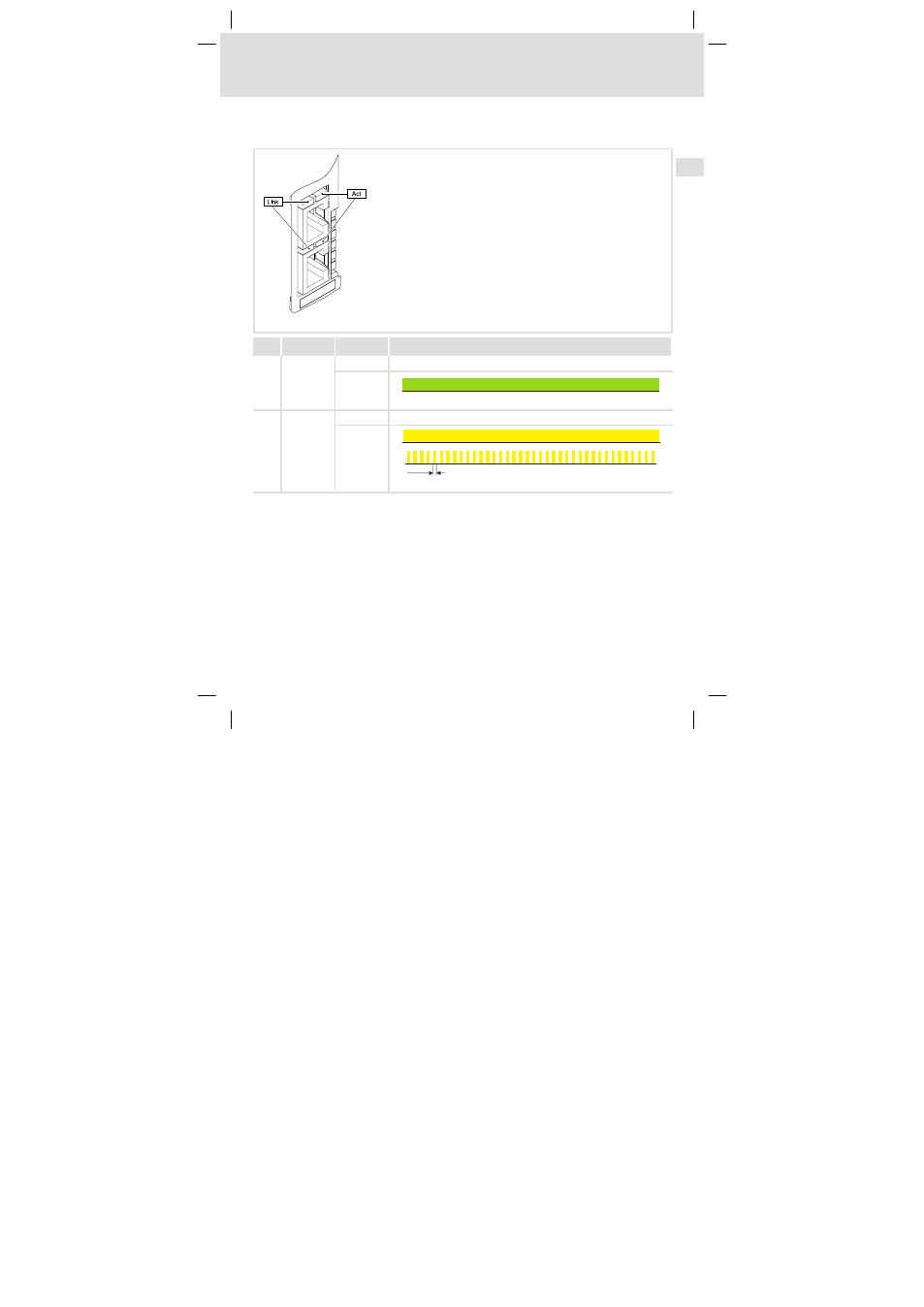

Affichages d’état sur les prises RJ45 (X233, X234)
Les LED Link et Act des prises RJ45 indiquent l’état de la liaison Ethernet.
E94YCEO001E
LED
Couleur
Etat
Description
Link
Vert
Off
Absence de liaison Ethernet
On
Présence d’une liaison Ethernet physique
Act
Jaune
Off
Pas de transfert de données Ethernet
On ou
scintille−
ment
50 ms
Echange de données via Ethernet en cours.
