Elektrische Installation
EtherNet/IP−Anschluss
EDK94AYCEO DE/EN/FR/ES/IT 1.0
17
l
H2_EtherNet−Ethernet_KabelSpezifikation
EtherNet/IP−Anschluss
Zum Anschluss des Kommunikationsmoduls an den Feldbus eignet sich ein handelsübli-
ches Standard−Ethernet−Patchkabel (siehe "Spezifikation des Ethernet−Kabels" (
^ 18)).
Die Montage und Demontage der Ethernet−Kabel ist optimiert zur Verwendung von Steck-
verbindern gemäß der "Automation Initiative of German Domestic Automobile Manufac-
turers" (AIDA).
)
Hinweis!
Um Beschädigungen der RJ45−Buchse zu vermeiden, den Stecker des
Ethernet−Kabels gerade (im rechten Winkel) in die Buchse stecken bzw. aus der
Buchse ziehen.

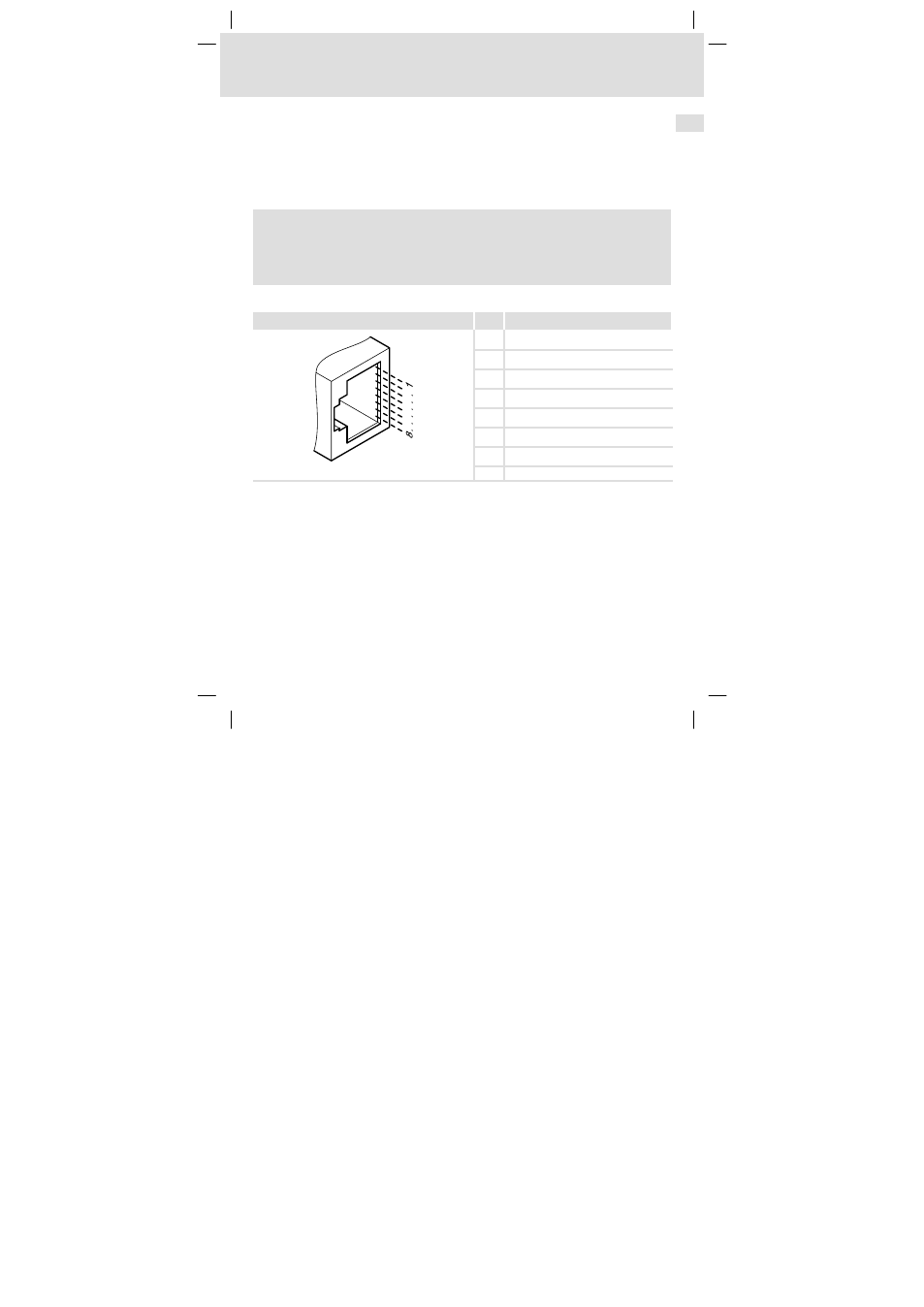

Pinbelegung
RJ45−Buchse
Pin
Signal
1
Tx +
2
Tx −
3
Rx +
4
−
5
−
6
Rx−
7
−
E94AYCXX004C
8
−
I
Tipp!
Die EtherNet/IP−Schnittstellen verfügen über eine Auto−MDIX−Funktion. Diese
Funktion passt die Polung der RJ45−Schnittstellen so an, dass unabhängig von
der Polung der gegenüberliegenden EtherNet/IP−Schnittstelle und dem
verwendeten Kabeltyp (Standard−Patch−Kabel oder Cross−Over−Kabel) eine
Verbindung hergestellt wird.
