Installation électrique
Alimentation externe
6
EDK94AYCEO DE/EN/FR/ES/IT 1.0
63
l
H2_ext_SpannVersorg−Steckerleiste_Federkraft
Alimentation externe
)
Remarque importante !
En cas d’alimentation externe et de distances importantes entre les armoires
électriques, toujours utiliser un bloc d’alimentation avec coupure de sécurité
("SELV"/"PELV") distinct et conforme à la norme EN 61800−5−1 pour chaque
armoire électrique.
Le module de communication peut être alimenté par une source externe via des câbles
séparés reliés au bornier 2 broches X232.
L’alimentation externe du module de communication est requise lorsqu’il s’agit de
maintenir la communication par bus de terrain en cas de défaillance de l’alimentation de
l’appareil de base.
Affectation des bornes du bornier X232
Désignation Description
+ U = 24 V CC (20.4 V ... 28.8 V)
I = 130 mA
− Potentiel de référence pour alimentation externe

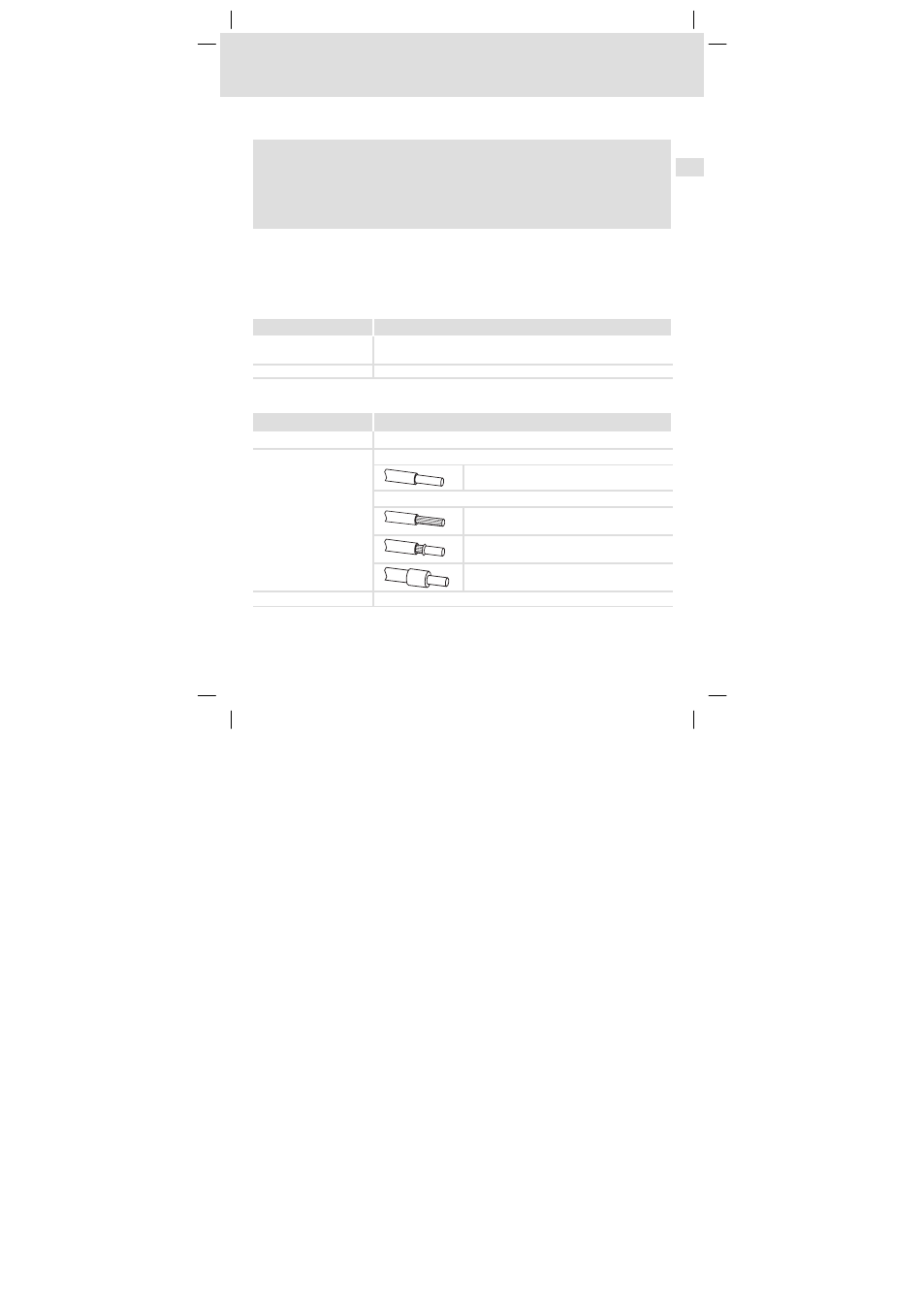

Spécifications pour bornier de raccordement
Domaine Valeurs
Raccordement électrique Bornier à lame ressort 2 bornes
Possibilités de
raccordement Rigide :
1.5 mm 2 (AWG 16)
Flexible :
sans embout
1.5 mm
2 (AWG 16)
avec embout, sans cosse en plastique
1.5 mm
2 (AWG 16)
avec embout et cosse en plastique
1.5 mm
2 (AWG 16)
Longueur du fil dénudé 9 mm
