8 Diagnose
LED−Statusanzeigen
EDK94AYCEO DE/EN/FR/ES/IT 1.0
24
l
H1_Diagnose−RJ45−Statusanzeigen_E94AYCEO

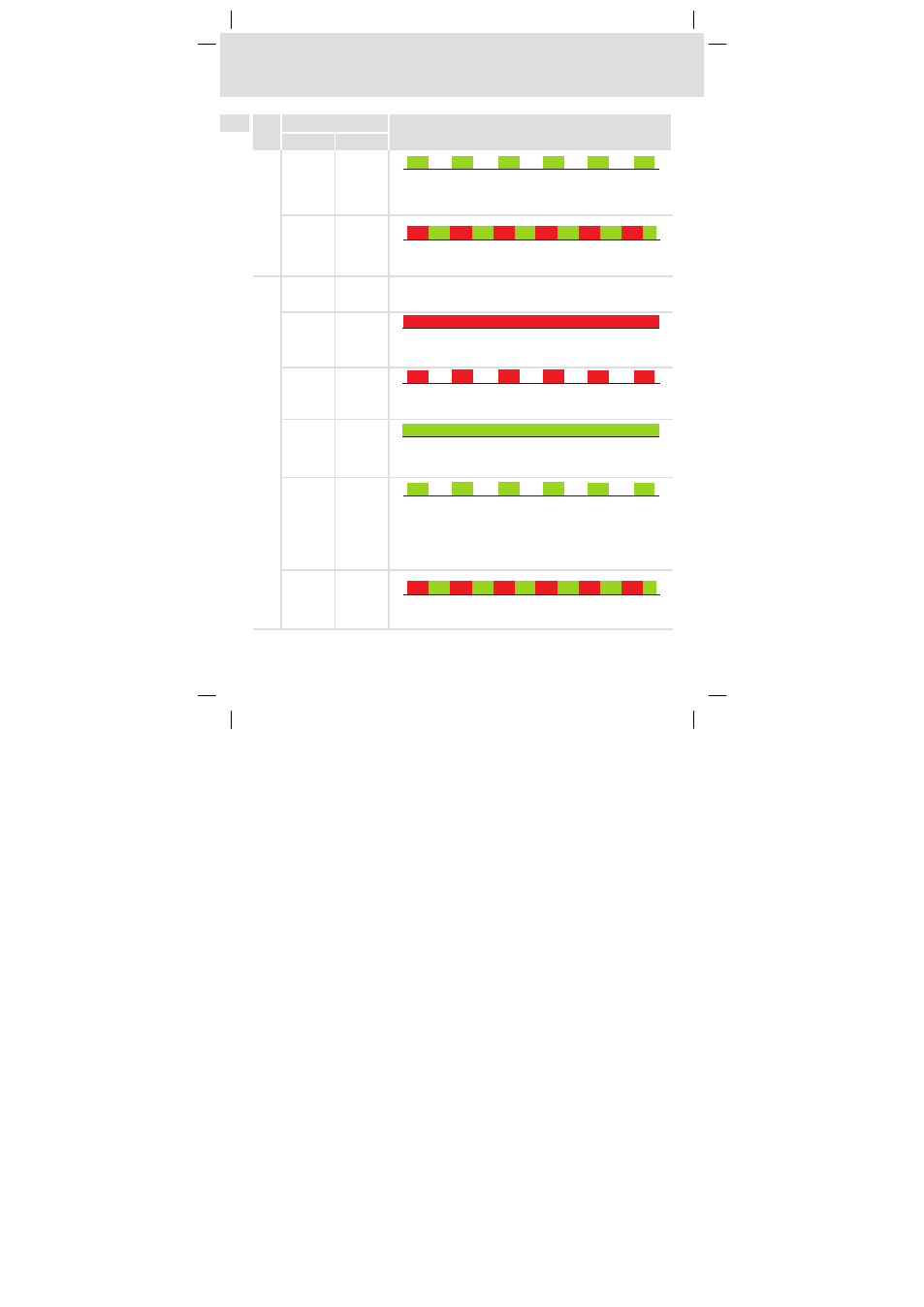

Beschreibung Farbe / Zustand LED
rot grün
LED
MS blinkt aus
250 ms
250 ms
CIP−Modulstatus: "Standby"
Das Kommunikationsmodul ist noch nicht vollständig konfiguriert
oder die Konfiguration ist fehlerhaft.
blinkt blinkt
250 ms
250 ms
CIP−Modulstatus: "Device Self Testing"
Das Kommunikationsmodul befindet sich im Selbsttest.
NS aus aus CIP−Netzwerkstatus: "No IP Adress"
Das Kommunikationsmodul wird nicht mit Spannung versorgt oder
hat noch keine IP−Adresse erhalten.
aus an
CIP−Netzwerkstatus: "Duplicate IP"
Das Kommunikationsmodul kann nicht auf den Feldbus zugreifen
(IP−Adressenkonflikt).
aus blinkt
250 ms
250 ms
CIP−Netzwerkstatus: "Connection Timeout"
Eine Zeitüberschreitung (Timeout) liegt vor.
an aus
CIP−Netzwerkstatus: "Connected"
Das Kommunikationsmodul arbeitet einwandfrei und hat eine
Verbindung zum Scanner aufgebaut.
blinkt aus
250 ms
250 ms
CIP−Netzwerkstatus: "No Connections"
Das Kommunikationsmodul ...
l arbeitet einwandfrei;
l hat eine IP−Adresse zugewiesen bekommen;
l wurde noch nicht vom Scanner ins Netzwerk eingebunden.
blinkt blinkt
250 ms
250 ms
CIP−Netzwerkstatus: "Self−Test"
Das Kommunikationsmodul befindet sich im Selbsttest.
