2 Elektrische Installation

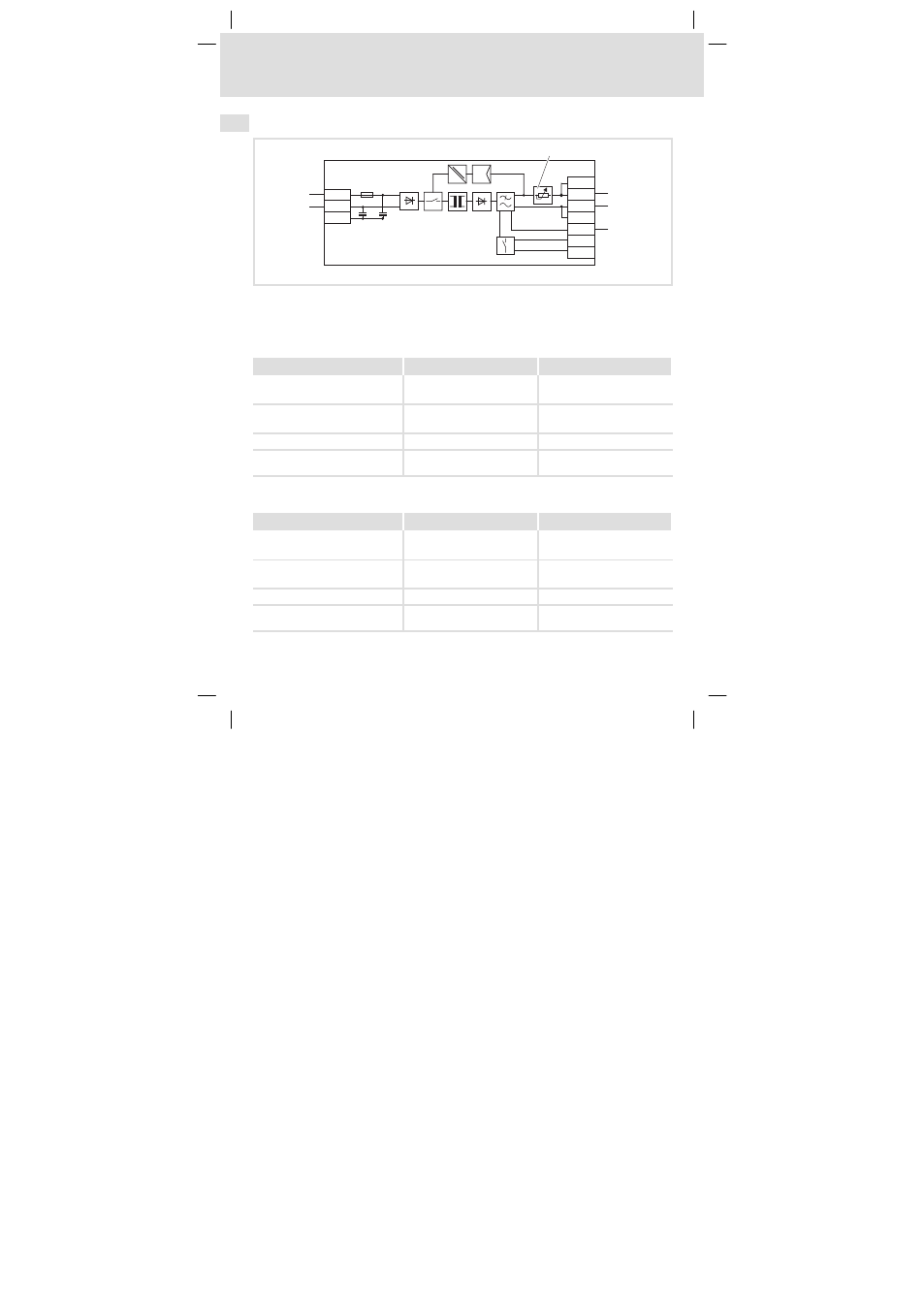

Blockschaltbild
EDKZV1200 DE/EN/FR/ES/IT 1.0
8
l
H1_E_INST−funktion
2 Elektrische Installation
Blockschaltbild
L
N
PE
+
+
-
-
DC OK
13
14
DC 22.5
… 28.5 V
DC 24.0 V /
max. 40 mA
AC 85
… 264 V
1
ezvxx00−000_07
Daten der Anschlussklemmen
ƒ Netzteil AC 230 V, DC 24 V, 5 A
ƒ Netzteil AC 230 V, DC 24 V, 10 A
Eingangsklemmen Ausgangsklemmen
Anschlussader starr 0.2 ... 2.5 mm 2
(AWG 24 ... 12)
0.2 ... 2.5 mm 2
(AWG 24 ... 12)
Anschlussader flexibel mit Ader-
endhülse mit Kunstoffkragen 0.2 ... 2.5 mm 2
(AWG 24 ... 12)
0.2 ... 2.5 mm 2
(AWG 24 ... 12)
Abisolierlänge 7 mm 7 mm
Anzugsmoment 0.5 ... 0.6 Nm
(4.4 ... 5.3 lb−in) 0.5 ... 0.6 Nm
(4.4 ... 5.3 lb−in)
ƒ Netzteil AC 230 V, DC 24 V, 20 A
Eingangsklemmen Ausgangsklemmen
Anschlussader starr 0.2 ... 6.0 mm 2
(AWG 24 ... 10)
0.5 ... 16.0 mm 2
(AWG 20 ... 6)
Anschlussader flexibel mit Ader-
endhülse mit Kunstoffkragen 0.2 ... 4.0 mm 2
(AWG 24 ... 10)
0.5 ... 10.0 mm 2
(AWG 20 ... 6)
Abisolierlänge 7 mm 10 mm
Anzugsmoment 0.5 ... 0.6 Nm
(4.4 ... 5.3 lb−in) 1.2 ... 1.5 Nm
(10.6 ... 13.3 lb−in)
