Instalación eléctrica

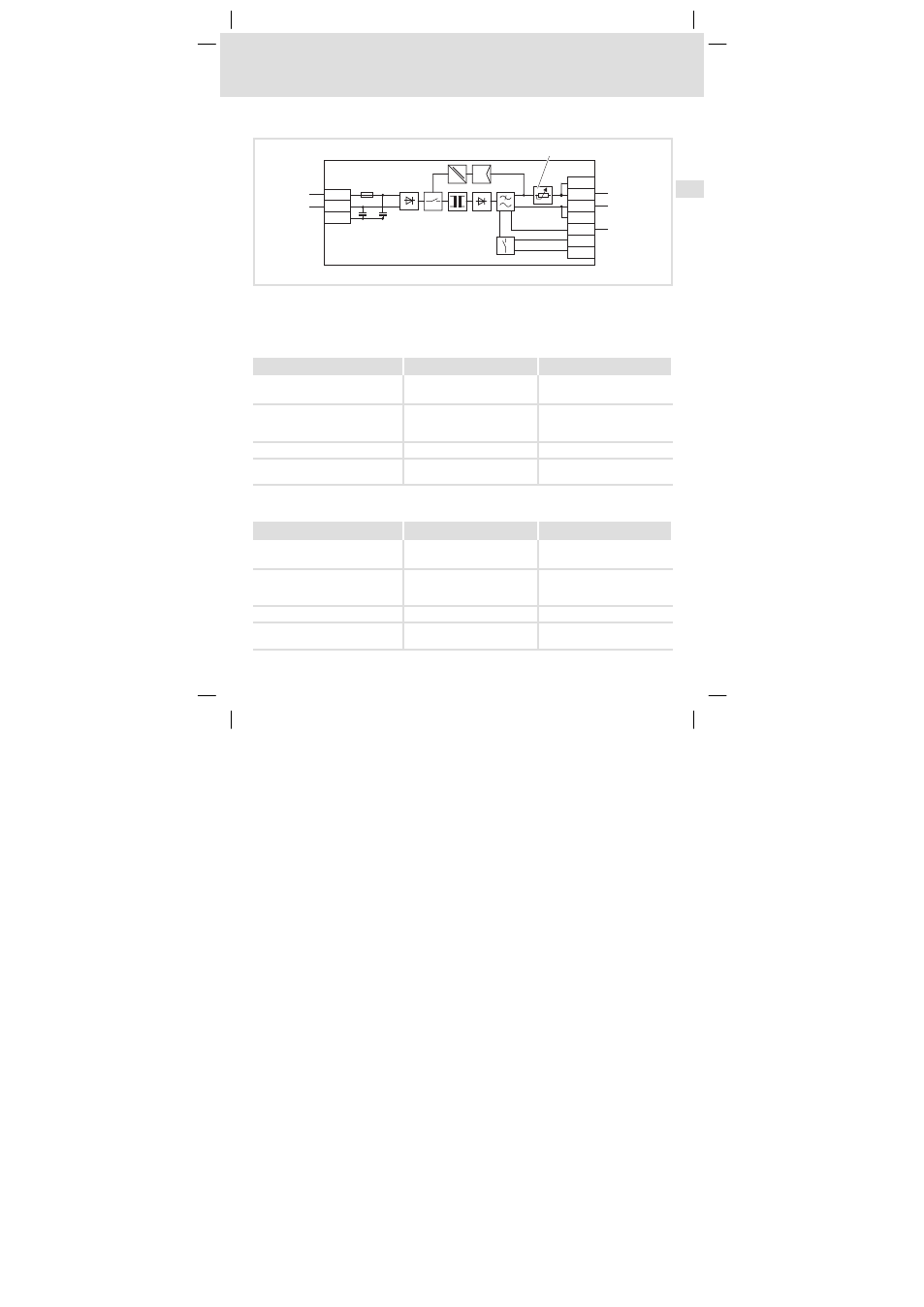

Diagrama en bloque
2
EDKZV1200 DE/EN/FR/ES/IT 1.0
43
l
H1_E_INST−funktion
2
Instalación eléctrica
Diagrama en bloque
L
N
PE
+
+
-
-
DC OK
13
14
DC 22.5
… 28.5 V
DC 24.0 V /
max. 40 mA
AC 85
… 264 V
1
ezvxx00−000_07
Datos de los bornes de conexión
ƒ Fuente de red AC 230 V, DC 24 V, 5 A
ƒ Fuente de red AC 230 V, DC 24 V, 10 A
Bornes de entrada
Bornes de salida
Conductor de conexión rígido
0.2 ... 2.5 mm
2
(AWG 24 ... 12)
0.2 ... 2.5 mm
2
(AWG 24 ... 12)
Conductor de conexión flexible
con terminal grimpado con collarín
de plástico
0.2 ... 2.5 mm
2
(AWG 24 ... 12)
0.2 ... 2.5 mm
2
(AWG 24 ... 12)
Longitud de desaislamiento
7 mm
7 mm
Par de apriete
0.5 ... 0.6 Nm
(4.4 ... 5.3 lb−in)
0.5 ... 0.6 Nm
(4.4 ... 5.3 lb−in)
ƒ Fuente de red AC 230 V, DC 24 V, 20 A
Bornes de entrada
Bornes de salida
Conductor de conexión rígido
0.2 ... 6.0 mm
2
(AWG 24 ... 10)
0.5 ... 16.0 mm
2
(AWG 20 ... 6)
Conductor de conexión flexible
con terminal grimpado con collarín
de plástico
0.2 ... 4.0 mm
2
(AWG 24 ... 10)
0.5 ... 10.0 mm
2
(AWG 20 ... 6)
Longitud de desaislamiento
7 mm
10 mm
Par de apriete
0.5 ... 0.6 Nm
(4.4 ... 5.3 lb−in)
1.2 ... 1.5 Nm
(10.6 ... 13.3 lb−in)
