2 Installazione elettrica

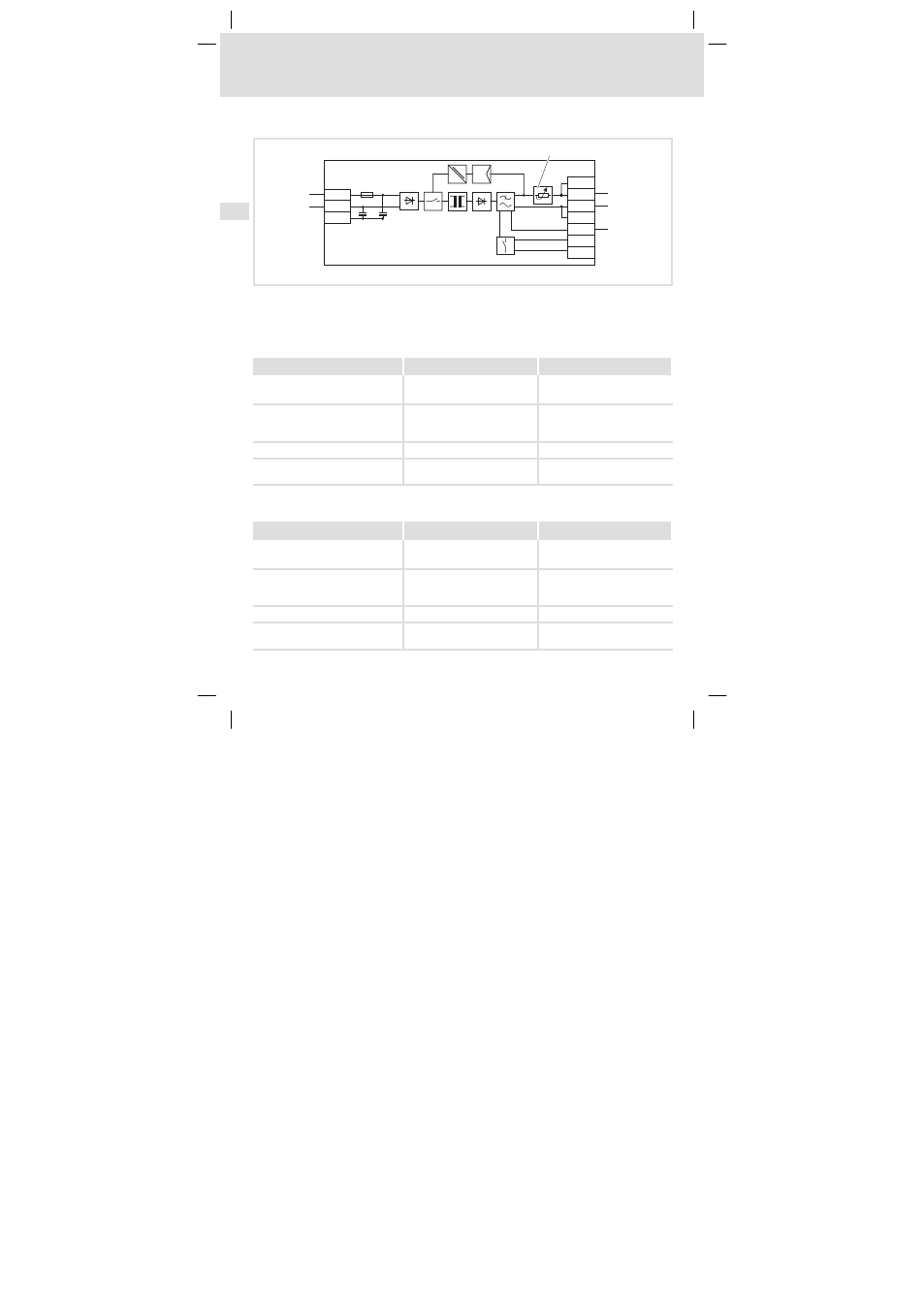

Schema a blocchi
EDKZV1200 DE/EN/FR/ES/IT 1.0
54
l
H1_E_INST−funktion
2 Installazione elettrica
Schema a blocchi
L
N
PE
+
+
-
-
DC OK
13
14
DC 22.5
… 28.5 V
DC 24.0 V /
max. 40 mA
AC 85
… 264 V
1
ezvxx00−000_07
Morsettiera di collegamento
ƒ Alimentatore AC 230 V, DC 24 V, 5 A
ƒ Alimentatore AC 230 V, DC 24 V, 10 A
Morsetti di ingresso Morsetti di uscita
Conduttore di collegamento rigido 0.2 ... 2.5 mm 2
(AWG 24 ... 12)
0.2 ... 2.5 mm 2
(AWG 24 ... 12)
Conduttore di collegamento
flessibile con capocorda con
collare di plastica 0.2 ... 2.5 mm 2
(AWG 24 ... 12)
0.2 ... 2.5 mm 2
(AWG 24 ... 12)
Lunghezza di spelatura 7 mm 7 mm
Coppia di serraggio 0.5 ... 0.6 Nm
(4.4 ... 5.3 lb−in) 0.5 ... 0.6 Nm
(4.4 ... 5.3 lb−in)
ƒ Alimentatore AC 230 V, DC 24 V, 20 A
Morsetti di ingresso Morsetti di uscita
Conduttore di collegamento rigido 0.2 ... 6.0 mm 2
(AWG 24 ... 10)
0.5 ... 16.0 mm 2
(AWG 20 ... 6)
Conduttore di collegamento
flessibile con capocorda con
collare di plastica 0.2 ... 4.0 mm 2
(AWG 24 ... 10)
0.5 ... 10.0 mm 2
(AWG 20 ... 6)
Lunghezza di spelatura 7 mm 10 mm
Coppia di serraggio 0.5 ... 0.6 Nm
(4.4 ... 5.3 lb−in) 1.2 ... 1.5 Nm
(10.6 ... 13.3 lb−in)
