Installazione elettrica
Cablaggio dei morsetti di ingresso
2
EDKZV1200 DE/EN/FR/ES/IT 1.0
55
l
H1_E_INST−funktion

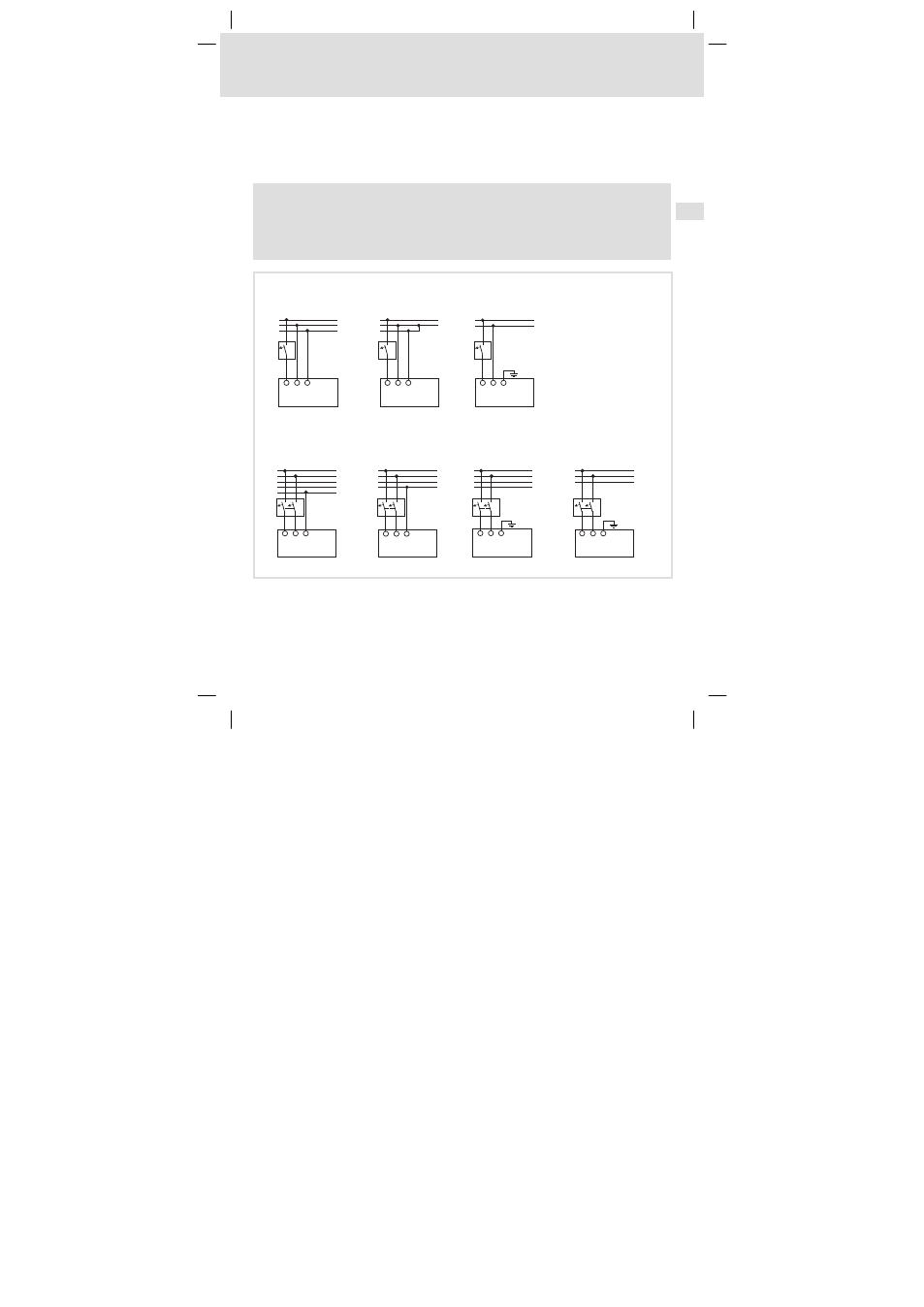

Cablaggio dei morsetti di ingresso
Il dispositivo può essere collegato a reti a corrente alternata monofase o a due conduttori
esterni di reti trifase (rete TN, TT o IT secondo VDE 0100 T 300/IEC 364−3) con tensioni
nominali AC da 100 a 240 V.
{
Pericolo!
In caso di funzionamento bifase con collegamento a due conduttori esterni di
una rete trifase, è assolutamente necessario prevedere un dispositivo di
apertura di tutte le fasi per assicurare la protezione delle persone.
L N PE L N PE
L
5
5
5
5
5
5 5
1/N/PE AC 100 … 240 V
45 … 65 Hz
3/N/PE AC 100 … 240 V
45 … 65 Hz
1/PEN AC 100 … 240 V
45 … 65 Hz
3/PEN AC 100 … 240 V
45 … 65 Hz
1/N AC 100 … 240 V
45 … 65 Hz
3/N AC 100 … 240 V
45 … 65 Hz
3 AC 100 … 240 V
45 … 65 Hz
L
L1 L1 L1 L1
L2 L2 L2 L2
L3 L3 L3 L3
L
N N
N PEN N
PE
PEN
PE
L N PE L N PE L N PE
L N PE L N PE
TN-S
TN-S
TN-C
TN-C
TT
TT IT
ezvxx00−000_06
5 Interruttore automatico di linea 6 A / 10 A / 16 A (caratteristica B o C)
