Installation électrique

Données de raccordement

EDKRBP082R DE/EN/FR/ES/IT 7.0

77

l

H1_E_INST−eInstall_FR

Données de raccordement

Type de raccordement

Cotes de raccordement

RB1, RB2
(résistance de
freinage)

Tresse précâblée

2.1 mm

2

14 AWG

PE
(conducteur de
protection)

Connecteur plat

6.3 x 0.8 mm

T1, T2
(contact
thermique)

Tresse précâblée

0.75 mm

2

18 AWG

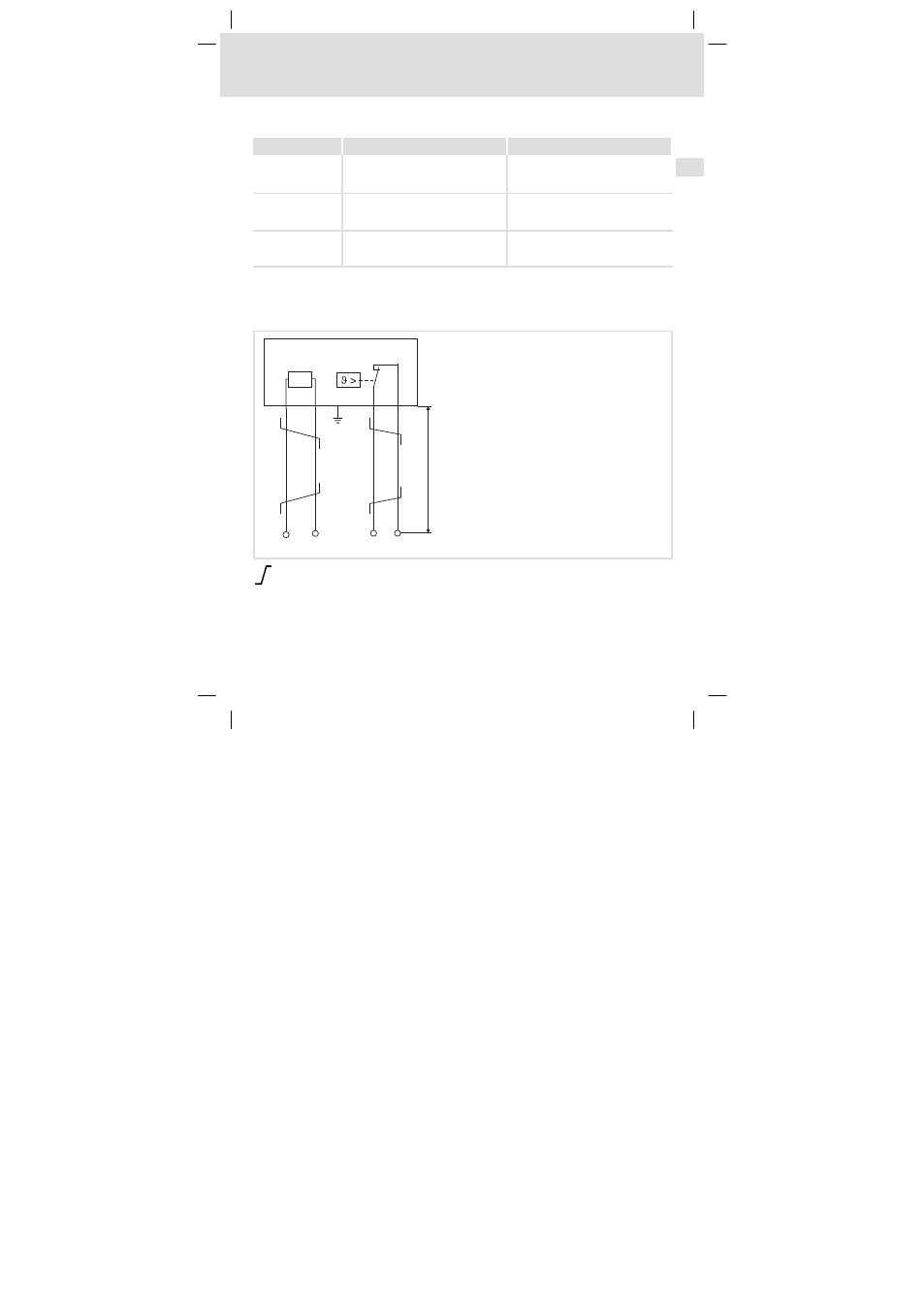

Schéma de câblage

Variante 1 : sans rallongement des câbles

R

B

s

PE

ERBMXXX012

Câbles torsadés

s

Longueur des câbles précâblés
