Installazione elettrica
Procedura di montaggio
6
EDKRBP082R DE/EN/FR/ES/IT 7.0
131
l
H1_E_INST−eInstall_IT
Procedura di montaggio
0
2
0
1

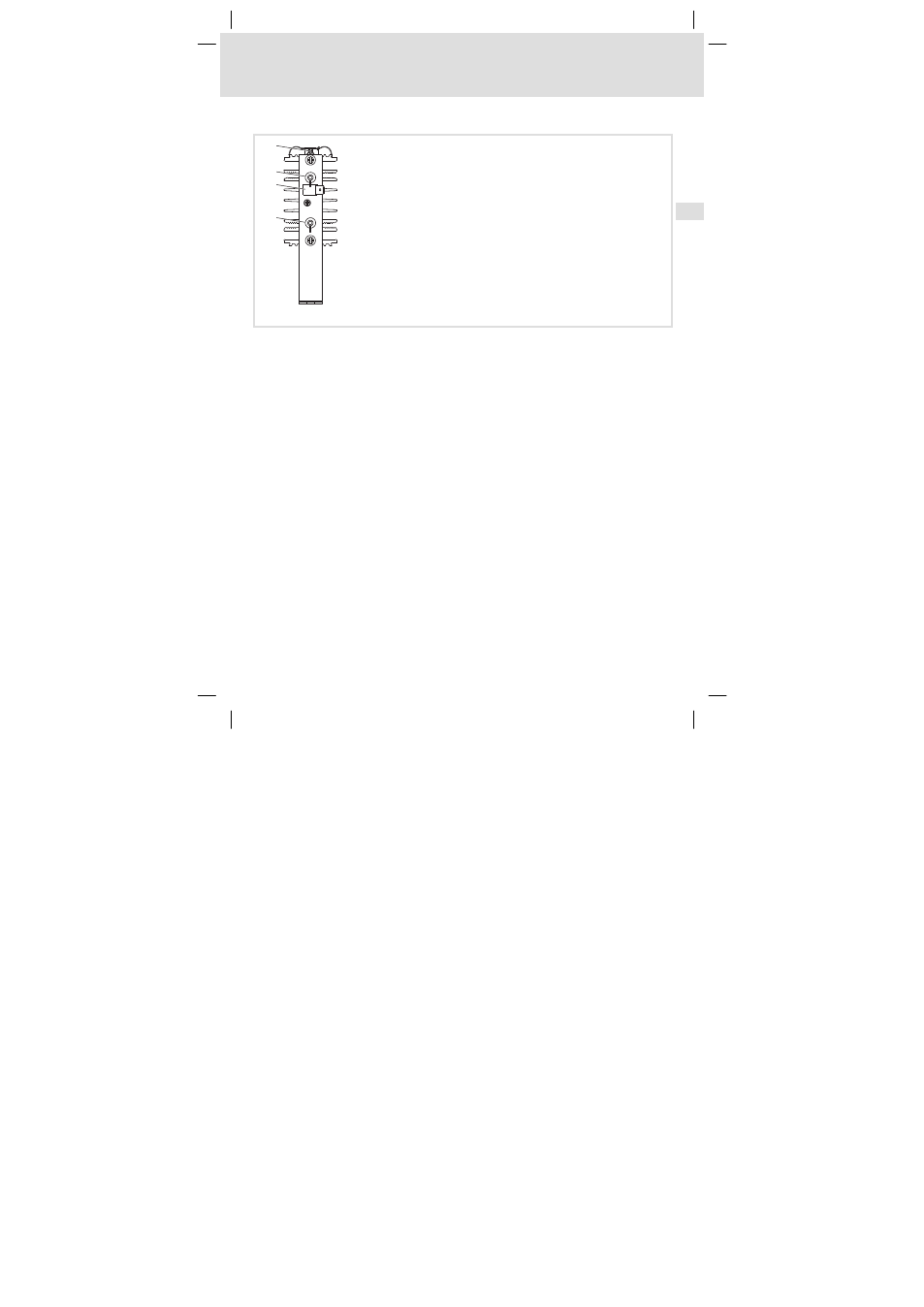

ERBP003
Per collegare la resistenza di frenatura, procedere come segue:
1. Disinserire l’alimentazione del modulo asse e verificare l’assenza di tensione su tutti i
morsetti di potenza.
2. Collegare i cavi della resistenza di frenatura 0 (RB1, RB2: cavetto rosso) e il cavo del
termocontatto 1 (T1, T2: cavetto blu) (vedere la documentazione del modulo asse).
– Se la lunghezza dei cavi di collegamento confezionati è sufficiente, attorcigliare i
cavi di collegamento (schema di collegamento, variante 1)
– Qualora siano necessari cavi più lunghi (max. 5 m), accorciare i cavi confezionati
lasciando almeno 10 cm e posarli su punti di crimpaggio esterni. Da qui collegare
cavi schermati (schema di collegamento, variante 2)
– Integrare il termocontatto nel sistema di sorveglianza dell’impianto in modo che
in caso di surriscaldamento della resistenza di frenatura venga automaticamente
disinserita l’alimentazione di rete.
3. Collegare il cavo PE al faston 2 (6.3 x 0.8 mm).
– Eseguire il collegamento PE in conformità con la norma EN 61800−5−1.
