Installazione elettrica

Dati di collegamento

EDKRBP082R DE/EN/FR/ES/IT 7.0

129

l

H1_E_INST−eInstall_IT

Dati di collegamento

Tipo di collegamento

Dimensione

RB1, RB2
(resistenza di
frenatura)

Cavetto confezionato

2.1 mm

2

14 AWG

PE
(conduttore di
protezione)

Connettore faston

6.3 x 0.8 mm

T1, T2
(termocontatto)

Cavetto confezionato

0.75 mm

2

18 AWG

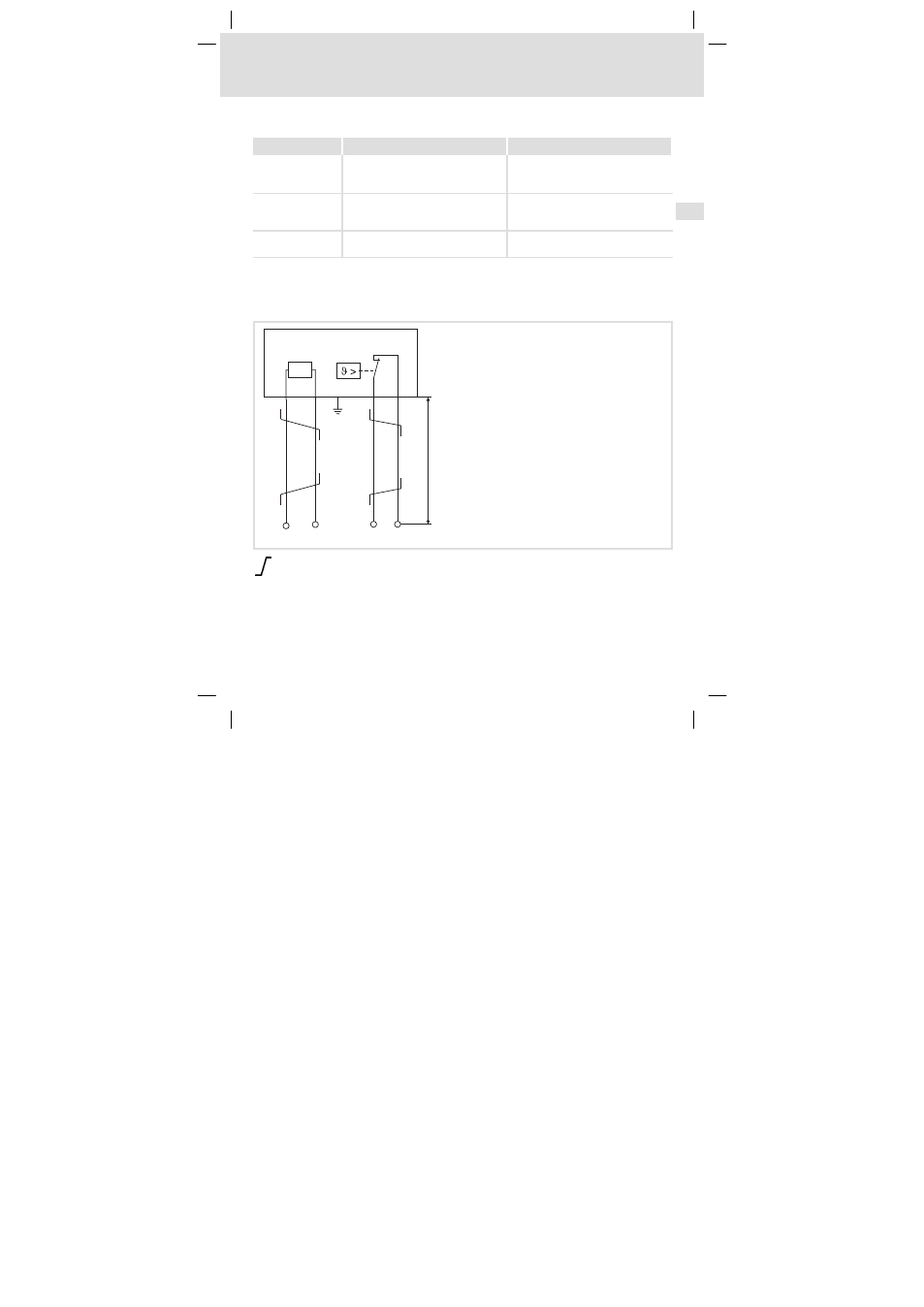

Schema di collegamento

Variante 1: senza prolungamento dei cavi

R

B

s

PE

ERBMXXX012

Cavi intrecciati

s

Lunghezza dei cavi confezionati
