7
D
Mit Hebel (C) kann max. ein Drehwinkel von 180° ausgeführt werden. Reicht
dieser Winkel zum Festklemmen des Andrücktellers nicht aus, so kann der
Hebel einfach nachjustiert werden. Hierzu den Hebel (C) in Pfeilrichtung
ziehen (siehe Abbildung) und gegen den Uhrzeigersinn verstellen. Nach
Loslassen des Hebels ist eine Position erreicht, die ein sicheres
Festklemmen des Andrucktellers ermöglicht. Hebel (C) im Uhrzeigersinn
festziehen. Die Beladung des REAX 20 sollte immer symmetrisch erfolgen,
damit ein Gewichtausgleich der beiden Ladeebenen vorhanden ist.
3.2 Flaschen mit 1000 ml
Vorher muss der Andruckteller jedoch mit dem als Zubehör lieferbaren Befestigungssatz
für 4 x 1,0 l Flaschen (Best Nr. 549-26000-00) ergänzt werden.

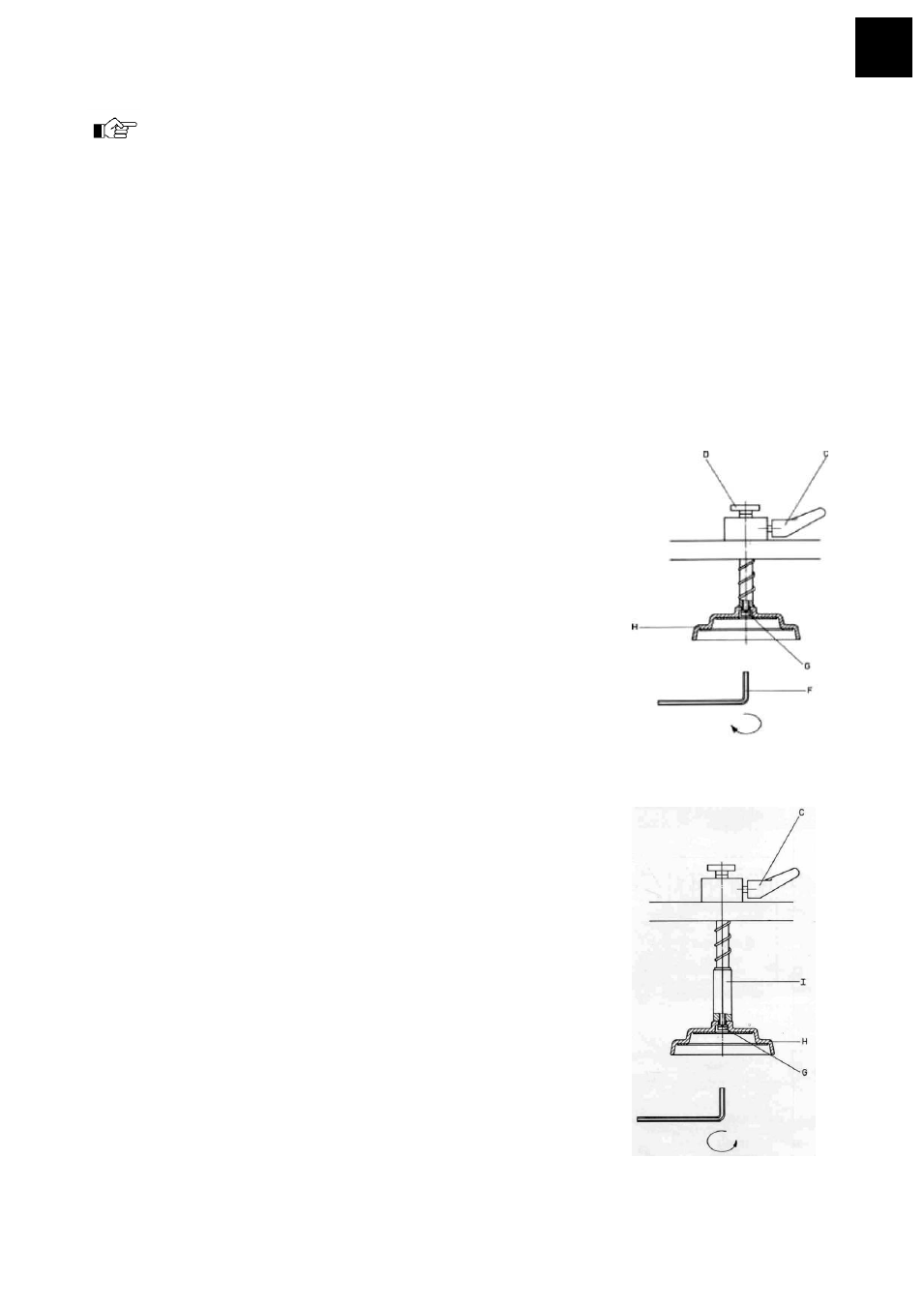

Vorgehensweise:
Hebel (C) im Uhrzeigersinn festziehen.
Mit Inbusschlüssel (F) aus Nachrüstsatz
Schraube (G) lösen
Andrückteller (H) abnehmen, darauf
achten dass die Spiralfeder nicht vor
Bolzen vorsteht.
Distanzbolzen (l) mit Gewindebolzen
eindrehen; dabei die Spiralfeder etwas
zurückziehen
Andrückteller (H) entsprechend Bild mit
Schraube (G) und Inbusschlüssel (F)
festziehen.
Flaschen mit 1000 ml Volumen werden
sinngemäß zu Punkt 3.1 eingesetzt.
3.3 Flaschen mit 500 ml
Es gilt sinngemäß Punkt 3.2, jedoch wird der
"Befestigungssatz für 4 x 0,5-l-Flaschen"
(Best.-Nr. 549.27000.00) benutzt.
