37
ES
La palanca (C) permite un ángulo de giro de, como máximo, 180°. Si ese
ángulo no basta para aprisionar firmemente el disco de presión, la palanca
se puede ajustar posteriormente con facilidad. Para ello, tirar de la palanca
(C) en la dirección de la flecha (ver gráfico) y ajustarla en el sentido
contrario a las manecillas del reloj. Tras soltarse la palanca se habrá
alcanzado una posición que permite aprisionar con seguridad el disco de
presión. Apretar la palanca (C) en el sentido de las manecillas del reloj. La
carga del REAX 20 debe realizarse siempre de forma simétrica para que
exista una compensación de peso de los dos niveles de carga.

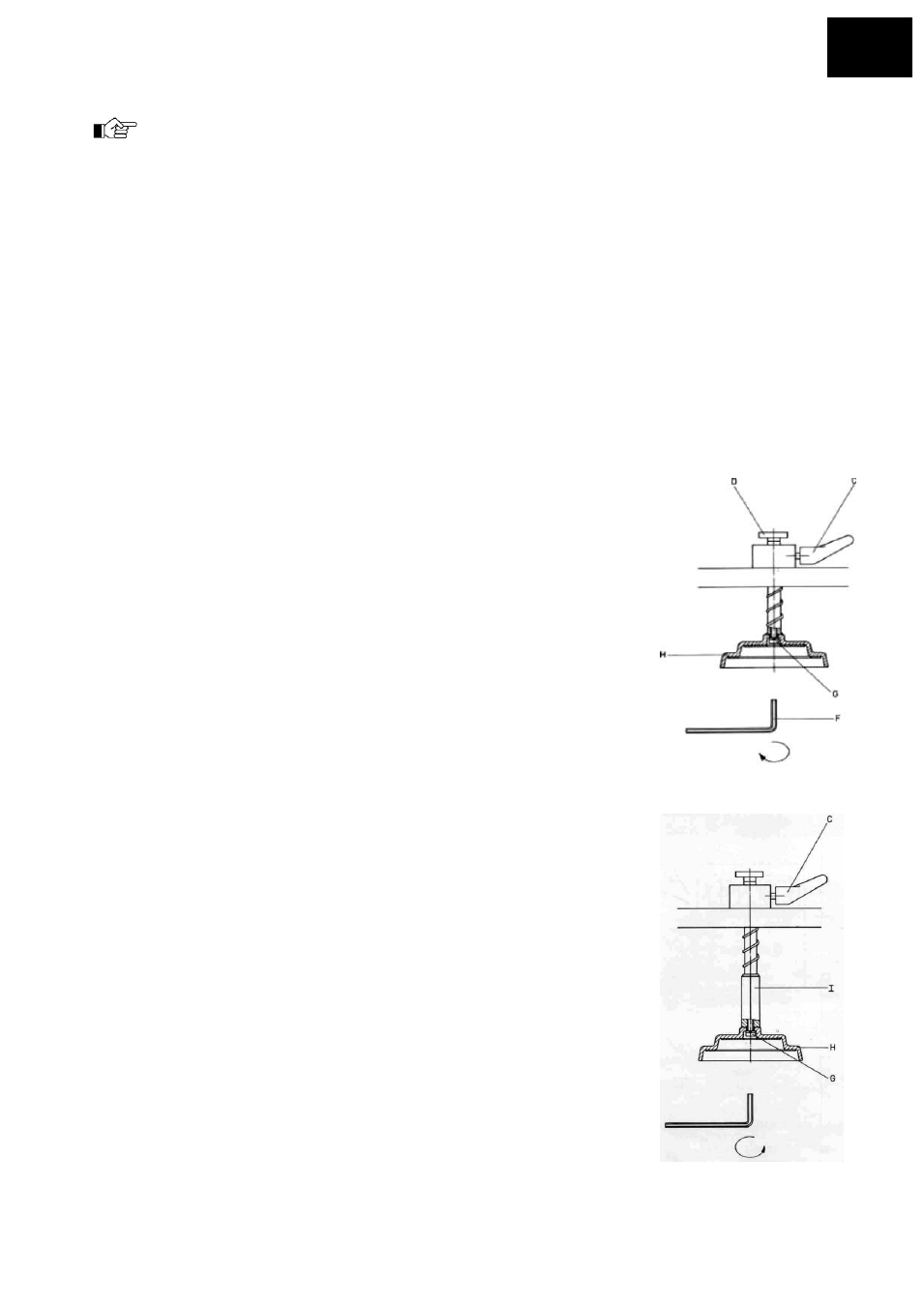

3.2 Botellas de 1000 ml
Previamente hay que completar el disco de presión con el juego de adaptadores para
4 botellas de 1,0 l (número de pedido 549-26000-00) disponible como accesorio.
Procedimiento:
Apretar la palanca (C) en el sentido de las manecillas del
reloj.
Con la llave allen (F) del juego de reequipamiento, aflojar el
tornillo (G)
Quitar el disco de presión (H) teniendo en cuenta que el
resorte espiral no se encuentre delante de ningún perno.
Atornillar el perno distanciador (l) con el perno roscado. Al
hacerlo, retirar el resorte espiral un poco hacia atrás.
Apretar el disco de presión (H) como se indica en el gráfico,
utilizando el tornillo (G) y la llave allen (F).
Las botellas de 1.000 ml de volumen se colocan siguiendo
las instrucciones del punto 3.1.
3.3 Botellas de 500 ml
Como se indica en el punto 3.2, pero utilizando el juego de
adaptadores para 4 botellas de 0,5 l (número de pedido
549.27000.00).
