27
F

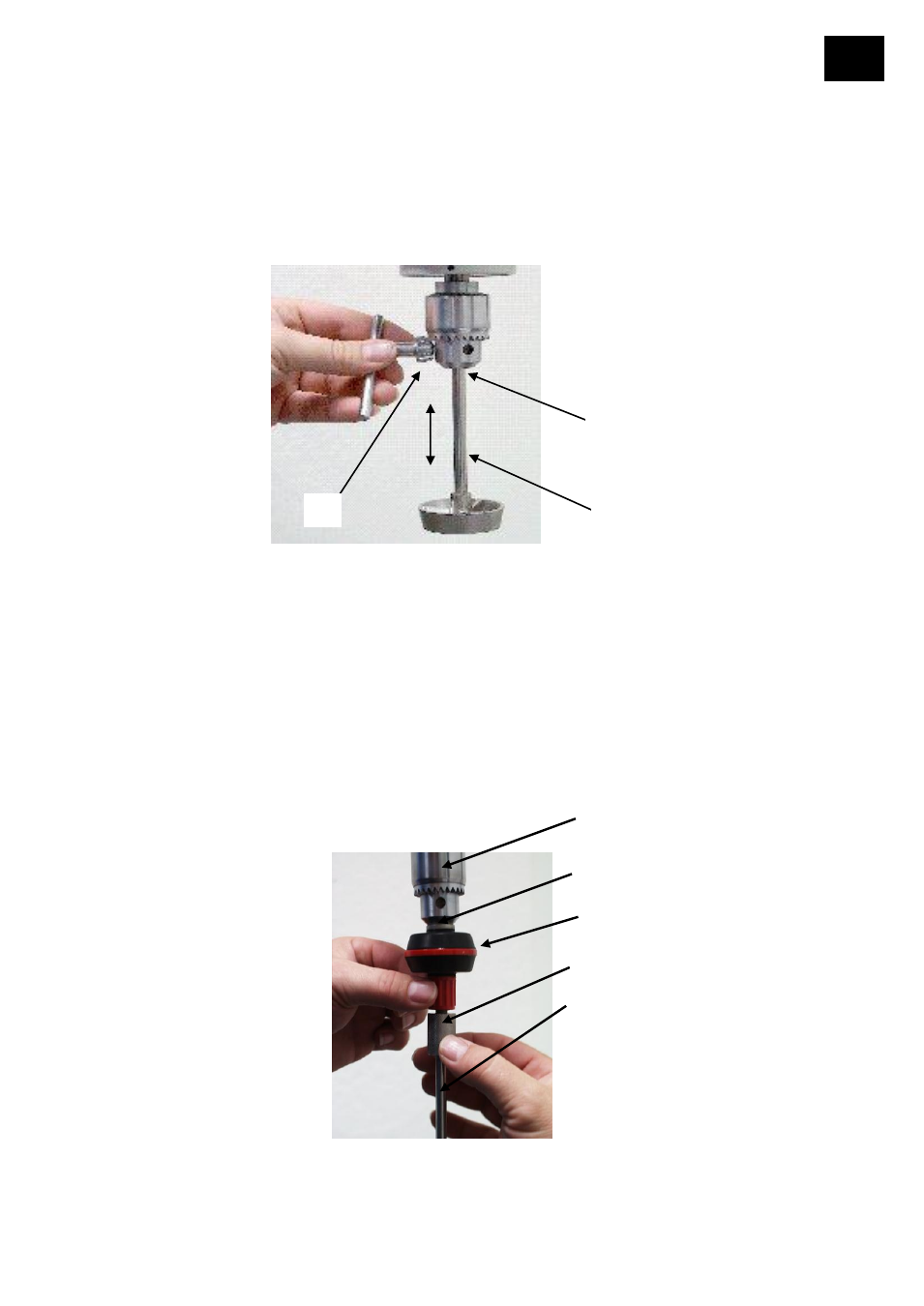

Montage de l'agitateur
Introduire la queue de la palette (N) (v. accessoires) dans l'ouverture du mandrin de
serrage (D),
régler la hauteur souhaitée et resserrer la bague de fermeture à fond soit à la main ou à
l'aide de la clé (M).
Mise en place du raccord d'agitateur flexible
Introduisez le raccord d'agitateur flexible (O) avec le tenon métallique (P) dans le mandrin
de serrage (D) et serrez à fond à l'aide de la clé de mandrin (M). Vous pouvez alors
introduire l'extrémité de la queue de l'outil d'agitation (N) dans le logement de fixation (Q)
du raccord flexible puis serrer celui-ci à fond (par rotation à droite).
P
Q
N
O
D
D
N M
