Mode d’emploi pour les interrupteurs de sécurité NQ..VZ
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tél. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de [email protected]
Sous r
é
serve de modifications techniques, indications non contractuelles. © EUCHNER GmbH + Co. KG 103789-04-07/10 (trad. mode d
’emploi d
’origine)

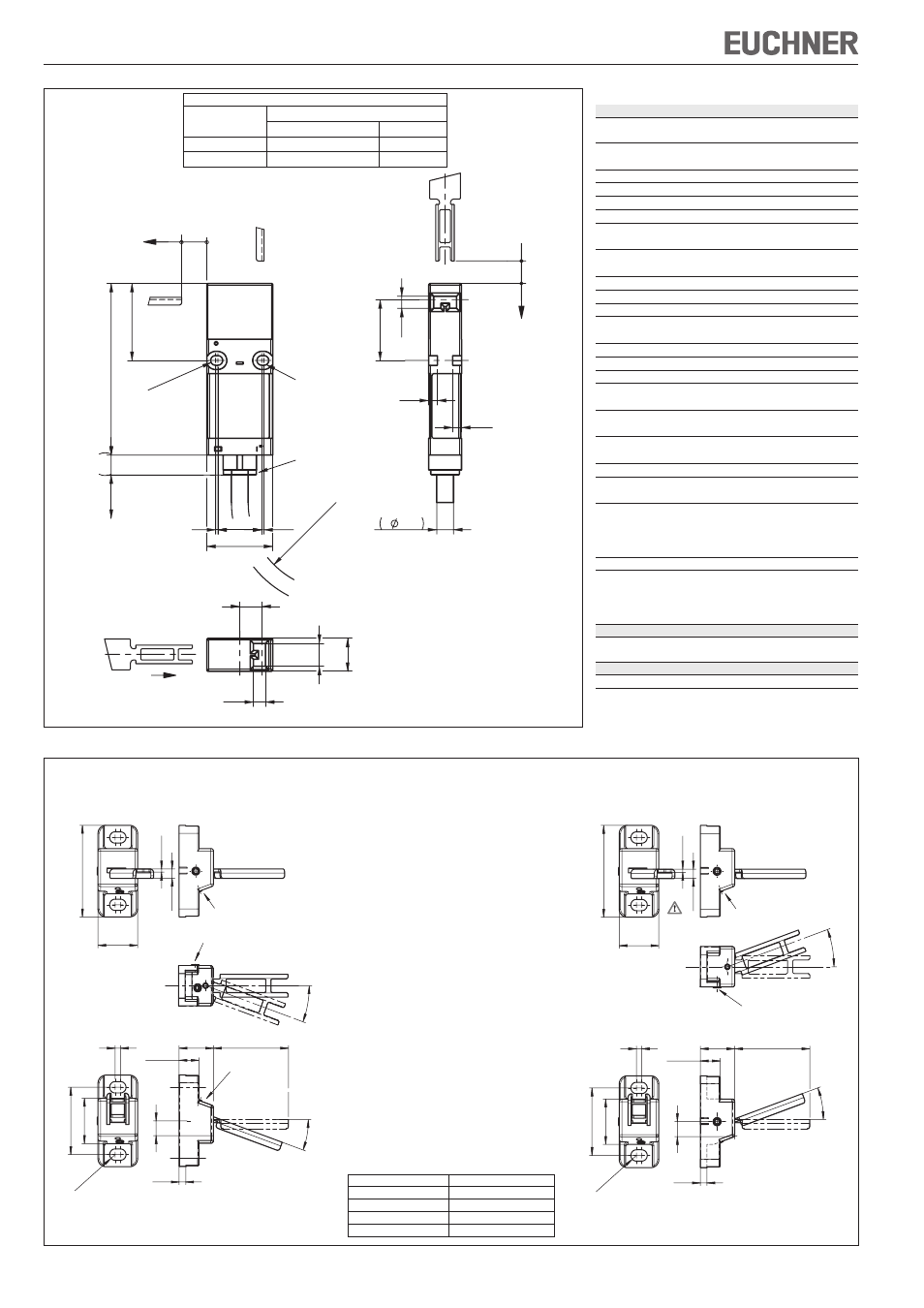

Figure 2 : Dimensions NQ..VZ
Caractéristiques techniques
Paramètre Valeur
Matériau du boîtier Thermoplastique renforcé avec des
fibres de verre
Indice de protection
selon IEC 60529
IP 67
Position de montage Au choix
Durée de vie mécanique 1x10 6 manœuvres
Température ambiante -25 ... +70 °C
Vitesse d’attaque max. 0,05 ... 1,0 m/s
Fréquence d’actionnement
maxi.
1200/h
Force d’actionnement max.
à 20 °C
5 N
Force de retrait 10 N
Force de maintien 1 N
Masse 0,44 kg
Principe de commutation Élément de contact à action
dépendante
Matériau des contacts Alliage argent, doré par soufflage
Type de raccordement Câble de raccordement 5 m
Tension nominale d’isolement U
i
= 250 V
Courant conditionnel
de court-circuit
100 A
Tension nominale
U
imp
= 2,5 kV
d’essai (impulsion)
Degré de pollution
3 (industrie)
(externe) selon EN 60947-1
Pouvoir de coupure min. à 24 V 1 mA
Tension de commutation
min. à 10 mA
12 V
Catégorie d’emploi
selon EN 60947-5-1
AC-15
1 A 125 V
DC-13 1 A 24 V
Courant thermique conv. I
th
2,5 A
Protection contre les
courts-circuits
2 A gG
(fusible de commande)
selon IEC 60269-1
Caractéristiques techniques selon TÜV et UL
Catégorie d’emploi
AC-15 0,75A/240V : C300
DC-13 0,27A/250VC : Q300
Valeurs de fiabilité selon EN ISO 13849-1
B
10d
2 x 10 6
m
in.
R40
h
5000
10,1
27,6
V
35
R
1
2,2
78
9
30
1 20
10,4
15
5,5
4
4
5,5
7,6
Presse-étoupe
pour M4 (2x)
ISO 1207/ISO 4762
Course mini. nécessaire + surcourse adm.
Sens d’attaque
Languette
Q-GT / Q-LU / Q-RO / Q-WT Q-WTB
Horizontal (h) 25,3 + 2,9 25,3 + 2,3
Vertical (v) 25,3 + 2,9 25,3 + 2,3
Figure 3 : Rayons de porte minimum
Type languette Rayon porte min. [mm]
Languette Q-GT 160
Languette Q-W... 160
LANGUETTE Q-LU 50
LANGUETTE Q-RO 50
Languette Q-LU
Vis de réglage
34
3,4
15
1,2
13 28,2
7,5
2,5
5,5
2
25
16,8
R 2,1
pour M
A
20
°
Vis de réglage
Gauche
20
°
Vis de réglage
Bas
Languette Q-RO
Vis de réglage
Droite
Haut
20
°
Vis de réglage
34
3,4
15
1,2
13 28,2
7,5
20
°
2,5
5,5
2
25
16,8
R 2,1
pour MA
