Mode d’emploi pour les interrupteurs de sécurité SGP...
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tél. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de [email protected]
Contrôle et entretien
En cas d’endommagement ou d’usure, il est né-
cessaire de remplacer entièrement l’interrupteur
avec l’élément d’actionnement.
Le remplacement de composants ou de sous-
ensembles n’est pas autorisé !
Aucun entretien n’est nécessaire. Pour garantir un
fonctionnement irréprochable et durable, il convient
toutefois de vérifier régulièrement les points
suivants :
Fonction de commutation correcte
Bonne fixation des composants
Dépôts et usure
Étanchéité à l’entrée du câble
Serrage des connexions ou des connecteurs.
Les interrupteurs de sécurité doivent être entièrement
remplacés après 2 millions de manoeuvres.
Remarque : l’année de construction figure dans le
coin inférieur droit de la plaque signalétique.
Nous déclinons toute responsabilité
en cas d’utilisation non conforme ;
en cas de non-respect des consignes de sécurité ;
si le montage et le raccordement électrique sont
effectués par du personnel non agréé.
si les contrôles fonctionnels ne sont pas effectués.
Déclaration de conformité
Voir l’annexe 1 au présent mode d’emploi.
Sous r
é
serve de modifications techniques, indications non contractuelles. © EUCHNER GmbH + Co. KG
097700-06-05/10 (trad. mode d
’emploi d
’origine)
34 34
42 42
22 22
12 12
12 12
22 22
42 42
34 34
14
22 22
42 42
34 34
21 22
14 13
11 12
22 21 22
12
14
22
21
11
13
21
41 42
34 33
33
41
21
11
22 21
11 12
12 11
21 22
11
21
41
33
33 34
42 41
14 13
21 22
13
21
41
33
33 34
42 41
1 2
3
4 5
6
4 5
6
7
8
11 9
3
2
1
10
PE
Version Contacts
SGP.-528H... 1 contact à ouverture +
1 contact à fermeture
SGP.-538H... 2 contacts à ouverture
SGP.-2121H... 4 contacts à ouverture
SGP.-2131H... 3 contacts à ouverture +
1 contact à fermeture
SGP.-3131H... 2 contacts à ouverture +
2 contacts à fermeture
Porte fermée Porte
ouverte
Connecteur
SR6
Connecteur
SR11
2.
1
2.
2
3 4
1. 1.
6 5
Numéro ordinal
des éléments de
commutation
2.
1. 1.
2.
3. 3.
4. 4.
6
8
5
7
4 3
2 1
Numéro ordinal
des éléments de
commutation
Affectation des contacts
avec connecteur
Brochage
connecteur
(vue côté
interrupteur de
sécurité)
(indication par LED à câblage autonome, en option)

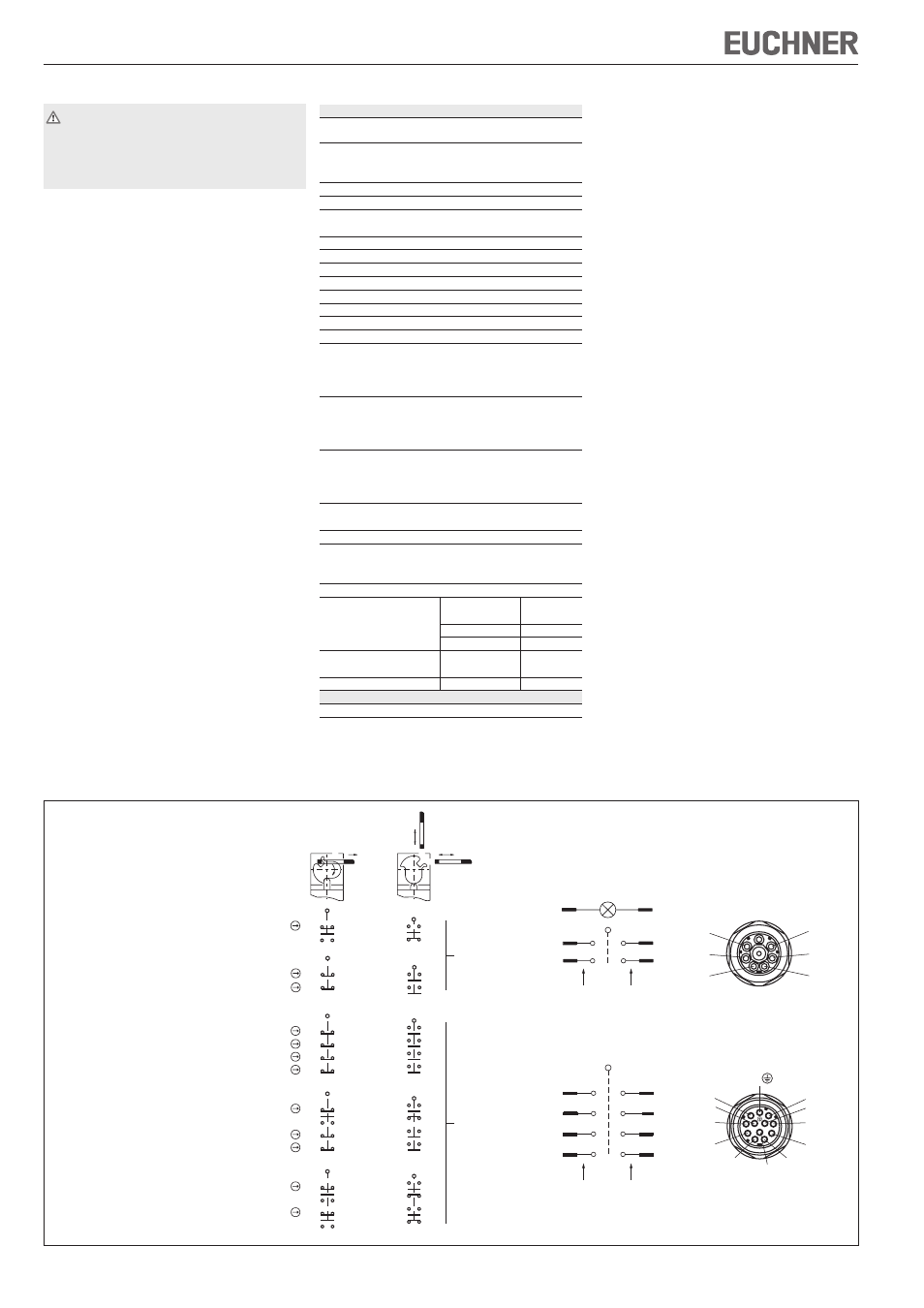

Figure 3 : Eléments de commutation et fonctions de commutation
Caractéristiques techniques
Paramètre Valeur
Matériau du boîtier Thermoplastique renforcé avec des
fibres de verre
Indice de protection selon IEC 60529
SGP1...
IP67
SGP2... IP65
Manoeuvres mécaniques 2x10 6 manoeuvres
Température ambiante -20 à +80°C
Degré de pollution
3 (industrie)
(externe, selon EN 60947-1)
Position de montage
Au choix
Vitesse d’actionnement maxi. 20 m/min
Force d’actionnement
25 N
Fréquence d’actionnement maxi. 6700/h
Force de retrait
25 N
Force de maintien 10 N
Principe de commutation Contact à action lente
Matériau des contacts Alliage argent doré par soufflage
Type de raccordement
SGP1...
Borne à vis
SGP2...SR6 Connecteur SR6, 6 broches+PE
SGP2...SR11 Connecteur SR11, 11 broches+PE
Section des conducteurs (rigides/flexibles)
SGP1...
0,34 ... 1,5 mm²
SGP2...SR6 0,5 ... 1,5 mm²
SGP2...SR11 0,5 mm²
Tension de service pour indication
par LED en option
L060 12 - 60 V
(uniquement SGP...528H L110 110 V
/SGP...538H) L220 230 V
Tension de commutation mini.
12 V
à 10 mA
Pouvoir de coupure mini. à 24 V 1 mA
Protection contre les courts-
circuits (fusible de commande) 4 A gG
selon IEC 60269-1
Courant thermique conv. I
th 4 A
Catégorie d’emploi
SGP1.../SGP2...SR6 SGP2...SR11
selon EN 60947-5-1
AC-15
4 A 230 V 4 A 50 V
DC-13 4 A 24 V 4 A 24 V
Tension nominale
d’essai (impulsion)
U
imp
= 2,5 kV U
imp
= 1,5 kV
Tension nominale d’isolement U
i
= 250 V U
i
= 50 V
Valeurs de fiabilité selon EN ISO 13849-1
B
10d 3 x 10 6
