Istruzioni di impiego dei finecorsa di sicurezza SGP...
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tel. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de [email protected]
Controllo e manutenzione
In caso di danneggiamenti o di usura si deve
sostituire il finecorsa completo, incluso
l’azionatore.
Non è ammessa la sostituzione di singoli
componenti o di blocchi!
Non sono necessari interventi di manutenzione. Per
garantire un funzionamento corretto e durevole si
consiglia comunque di controllare regolarmente
la corretta commutazione
il fissaggio dei singoli componenti
l’eventuale presenza di depositi o segni d’usura
la tenuta dell’ingresso del cavo
l’eventuale allentarsi dei collegamenti del cavo o
dei connettori.
I finecorsa di sicurezza completi si devono sostituire
dopo 2 milione di manovre.
Nota: l’anno di costruzione si trova sull’angolo destro
in basso della targhetta di identificazione.
Esclusione di responsabilità in caso di
impiego non conforme alla destinazione d’uso
mancato rispetto delle istruzioni di sicurezza
montaggio e collegamento elettrico non eseguiti
da personale specializzato e autorizzato
omissione delle prove funzionali.
Dichiarazione di conformità
Vedi allegato 1 delle istruzioni di impiego.
Con riserva di modifiche tecniche, tutti i dati sono soggetti a modifiche. © EUCHNER GmbH + Co. KG
097700-06-05/10 (T
raduzione delle istruzioni di impiego originali)
34 34
42 42
22 22
12 12
12 12
22 22
42 42
34 34
14
22 22
42 42
34 34
21 22
14 13
11 12
22 21 22
12
14
22
21
11
13
21
41 42
34 33
33
41
21
11
22 21
11 12
12 11
21 22
11
21
41
33
33 34
42 41
14 13
21 22
13
21
41
33
33 34
42 41
1 2
3
4 5
6
4 5
6
7
8
11 9
3
2
1
10
PE
Esecuzione Microinterruttori
SGP.-528H... 1 contatto NC + 1 contatto NA
SGP.-538H... 2 contatto NC
SGP.-2121H... 4 contatto NC
SGP.-2131H... 3 contatto NC + 1 contatto NA
SGP.-3131H... 2 contatto NC + 2 contatto NA
Riparo chiuso Riparo
aperto
Connettore SR6
Connettore SR11
2.
1
2.
2
3 4
1. 1.
6 5
Cifre in successione
relative ai microinterruttori
2.
1. 1.
2.
3. 3.
4. 4.
6
8
5
7
4 3
2 1
Cifre in successione
relative ai microinterruttori
Disposizione dei contatti
con connettore
Rappresentazione
connettore
(vista lato di inserimento
finecorsa di sicurezza)
(indicatore LED a cablaggio libero, opzionale)

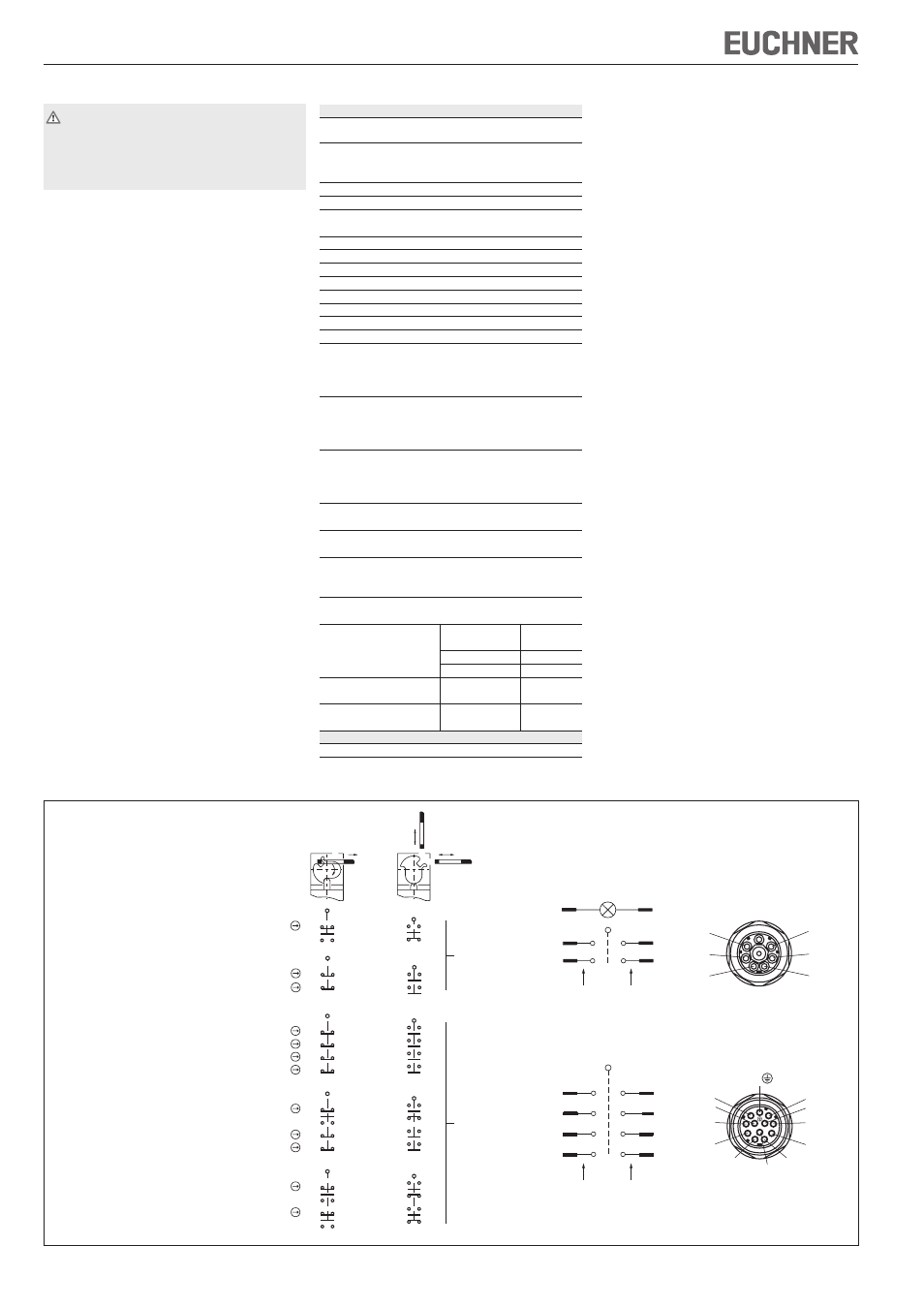

Fig. 3: Microinterruttori e commutazioni
Dati tecnici
Parametri Valore
Materiale della custodia termoplastica rinforzata con fibra di
vetro
Grado di protezione sec. IEC 60529
SGP1...
IP67
SGP2... IP65
Durata meccanica 2x10 6 manovre
Temperatura ambiente -20...+80°C
Grado di inquinamento
3 (industria)
(esterno, secondo EN 60947-1)
Posizione di installazione
qualsiasi
Velocità di azionamento max. 20 m/min
Forza di azionamento
25 N
Frequenza di azionamento max. 6700/h
Forza di estrazione
25 N
Forza di ritenuta 10 N
Principio di commutazione microinterruttore ad azione lenta
Materiale dei contatti lega di argento placcata oro
Tipo di collegamento
SGP1...
collegamento a vite
SGP2...SR6 connettore SR6, 6 poli+PE
SGP2...SR11 connettore SR11, 11 poli+PE
Sezione del conduttore (rigido/flessibile)
SGP1...
0,34 ... 1,5 mm²
SGP2...SR6 0,5 ... 1,5 mm²
SGP2...SR11 0,5 mm²
Tensione d’esercizio per
indicatore LED opzionale
L060 12 - 60 V
(solo SGP...528H L110 110 V
/SGP...538H) L220 230 V
Tensione di commutazione min.
12 V
a 10 mA
Corrente di commutazione
min. a 24 V
1 mA
Protezione contro cortocircuiti
(fusibile di comando)
4 A gG
secondo IEC 60269-1
Corrente continua termica
standard I
th
4 A
Categoria di impiego
SGP1.../SGP2...SR6 SGP2...SR11
sec. EN 60947-5-1
AC-15
4 A 230 V 4 A 50 V
DC-13 4 A 24 V 4 A 24 V
Rigidità dielettrica
(impulsiva) nominale
U
imp
= 2,5 kV U
imp
= 1,5 kV
Tensione di isolamento
nominale
U
i
= 250 V U
i
= 50 V
Valori di affidabilità secondo EN ISO 13849-1
B
10d
3 x 10 6
