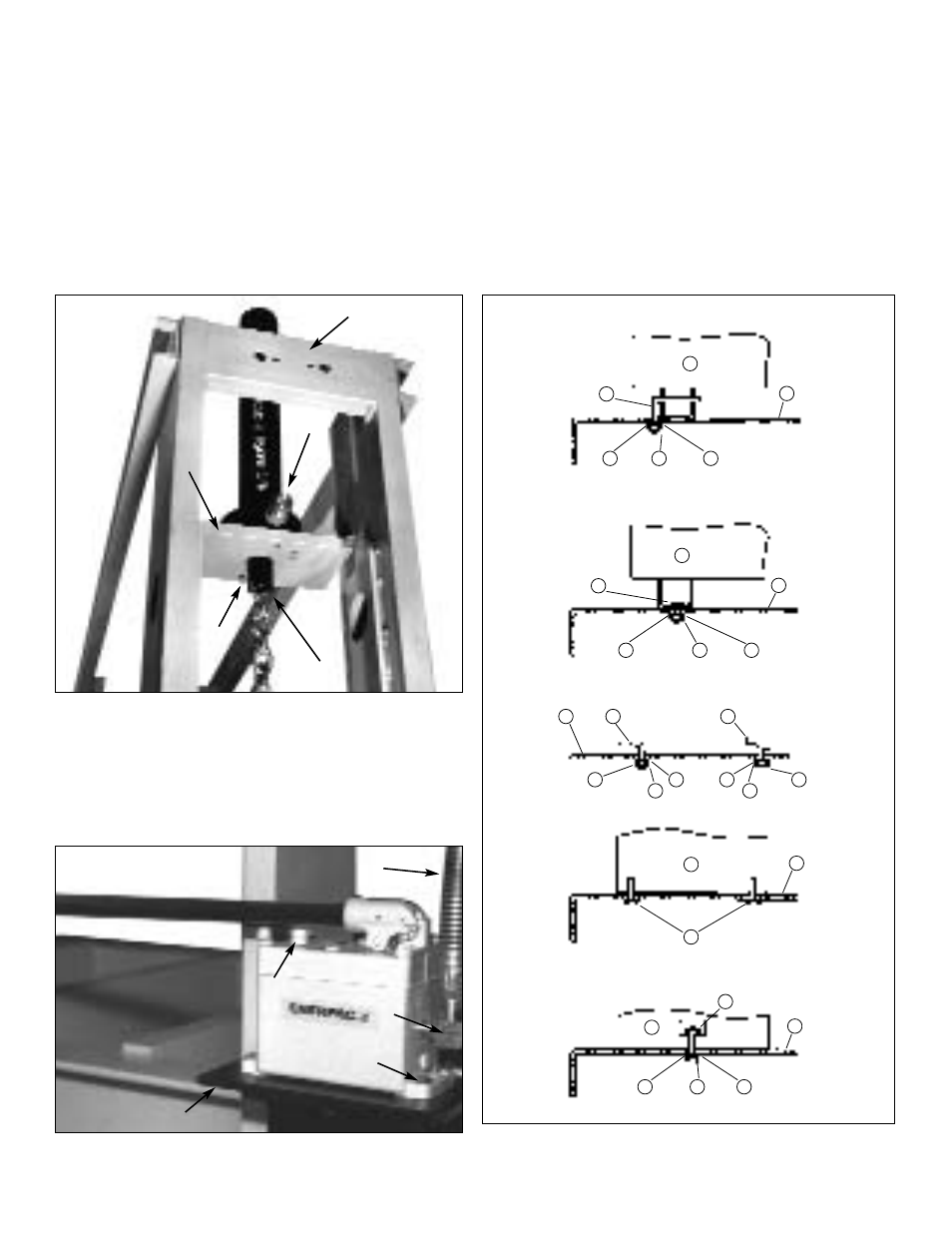

4.1 Installere løftejekken (figur 12)
1.
På 50 og 100 ton enheter, fest en av de små
vinkelbrakettene på øvre høyre ramme -mellomstykke
(E)
med to 5/8-11 x 1 1/2" lange hodeskruer, 5/8"
låseskiver og muttere.
2.
For alle modeller, grip jekkstempelet (F) og dra den helt
ned gjennom hullet i monteringsbraketten (G).
3.
Plasser løftejekken på monteringsbraketten (G).
Kuplingen (H) må vende utover. Bruk to 1/4 -20 x 3"
bolter, låseskiver og muttere (I) for å sikre jekken til
monteringsbraketten (G).
4.2 Installere P-51 håndpumpe (figur 13)
1.
Installer den andre lille vinkelbraketten på ramme-
mellomstykket halvveis opp på den høyre siden av
rammen. Bruk to 5/8 -11 X 1 1/2" lange capeskruer,
låseskiver og muttere.
2.
Plasser P-51 håndpumpe på vinkelbraketten (J), med
håndtaksåpningen mot venstre. Monter pumpen på
braketten med fire 1/4-20 X 1 1/4" lange hodeskruer,
låseskiver og muttere (K).
3.
Fjern transportpluggen fra toppen av P-51
pumpereservoaret. Installer den umalte luftepluggen
(L)
.
4.
Fjern transportpluggen fra utporten på framsiden av
pumpen. Installer leverte 90°-vinkelrør (M), inn i utløpet
og vend den oppover. Fest den 6 fot lange 1/4" I.D.
hydrauliske slangen (N) fra pumpevinkelrøret på
løftejekkoplingen. Trekk til kuplingen.
Figur 12
E
F
G
H
I
Figur 13
J
K
L
M
N
P-462, P-464 og noen luft og elektriske pumper
Flest elektriske pumper
P-80, P-84, P-391 og P-392 håndpumper
Nedsenkede pumper
PUJ1200B Elektrisk pumpe
1
2
3
5
6
7
1
2
4
5
6
7
7
2
3
4
5
6
1
2
8
9
7
6
7
2
4
5
6
1
Figur 14
