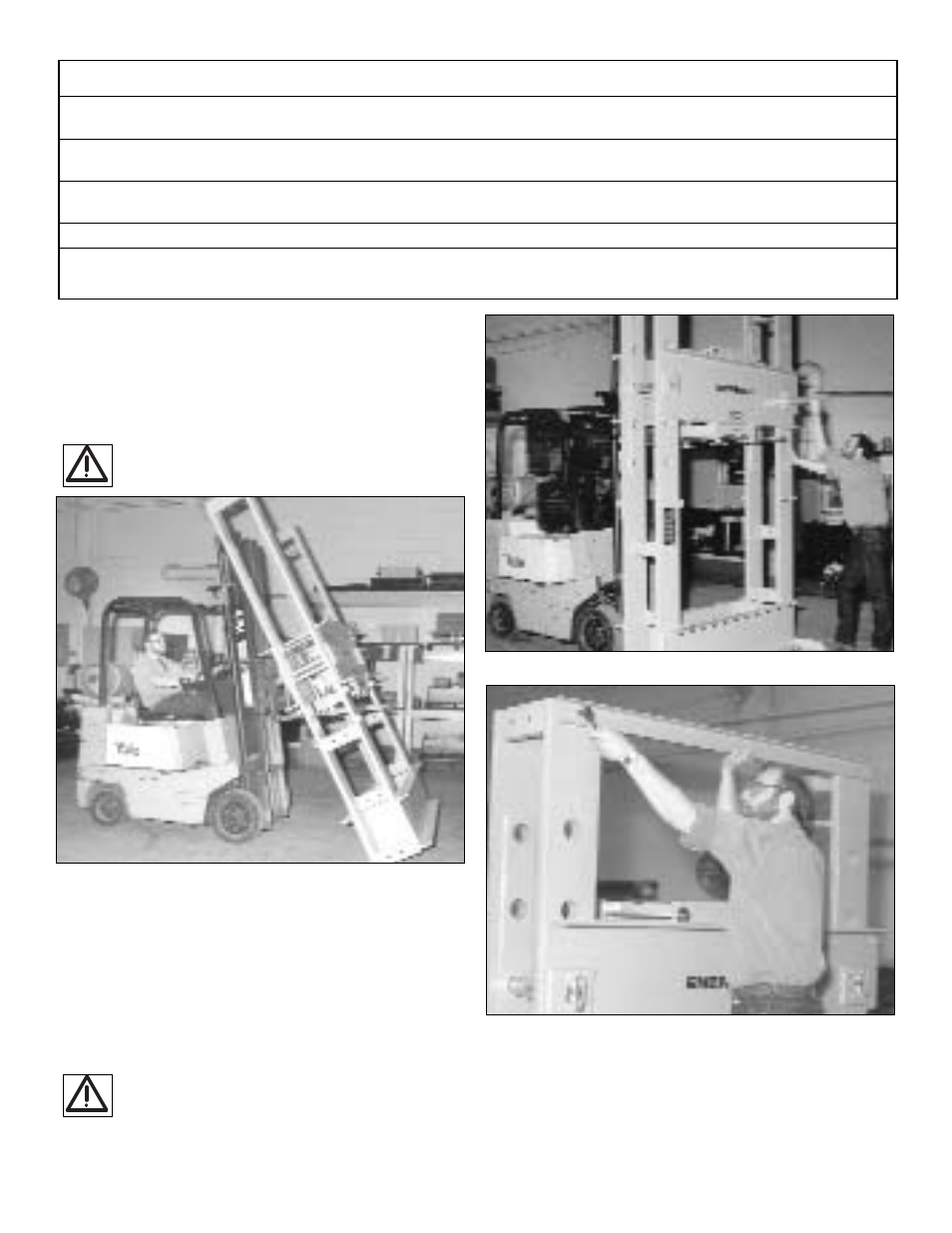

3.0 ASSEMBLAGGIO (SOLO PER MODELLI DA 200 T)
1. Togliere pattino e fasciatura dallʼincastellatura della
pressa. Portare il carrello a forca nellʼestremità aperta
dellʼincastellatura indicata con "Fork Here" e sollevare.
Entrare nellʼincastellatura mentre si solleva,
mantenendo lʼestremità aperta in alto. Vedere Figura 2.
ATTENZIONE: Prestare attenzione per non ribaltare
la pressa.
2. Con lʼincastellatura completamente innalzato, sollevare
lʼintelaiatura porta stampi con le forche e togliere i
dispositivi di tenuta ed i perni del porta stampi.
Sollevare lʼintelaiatura porta stampi allʼaltezza del terzo
foro (contando dallʼalto) ed inserire i perni del porta
stampi ed i dispositivi di tenuta. Vedere Figura 3.
3. Bullonare le staffe in alto nellʼincastellatura su entrambi
i fianchi, usando i bulloni 3/8-16 X 2 1/4", le rosette di
sicurezza ed i dadi forniti. Vedere Figura 4.
ATTENZIONE: La pressa sarà pesante in alto.
4. Usando il carrello a forca, posizionare lʼincastellatura il
più vicino possibile alla tavola della pressa ed allineata
ad angolo retto. Con due carrelli a forca (uno da
ciascuna parte della tavola della pressa), sollevare e
portare la tavola attraverso lʼincastellatura. Vedere
Figura 5.
SPECIFICHE
Potenza della pressay 50 t 100 t 200 t
in. [cm] in. [cm] in. [cm]
Altezza–con binda 112.96 [286.92] 118.94 [302.1] 125.96 [322.97]
–senza binda 92.00 [233.68] 98.00 [248.92] 117.00 [297.18]
Larghezza–con pompa 55.92 [143.38] 63.19 [160.50] 84.63 [217.00]
–senza pompa 36.75 [93.35] 45.00 [114.3] 64.00 [162.56]
Lunghezzah 64.00 [162.56] 66.00 [167.67] 86.50 [219.71]
Altezza stampo chiuso 6.00 [15.24] 6.28 [15.95] 11.00 [27.94]
–minima –massima 37.12 [94.28 41.28 [104.85 51.00 [129.54]
Figura 2
Figura 3
Figura 4
