3.0 ASSEMBLAGE (UNIQUEMENT MODÈLES 200 TONNES)
1. Enlever la palette et le cerclage du bâti de la presse.
Engager les fourches de lʼélévateur dans lʼouverture du
bâti à lʼendroit indiqué “Fork Here” (fourches Ici) et
relever en position debout. Avancer vers le bâti tout en
levant, en gardant lʼouverture dans le haut. Voir figure 2.
ATTENTION : Agir avec précaution pour ne pas
renverser la presse.
2. Lorsque lʼensemble bâti est debout, soutenir lʼensemble
tête de poussée avec les fourches et enlever les
goupilles de fixation et les broches qui le maintiennent.
Soulever lʼensemble tête de poussée jusquʼau troisième
trou de fixation à partir du sommet et insérer les
broches et les goupilles de fixation. Voir figure 3.
3. Boulonner les supports du bâti au sommet de celui-ci, de
chaque côté en utilisant les boulons
3 ⁄
8
-16 x 2 1 ⁄
4
" fournis
avec rondelles de blocage et écrous. Voir figure 4.
ATTENTION : le poids de la presse sera maximum.
4. Au moyen dʼun élévateur à fourches positionner
lʼensemble bâti aussi près que possible de la table de la
presse, aligner à angle droit. En utilisant deux
élévateurs à fourches (un à chaque extrémité de la
table de la presse), soulever et amener la table à
travers lʼensemble bâti. Voir figure 5.

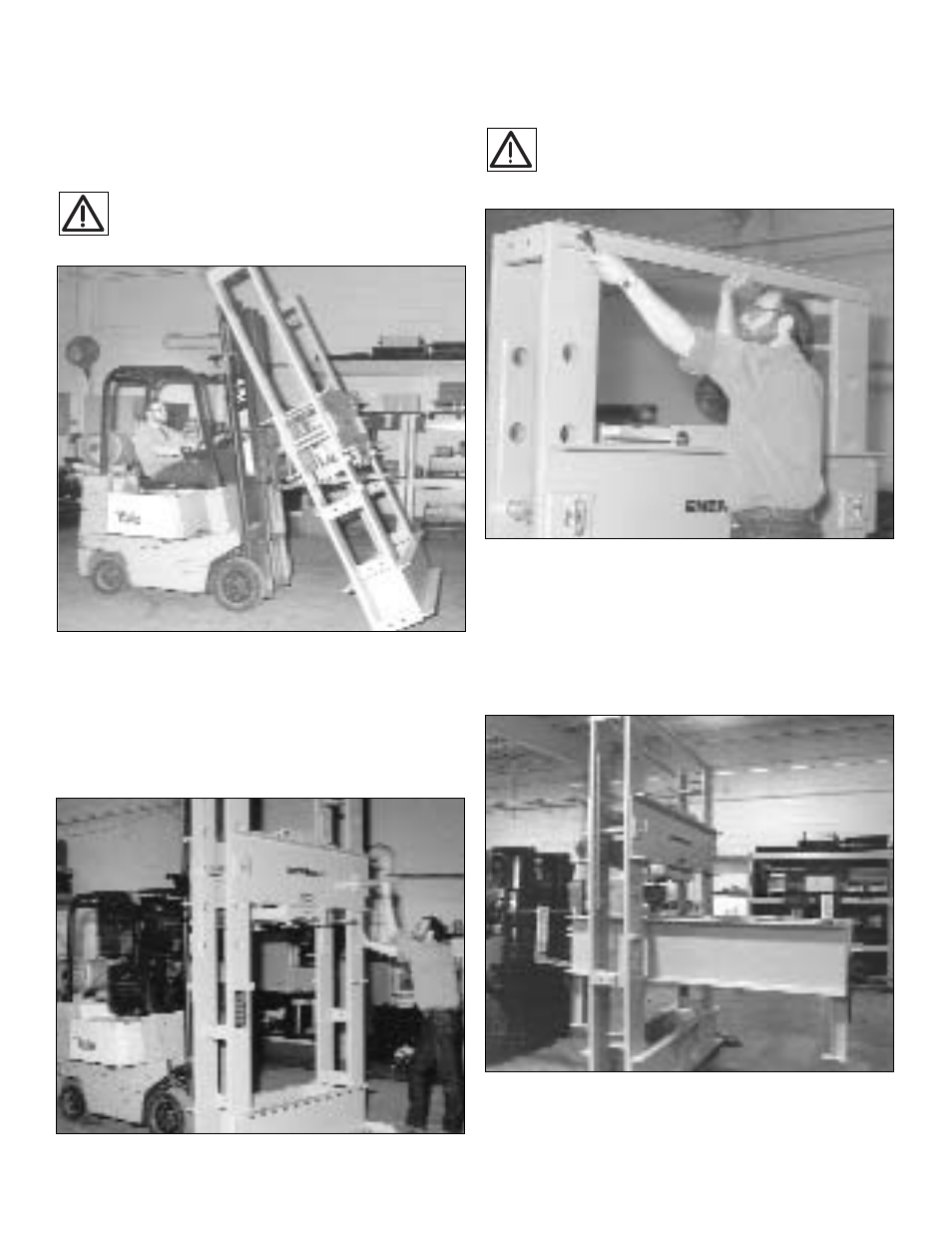

Figure 2
Figure 3
Figure 4
Figure 5
