Brochage du connecteur

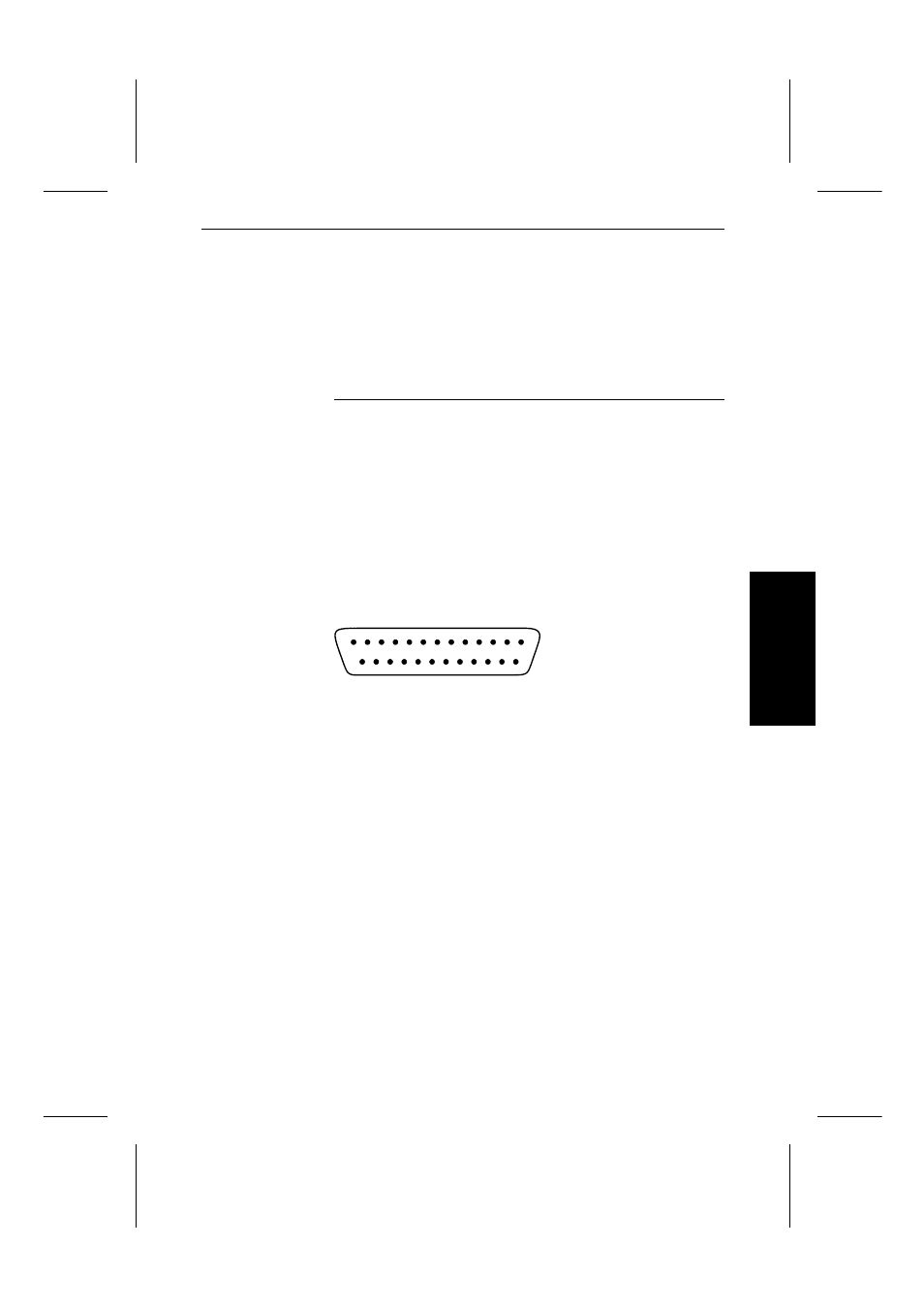

L’interface combinée est équipée d’une fiche DB25S à
25 broches.
No. de
Type de
Imprimante
lignes Signal
transmiss.
passif
actif
1
CHASSIS GROUND
RS232C/TTY
2
TxD
RS232C
3
RxD
RS232C
7
SIGNAL GROUND (GND) RS232C/TTY
9
Boucle de réception
TTY
–R-Loop
+R-Loop
10
Boucle de réception
TTY
+R-Loop
–R-Loop
18
Boucle d’émission
TTY
–T-Loop
+T-Loop
21
Boucle d’émission
TTY
+T-Loop
–T-Loop
25
RDY (READY/BUSY)
RS232C
La polarité des boucles de réception et d’émission va-
rient selon le changement du côté qui alimente (ac-
tif/passif). “Imprimante passive” signifie que S1 et S2
doivent se trouver sur la position 1.
Lors de l’utilisation de l’interface série RS232C, on doit
contrôler que les contacts du câble d’interface soient
bien établis. Pour la commande d’imprimante logiciel
(p.ex. XON/XOFF) les brochages de l’interface standard
et de l’interface combinée sont identiques. La comman-
de d’imprimante matériel a besoin de connections diffé-
rentes.
Le brochage de la partie TTY de l’interface combinée
correspond au brochage de l’interface TTY.
13
1
25
14
