37
OPERACIÓN DE EMERGENCIA
En el caso de fallas eléctricas, la estructura de
elevación puede bajarse manualmente con el siguiente
procedimiento.
NUNCA descender por la estructura de elevación.
Si los controles no responden, pedir a alguien que
desde el suelo baje la pluma en forma manual.
Cómo bajar la estructura de
elevación
1. Abrir la tapa del módulo hidráulico (en la torre,
opuesto al panel de control del chasis).
2. Retirar el retén del circuito de la palanca de la bomba
de mano y extender el mango hacia arriba haciendo
palanca.
3. Usar el anulador manual (perilla estriada) en la
válvula correspondiente (ver fig. 4). Presionar para
bajar o extender, tirar para elevar o retraer segun sea
necesario.
4. Manteniendo en posición la válvula correspondiente,
mover el mango hacia adentro y hacia afuera hasta
bajar o retraer esa sección del elevador.
5. Repetir en cada válvula las veces que sea necesario
hasta bajar toda la estructura
Rotación de la torre
1. Conseguir una llave de trinquete de 7 /
8
pulgadas.
2. Colocar la abertura de la llave en el muñón del eje
hexagonal de la caja de cambios de rotación.
3. Girar la llave en el sentido de las agujas del reloj y la
torre rotará en sentido contrario. La torre rotará en el
sentido de las agujas del reloj al girar la llave en
sentido contrario a las agujas del reloj.
REMOLQUE DE EMERGENCIA
Sólo realizar este procedimiento cuando la máquina no
va a funcionar por sí misma y es necesario moverla o
cargarla en un camión para transportarla.
La batería debe estar conectada para desenganchar los
frenos.
1. Verificar que la plataforma esté totalmente baja y
que la torre esté rotada de manera que la plataforma
esté detrás de la máquina.
2. Colocar en los anillos de amarre delanteros o
traseros una cadena o cable resistente para remolcar
la máquina.
3. Poner el interruptor de llave en la posición
desenganchar freno de mano (parking brake release).
Sonará una alarma.
4. Operar la bomba de control de emergencia cuatro
veces para soltar los frenos.
5. Después de mover la máquina, volver el interruptor a
la posición apagado (off) y retirar las llaves para
evitar el uso no autorizado. Los frenos ya están fijos.
La alarma se detendrá.
NO mover la máquina a una velocidad mayor a
5 km/h (3 millas por hora). Velocidades mayores
dañarán componentes de transmisión y anularán
la garantía
DESPUÉS DE CADA USO DIARIO
1. Verificar que la plataforma esté totalmente baja.
2. Estacionar la máquina en terreno llano, de
preferencia bajo techo, protegida contra vándalos,
niños o usos no autorizados.
3. Apagar el interruptor y sacar la llave para evitar usos
no autorizados.
CARGA DE LA BATERÍA
Ver Mantenimiento, página 39.

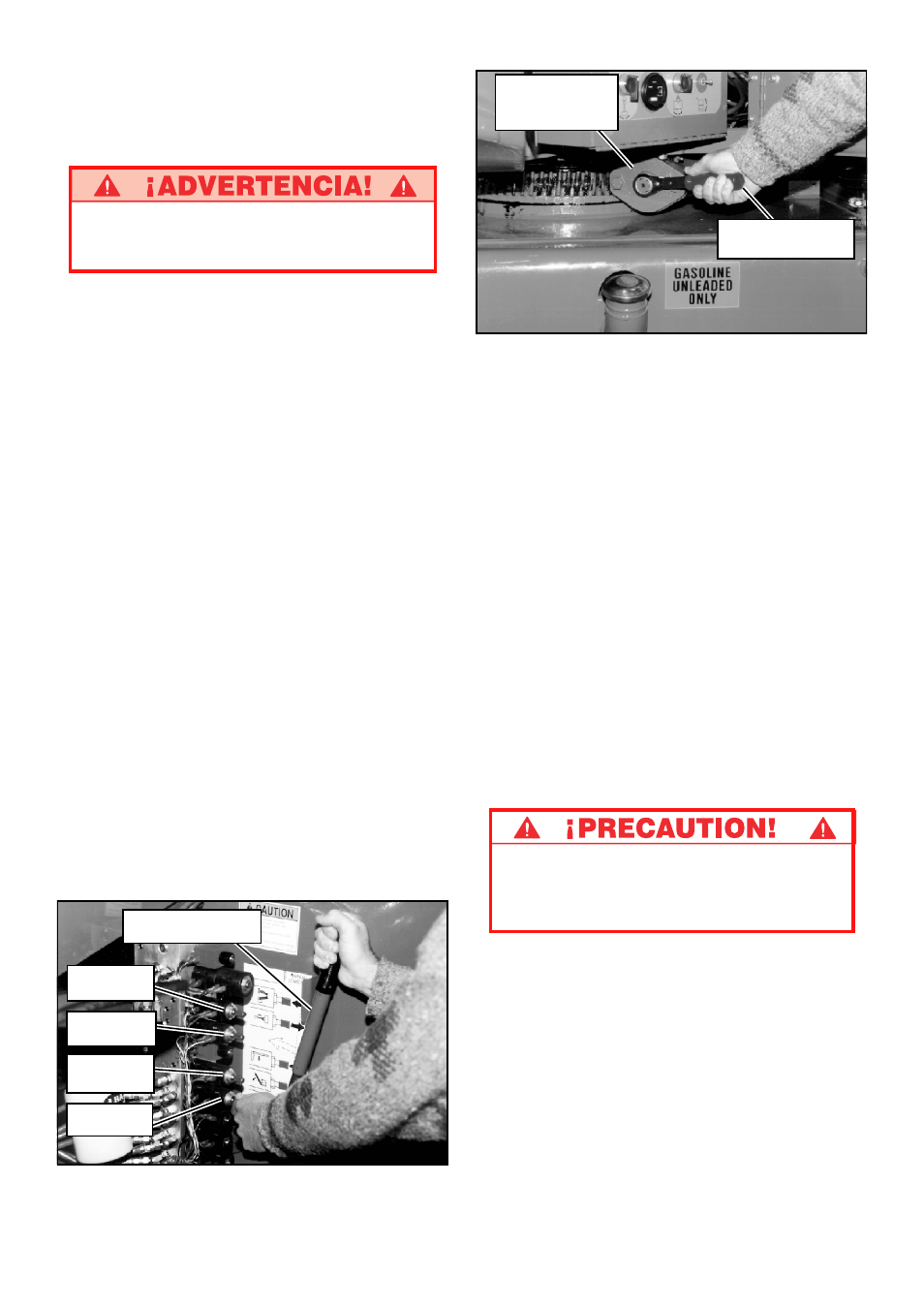

Figura 4: Operación de control de emergencia
Figura 5: Rotación manual de la torre
Caja de cambios
de la rotación
de la torre
Llave de trainquete
de 7 /
8
pulgadas
Bomba de control
de emeregencia
Válvula del
elevador
Válvula del
extensión
Válvula de la
pluma
Válvula
del brazo
