31
Maße in Meter
* Änderung technischer Daten ohne vorherige Mitteilung vorbehalten.
Bezüglich kompletter Ersatzteil- und Wartungsangaben siehe Wartungshandbuch.
Technische Daten*
GEGENSTAND TECHNISCHE DATEN
Höhe
Max. Arbeitshöhe
16 m [52 Fuß]
Max. Arbeitsbühnenhöhe 14 m [46 Fuß]
Arbeitsbühnen-Einstiegshöhe 23 cm [9 Zoll]
Ausgefahrene Höhe 7,62 m [25 Fuß]
Fahrbare Höhe 8 m [26 Fuß 3 Zoll]
Horizontale Reichweite 7,46 m [24 Fuß, 6 Zoll]
Drehgestell-Schwenkbereich 360 Grad, nicht kontinuierlich
Arbeitsbühnen-Schwenkbereich 160 Grad
Heckausladung Keine
Plattformarm-Länge 1,52 m [5 Fuß]
Plattformarm-Schwenkbereich 140 Grad
Innerer Wenderadius 61 cm [2 Fuß]
Äußerer Wenderadius 3 m [9 Fuß 10 Zoll]
Fahrgeschwindigkeit (gesenkt) 5,64 km/h [3,5 mph]
Fahrgeschwindigkeit (gehoben) 0,55 km/h [0,34 mph]
Steigfähigkeit 30%
Maße (Ausleger in Ausgangsstellung)
Arbeitsbühnenfläche
176 cm x 99 cm [69 Zoll x 39 Zoll]
Höhe des Schutzgeländers 111 cm [43,5 Zoll]
Fußbleche 15 cm [6 Zoll]
Tragfähigkeit der Arbeitsbühne 226 kg [500 lbs.]
Max. Personenzahl 2
Gewicht 6486 kg [14.300 lbs.]
Gesamthöhe 1,98 m [6 Fuß, 6 Zoll]
Gesamtlänge 5,43 m [17 Fuß, 10 Zoll]
Gesamtbreite 1,75 m [5 Fuß, 9 Zoll]
Radstand 1,85 m [73 Zoll]
Spurweite 1,5 m [59 Zoll]
Bodenfreiheit 15 cm [6 Zoll]
Kraftquelle 8 Batterien 6 V, 350 Ah
1 Kubota-Dieselmotor 12 PS
Systemspannung 48 VDC
Max. Hydraulikdruck 165 bar [2400 psi]
Betätigungsorgane Electric Proportional
Reifen 9,5 x 16,5 PR 10 Straßenprofil

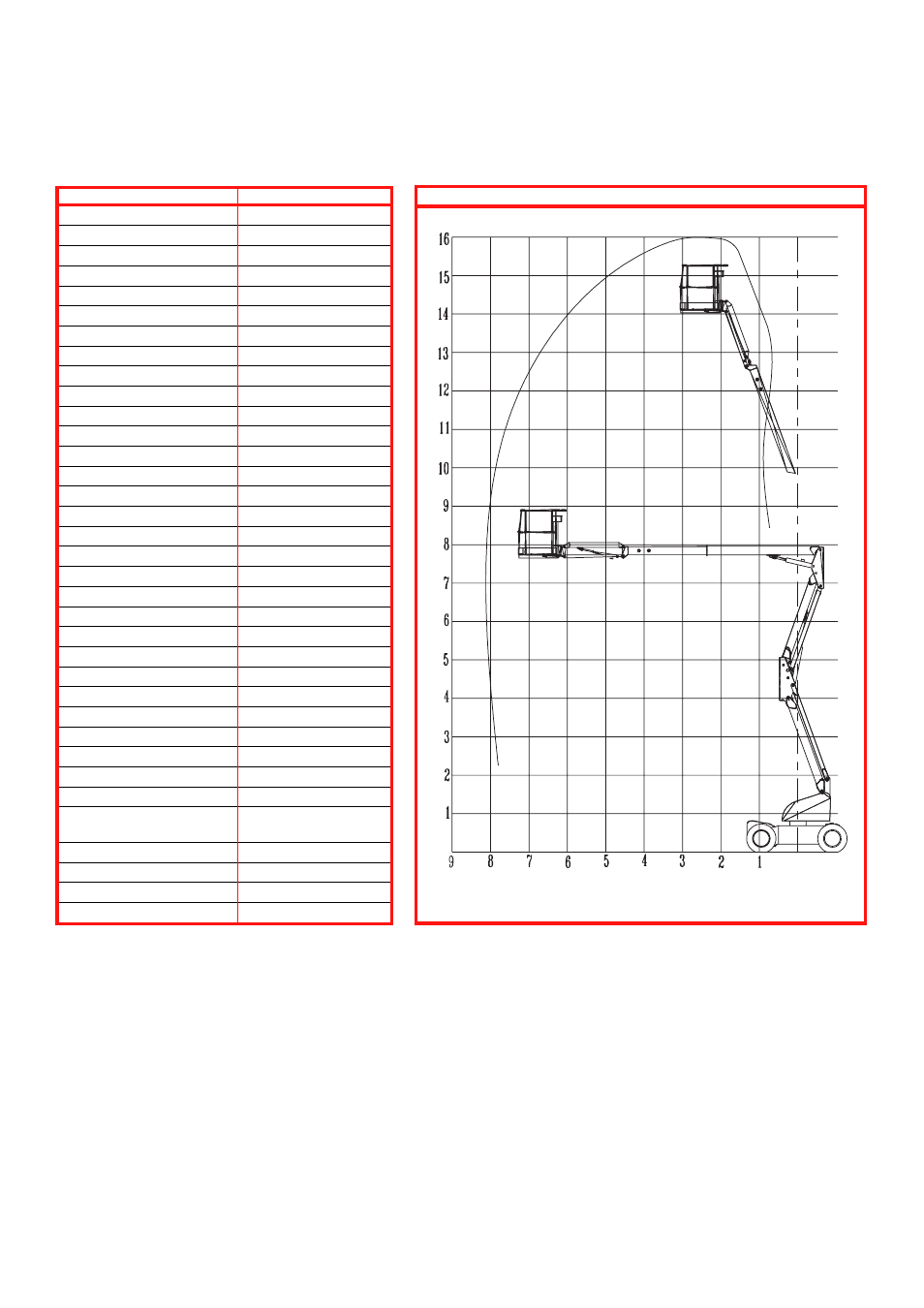

REICHWEITEN-DIAGRAMM
