24

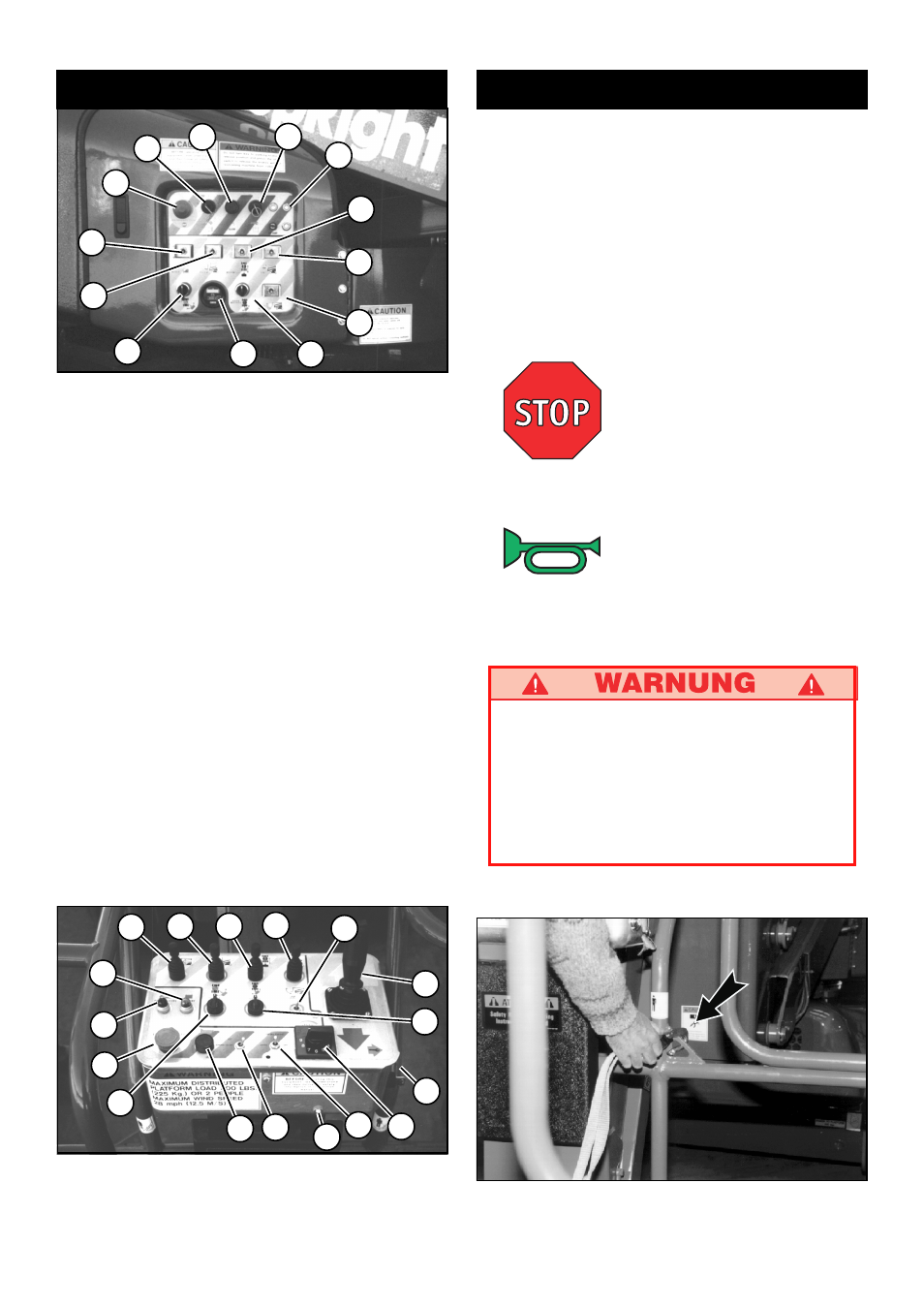

Anmerkung: Die folgende Aufstellung entspricht
den Bezugsnummern in Abbildung 1 und 2.
1 . Notaus
2 . Dieselmotor-Startknopf
3 . Glühkerzen-Druckknopf
4 . Schlüsselschalter
5 . Steuerkreissicherungen
6 . Betätigung der Hubmechanik
7 . Betätigung des Auslegers
8 . Betätigung zum Ausfahren des Auslegers
9 . Betätigung des Plattformarms
10. Betätigung des Drehgestells
11. Betätigung zum Schwenken der Arbeitsbühne
12. Betätigung zum Nivellieren der Arbeitsbühne
13. Batteriezustandsanzeiger und Stundenzähler
14. Signalhorntaste
15. Fahrhebel
16. Arbeitsgeschwindigkeitsregler
17. Fußschalter (am Boden der Arbeitsbühne)
18. Niveaufehleranzeige
19. Unterspannungsanzeiger
horn is audible. Bedien- und Anzeigeelemente
Abbildung 1: Steuerpult des Fahrwerks
Abbildung 3: Typischer Verankerungspunkt
für Haltegurte
Abbildung 2: Steuerpult der Arbeitsbühne
B e t r i e b
Vor Inbetriebnahme der Arbeitsbühne muß folgendes
sichergestellt sein:
Die Sicherheitsinspektion vor Inbetriebnahme ist
abgeschlossen,
und alle Unregelmäßigkeiten sind beseitigt.
Der Bediener ist für den Betrieb der Maschine
gründlich geschult.
Das Arbeitsgelände ist hinsichtlich der Fahrstrecke
frei von Hindernissen, Löchern, abschüssigen
Stellen und irgendwelchen Personen.
Die Fahrbahn kann die Radlasten aufnehmen.
Bezüglich Lage der Bedienorgane siehe Abbildung 1 und 2.
Notaus
Während des Betriebs ist im Notfall zum Stoppen aller
Funktionen jederzeit der Notaustaster zu drücken.
Signalhorn
Während des Betriebs ist bei Bedarf zum Auslösen eines
akustischen Warnsignals jederzeit die Horntaste zu
drücken.
Beim Verfahren oder Hochfahren der Maschine
ist stets ein zugelassener Haltegurt zu benutzen,
der ordnungsgemäß am dafür vorgesehenen
Verankerungspunkt der Arbeitsbühne zu
befestigen ist (siehe Abbildung 3).
An jedem Verankerungspunkt darf nur ein
Haltegurt befestigt werden.
3
2
1
6
7
10 13 11
12
9
8
5
4
12
9 8
15
11
7 6
19
18
1
10
14 3
5
2 16
4
