17
REMORQUAGE DE SECOURS
N’exécuter les opérations suivantes que lorsque la
machine refuse de fonctionner de façon autonome et qu’il
est nécessaire de la déplacer, ou lorsqu’on veut la hisser
au treuil sur une remorque pour fin de transport.
Les batteries d’accumulateurs doivent être connectées
pour permettre de relâcher les freins.
1. S’assurer que la plate-forme est complètement
abaissée et que le revolver est tourné de telle sorte
que la plate-forme se trouve à l’arrière de la machine.
2. Fixer une chaîne/un câble suffisamment résistant
pour remorquer la machine aux étriers d’arrimage
avant ou arrière.
3. Tourner l’interrupteur à clй а la position de
relâchement du frein de stationnement (« PARKING
BRAKE RELEASE »). L’alarme retentira.
4. Actionner la pompe de commande d’urgence quatre
(4) fois (course complète) pour libérer les freins.
5. Après avoir déplacé la machine, ramener
l’interrupteur à clй а la position d’arrêt « OFF », puis
retirer la clé afin d’éviter toute utilisation non
autorisée. Les freins sont maintenant resserrés, et
l’alarme s’arrête.
NE PAS faire avancer la machine à une vitesse
supérieure à 5 km/h (3 mi/h). Un déplacement à
une vitesse supérieure à celle-ci endommagera les
composants d’entraînement et annulera la garantie.
APRÈS UTILISATION,
TOUS LES JOURS
1. Abaisser la plate-forme complètement.
2. Stationner la machine sur une surface plane,
préférablement à l’abri des vandales, des enfants et
de toute personne qui pourrait éventuellement s’en
servir sans autorisation.
3. Tourner la clé de l’interrupteur à la position d’arrêt
« OFF », puis la retirer afin de prévenir toute
utilisation non autorisée de la machine.
RECHARGE DES BATTERIES
Voir Entretien, en page 19.
FONCTIONNEMENT DE
SECOURS
En cas de panne des fonctions alimentées à l’électricité,
il est possible d’abaisser manuellement le dispositif
d’élévation en observant la marche à suivre ci-après.
NE JAMAIS descendre du dispositif d’élévation
en position élevée. Si les commandes ne
répondent pas, demander à quelqu’un se trouvant
au sol d’abaisser le bras articulé à flèche
manuellement.
Abaissement du dispositif
d’élévation
1. Ouvrir le couvercle du module hydraulique (à
l’opposé du revolver, à partir du tableau de
commande monté sur le châssis).
2. Enlever le fil de retenue en boucle du levier de
pompe à bras, puis déployer la poignée vers le haut
pour accroître l’effet de levier.
3. Actionner la commande manuelle prioritaire (bouton
moleté) sur la soupape appropriée (voir figure 4).
Enfoncer pour abaisser/déployer; tirer pour élever/
rentrer, au besoin.
4. Tout en maintenant la soupape appropriée en
position, « pomper » la poignée de haut en bas
jusqu’à ce que cette section du dispositif d’élévation
soit abaissée/escamotée.
5. Répéter au besoin, en actionnant chaque soupape
jusqu’à ce que le dispositif d’élévation soit
complètement abaissé.
Rotation du revolver
1. Obtenir une clй а rochet de 7 /
8
po.
2. Placer la douille de la clé sur l’ergot à fыt а six pans
de la boîte d’engrenages du revolver.
3. Tourner la clé dans le sens horaire pour faire tourner
le revolver dans le sens antihoraire, et tourner la clé
dans le sens antihoraire pour faire tourner le revolver
dans le sens horaire.

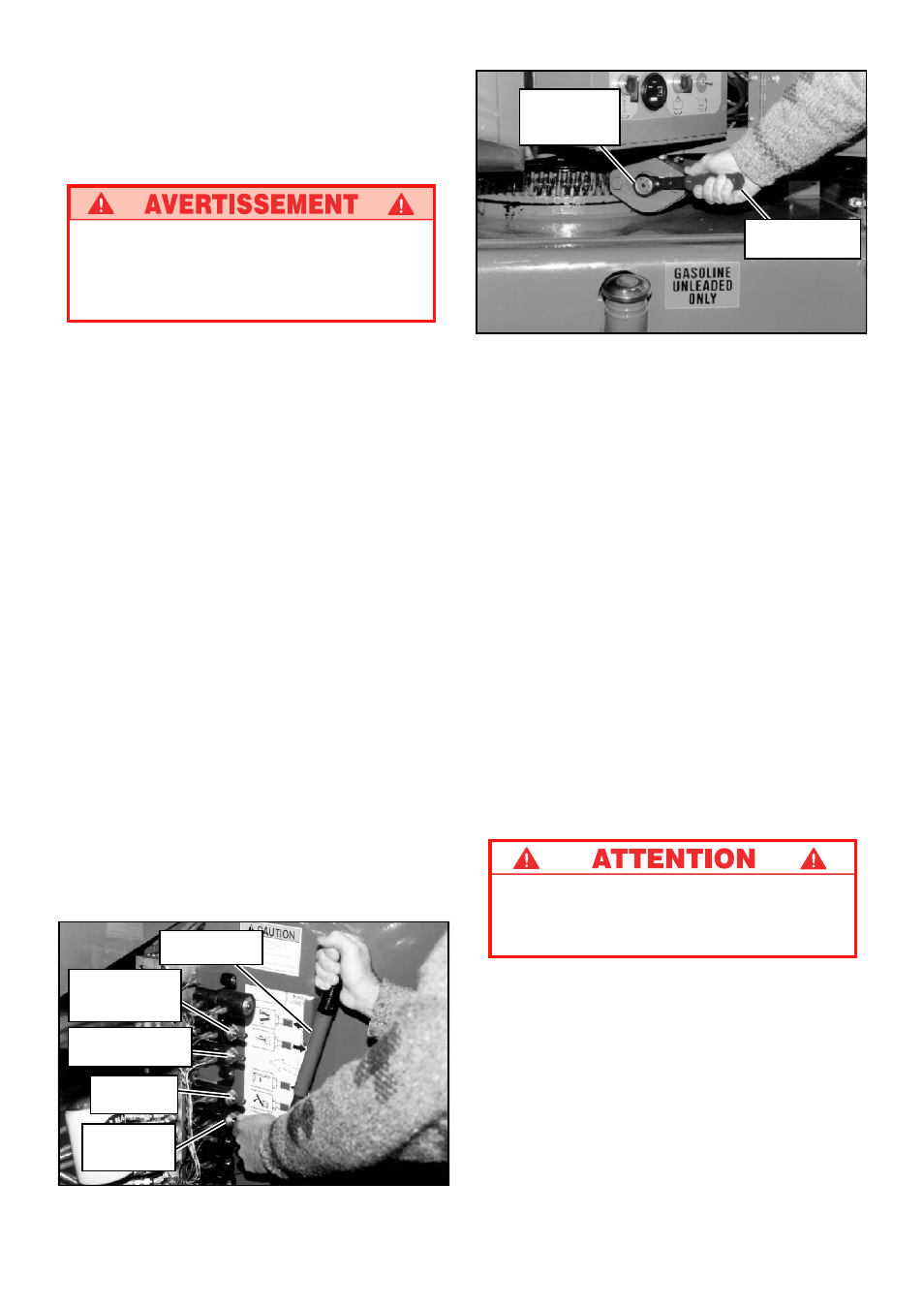

Figure 5 : Commande de manuelle
de rotation du revolver
Figure 4 : Utilisation de la commande de secours
Pompe à bras
de secours
Soupape du
bras articulé de
soulèvement
Soupape de la
rallonge de flèche
Soupape de
la flèche
Soupape
du bras en
porte-en-faux
Boîte
d’engrenages
du revolver
Clй а rochet
de 7 /
8
po
