28
COD. 193553057 - v.1 - UPD 080703
2 - DESCRIPCIÓN
El aparato suministrado es una bomba que permite conseguir un caudal hidráulico bajo presión (véase cap. 4
“Características técnicas”) de una alimentación neumática.
Esta bomba puede alimentar directamente dispositivos hidráulicos de simple o de doble efecto, interponiendo para el
segundo un distribuidor entre la bomba y el equipo utilizado.
Cualquier otro uso de la bomba deberá considerarse inadecuado, pudiendo origi-
nar serios accidentes. El fabricante declina toda responsabilidad por los daños
ocasionados como consecuencia de un uso incorrecto de la bomba.
El fabricante estará a su disposición para aclarar cualquier duda respecto a la instalación o al uso correcto de la
bomba.

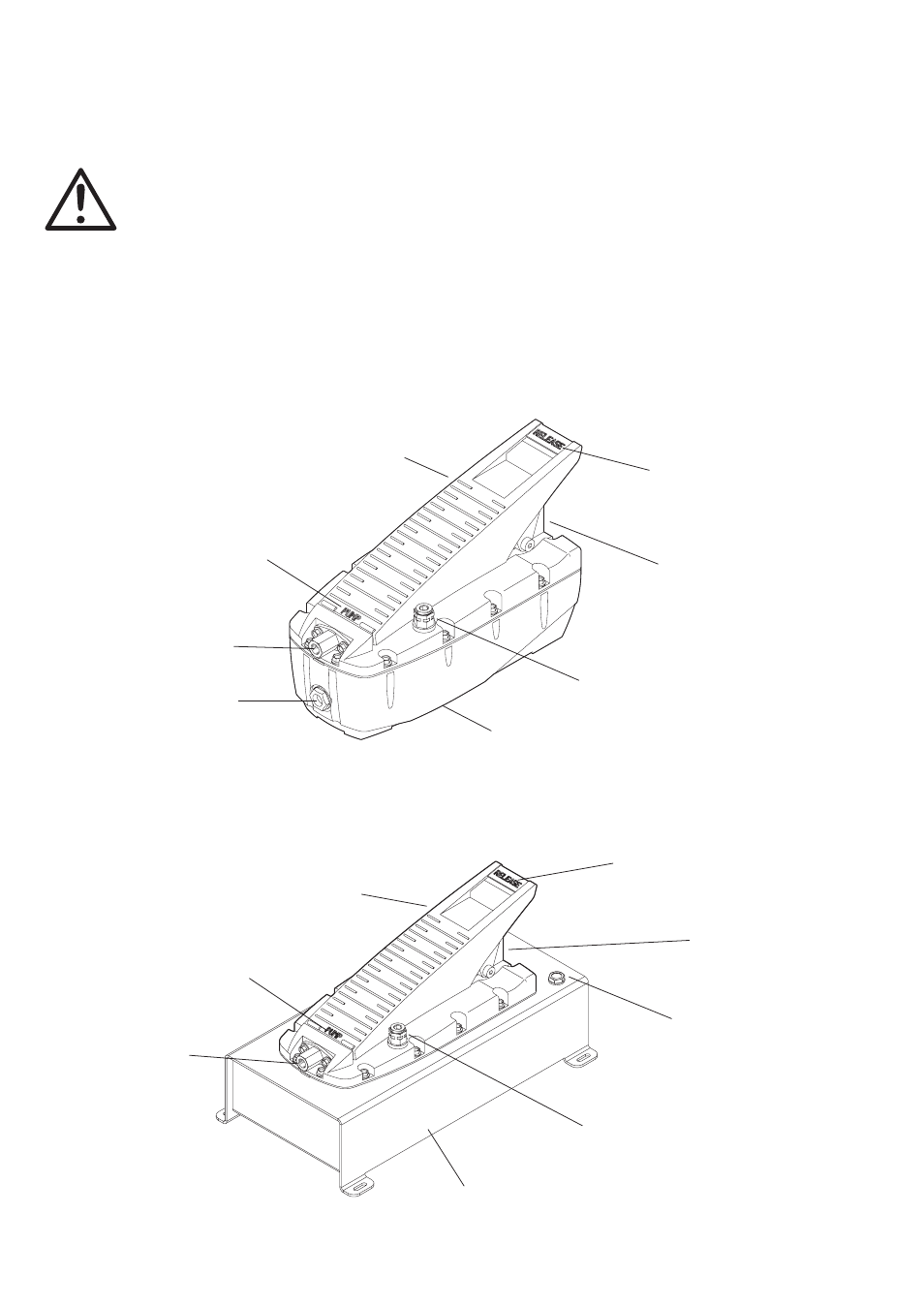

La Fig. 12 ilustra los distintos componentes de la bomba.
Cuerpo / depósito
Racor entrada aire
comprimido
Nivel de aceite
Pedal de accionamiento
(zona “PUMP”)
Pedal de accionamiento
para retorno a descarga
(zona “RELEASE”)
Unión para tubo hidráulico
de descarga aceite
Tapón de llenado y de purga.
Racor de doble efecto para descarga en depósito
Fig.12a
Tornillo de purga
Fig.12b
La Fig. 12a representa la bomba con depósito de 2,5 litros.
La Fig. 12a representa la bomba con depósito de 5 litros.
Cuerpo / depósito
Racor entrada aire
comprimido
Nivel de aceite
Pedal de accionamiento
(zona “PUMP”)
Pedal de accionamiento
para retorno a descarga
(zona “RELEASE”)
Unión para tubo hidráulico
de descarga aceite
Tapón de llenado y de purga.
Racor de doble efecto para descarga en depósito
Tornillo de purga
