Niveau d'huile
Pédale de démarrage
(côté "PUMP")
Pédale de démarrage
pour decharger l'huile
(côté "RELEASE")
Attelage pour tuyau de
pression hydraulique
Sur la figure 12a, la pompe est représentée avec un réservoir de 2,5-l.
Vis de purge
Corps / Réservoir
Raccordement de
l’entrée d’air comprimé
Couvercle de remplissage et d’amorçage
Raccordement de dispositifs à double
effet pour décharge dans le réservoir
2 - DESCRIPTION
Avec l’appareil livré, il s’agit d’une pompe permettant d’établir une pression hydraulique à partir de l’alimentation en
air comprimé (voir chap. 4 «Caractéristiques techniques»).
Cette pompe peut être utilisée pour l’alimentation directe de dispositifs hydrauliques à simple et double effet.
Toute autre utilisation de la pompe doit être considérée comme incorrecte et peut
provoquer de graves accidents. Le fabricant décline toute responsabilité pour
des dommages résultant de l’utilisation de la pompe, non conforme aux
prescriptions.
Le fabricant se tient à tout moment à votre disposition pour des demandes de précisions, afin d’éliminer tout doute
relatif à l’installation et à l’utilisation correcte de la pompe.

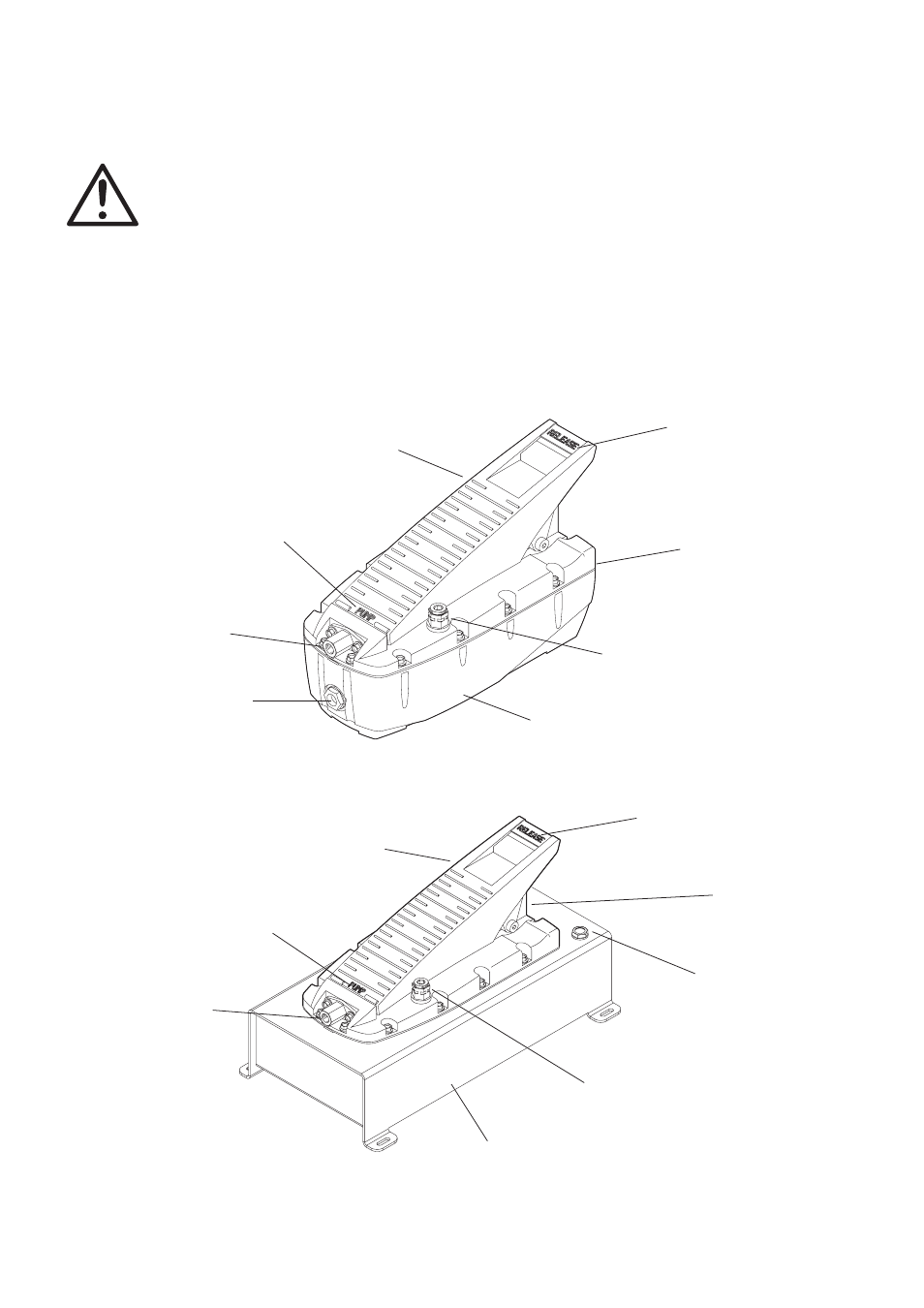

Sur la figure 12 sont représentées les différentes pièces de la pompe.
Fig.12a
Fig.12b
Pédale de démarrage
pour decharger l'huile
(côté "RELEASE")
Attelage pour tuyau de
pression hydraulique
Niveau d'huile
Couvercle de remplissage et d’amorçage
Raccordement de dispositifs à double
effet pour décharge dans le réservoir
Corps / Réservoir
Raccordement de
l’entrée d’air comprimé
Pédale de démarrage
(côté "PUMP")
Vis de purge
Sur la figure 12b, la pompe est représentée avec un réservoir de 5-l.
