Instalación
Español 4
Preparación
Requisitos eléctricos La unidad requiere un circuito derivado de 120 V CA, 60 Hz, 15 A. Para futuras
reparaciones, instale la toma de corriente en un lugar de fácil acceso.
Requisitos de montaje La unidad debe montarse a la carcasa circundante. Consulte “Información gene-
ral” en la página 3 para obtener sugerencias para determinar la altura de la cam-
pana.
Para obtener los mejores resultados, instale la unidad lo más alto posible dentro
de la carcasa o la campana. Esto mejorará el funcionamiento del electrodomés-
tico.
Al calcular la carga para el sistema de soporte de la carcasa, asegúrese de incluir
el peso de la unidad de ventilación. Para conocer el peso de la unidad según el
modelo, consulte “Peso de la unidad de ventilación” en la página 5.
Para un funcionamiento adecuado, la carcasa debe cubrir toda la superficie para
cocinar.

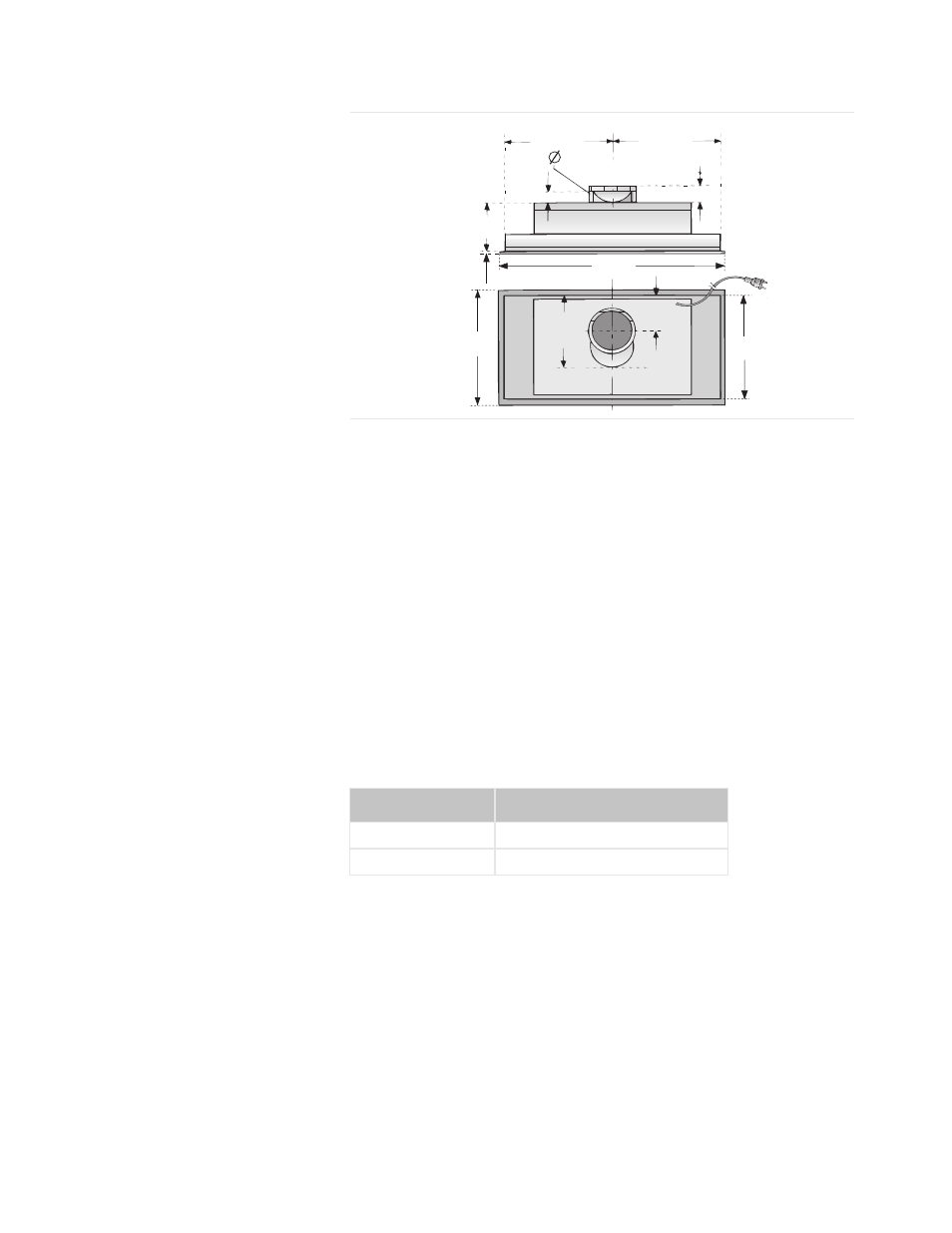

Figura 6: Dimensiones totales - modelos de 28 3/4” (73 cm)
3/8”
(9 mm)
13 5/8”
(346 mm)
6 3/8” (160 mm)
2 1/8” (55 mm)
6” (150 mm)
13 3/4”
(348 mm)
4”
(100 mm)
1 3/8” (35 mm)
8 7/8”
(225 mm) 15”
(380 mm)
28 3/4”
(730 mm)
13 3/4”
(348 mm)
Tabla 1: Peso de la unidad de ventilación
Tamaño Peso mín.
21” (53 cm) 18 1/4 lb (8.3 kg)
29” (73 cm) 19 lb (8.7 kg)
