SPD
ee
es un DPS Tipo 1. SPDee es adecuado
para ser utilizado casi en todas partes (no como un
DPS enchufable). Los DPSs Tipo 1 son evaluados
rigurosamente por UL 1449 para el cumplimiento de
NEC ® 2008 Artículo 285. Los DPSs Tipo 1 y sus cables
de conexión han sido evaluados para aplicaciones del
lado de la acometida sin necesidad de la protección
por sobrecorriente adicional. Los DPSs Tipo 1 incluyen
protección por sobrecorriente interna. Generalmente, hay
razones prácticas de mantenimiento para instalarlo al lado
de la carga desde el dispositivo principal de sobrecorriente
(p. ej. instalación Tipo 2). Cuando conectamos del lado
de la carga desde el interruptor principal, recomendamos
conectar a través de un interruptor de 30A con un
conductor # 10 AWG. El interruptor sirve como un
conmutador de desconexión y proporciona la protección
de cortocircuito establecida por NEC ® a los conductores
en aplicaciones Tipo 2 o 4. (las unidades cUL son del Tipo
2 debido a criterios diferentes cUL.)
Explicación Simplificada de Operación: El DPS censa un
sobrevoltaje y crean un cortocircuito momentáneo para
redireccionar la energía dañina del sobrevoltaje a la puesta
a tierra. Ellos reinician automáticamente y esperan el
siguiente sobrevoltaje. Esto es similar a la válvula de alivio
de presión sobre un calentador de agua: la presión sube, la
válvula abre para relevar la presión y luego reinicia. En un
sistema eléctrico, el DPS detecta un sobrevoltaje, cortos
temporales envían energía a la puesta a tierra y luego se
reinician. Los DPSs son capaces de repetir esta función
miles de veces.
Lista de Partes 1
1 - DPS SPD
ee
incluyendo 3 ‘ (~1m) de conductor
1 - Soporte de montaje en L
1 - tuerca de conducto 3/4”
2 - tornillos cilíndricos de montaje
1 - Ficha Técnica
1 - Manual de Instalación (este documento)
La Mayor parte de los SPD
ee
s se han probado para
200kA y 100kA de rango de corriente de Cortocircuito
(SCCR) incluyendo los conductores. Vea la etiqueta
marcada UL sobre el DPS o revise la ficha técnica
de especificaciones. No se requieren protección
complementaria de sobrecorriente para proteger el DPS.
Sin embargo, las indicaciones de NEC ® requiere que la
conexión de los conductores tenga una protección de
sobrecorriente en aplicaciones del Tipo 2 o 4. Siga los
códigos aplicables.
Este dispositivo tiene al interior la protección por
sobrecorriente y por sobre temperaturas que desconectará
los componentes de supresión dañados al final de su
vida útil, pero mantendrá la carga energizada - ahora
sin protección. Si esta situación es indeseable para la
aplicación, siga estas instrucciones para reemplazar el
dispositivo. SPD
ee
es sellado con soldadura de ultrasonido
y no contiene ninguna pieza que sean reutilizable.
Especificaciones
Temperatura de operación -40 o C (-40 o F) to 60 o C (+140 o F)
Temperaturas de almacenamiento -55 o C (-67 o F) to 65 o C (+149 o F)
Tamaño del cable y
torque de Instalación
10 AWG; 18 libras-pulgada
Interruptor recomendado basado
en el tamaño del conductor
30A (El DPS incluye protección
por sobrecorriente interna)
Grado de Encerramiento NEMA 250 Tipo 4X con la correspondiente
conduleta cerrada & sellada
rango de Voltaje y Aplicación
Antes de la instalación del DPS, verifique que el voltaje en
la placa de identificación y el número del modelo tengan el
mismo voltaje que el sistema de distribución de potencia.
Mirar las fichas técnicas o llamar al Soporte técnico de APT en
Estados Unidos al (727) 535-6339 o al Distribuidor Autorizado
de su País. Quien especifica los DPSs o el usuario deben estar
familiarizados con la configuración y el arreglo del sistema
de distribución de potencia. El sistema se define por como
los devanados secundarias del transformador que suministra
la entrada de servicio principal o la carga son configuradas.
Esto incluye si realmente los devanados de transformador
son referidos a la tierra mediante un conductor de puesta a
tierra. La configuración del sistema no está basada en como
cualquier carga específica o equipo son unidos a un sistema
de distribución de potencia particular. Los DPSs deben ser
instalados de acuerdo con el sistema de distribución, no por
una carga o la conexión de alambrado del motor.

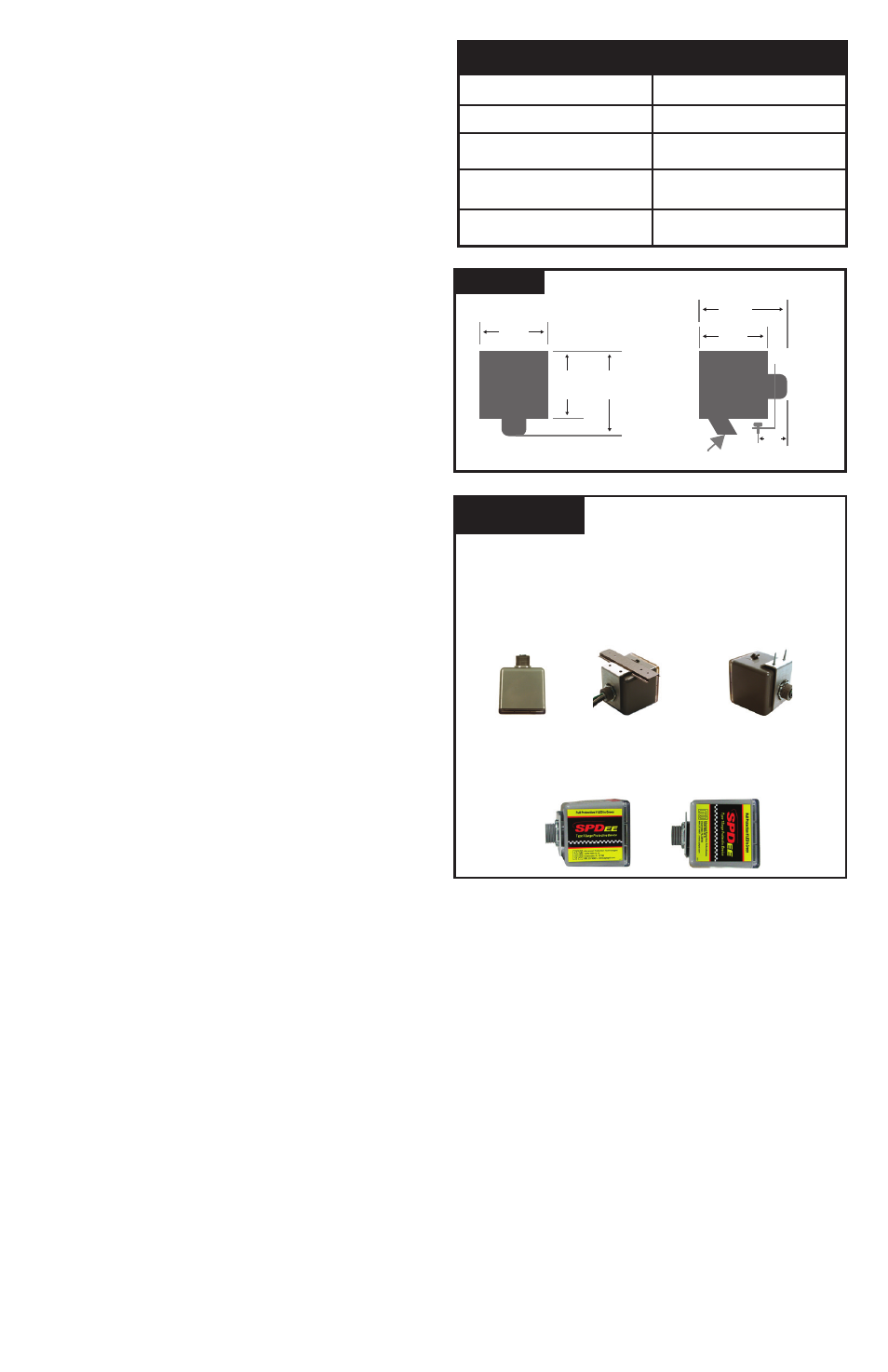

Figura 4 DIMENSIONES Y PESO
3.26”
3.26”
1.15”
4.13”
3/4”-14
Sized for std 35mm DIN-Rail
3.31” 3.57”
Weight: 1.60 lbs
(0.73 kg)
Peso
Riel Din Tamaño estandar 35 mm
Montaje con Soporte en L
para superficies planas
Unión estándar.
3/4”-14
Montaje en Riel
Din (riel no incl.)
Producto suplementario etiqueta podrá colocarse la
etiqueta estándar si no se puede ver
• Unión de 3/4 “ (tuerca de conducto incluida)
• Riel Din estándar 35mm (no incluido)
• Soporte de montaje sujeto en el Riel Din
• Lamina estándar para montaje en superficie
• Una el soporte en L a la superficie por los agujeros para el montaje
Figura 5 OPCIONES DE MONTAjE DE
UN SPD
ee
3
