56
P Pa as so o 5 5

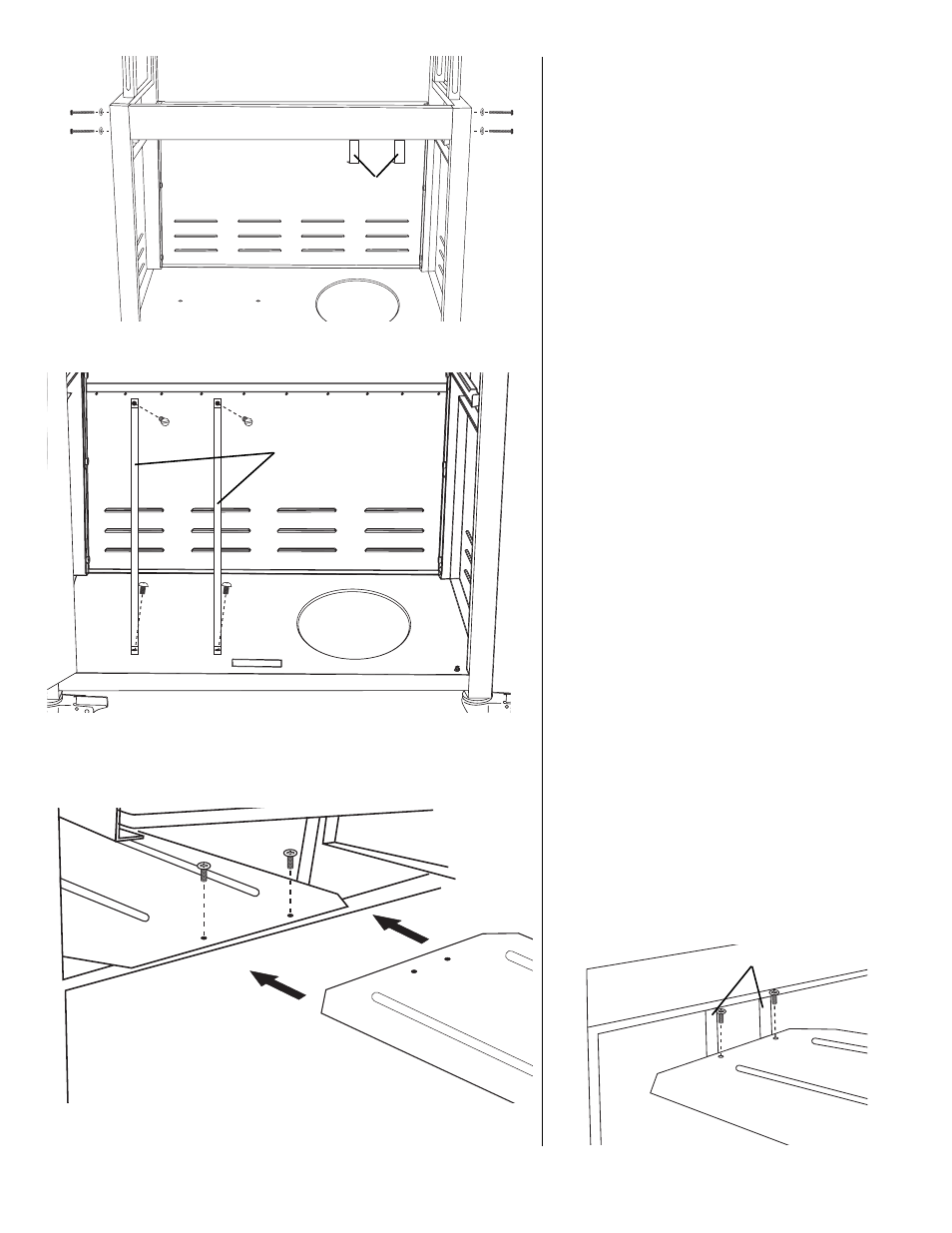

Instale el soporte para la puerta
usasndo cuatro pernos M6 X 60mm y
arandelas. Asegurese que el parador
de la puerta esta hacia atras del carro.
Nota: Deje pernos apretados a mano
hasta Paso 9.
P Pa as so o 6 6
Ate la barra para bloqueo de tanque al
base del carro usando dos pernos de
cabeza redonda M6 X 12mm y panel
trasero usando dos pernos de cabeza
redonda M5 X 10mm.
P Pa as so o 7 7
Resbale el escudo de calor dentro de
la parte posterior de la parrilla y recline
el frente del escudo de calor sobre los
soportes de la puerta. Ate el escudo de
calor con cuatro pernos M5 X 10mm.
Soporte para Escudo
Contra Calor
Soporte para Escudo
Contra Calor
Barras para
Bloqueo de Tanque
