32
Conectador automático de Briggs & Stratton Power Products
Manual de Instalación y del Operario
Interconexiones de Cableado de Energía
Todo el cableado debe tener el tamaño adecuado y debe estar
correctamente soportado.También debe estar protegido mediante
un conducto.
Realice las conexiones siguientes entre el conectador, el panel
principal de distribución, la red pública y el generador (Figura 11
de la página siguiente).
1. Asegúrese de que no esté aplicada la tensión de la red
pública. Conecte los conductores de servicio a los terminales
del conectador, con la marca "UTILITY CONNECTION"
(conexión de la red pública).
2. Conecte el neutro de la red pública al terminal del
conectador con la marca "NEUTRAL" (neutro).
3. Conecte los terminales de alimentación de la red pública a
los terminales del conectador, con la marca "LOAD
CONNECTION" (conexión de la carga).
4. Conecte el neutro del panel principal de distribución al
terminal del conectador con la marca "NEUTRAL" (neutro).
5. Conecte los terminales de alimentación del generador desde
el panel de control del generador hasta los terminales del
conectador con la marca "GENERATOR CONNECTION"
(conexión del generador).
6. Conecte el neutro del generador desde el panel de control
hasta el terminal del conectador con la marca "NEUTRAL".
7. Conecte el terminal "GND" (tierra) desde el panel de
control hasta el terminal del conectador con la marca
"GND" (tierra).
8. Conecte el terminal "GND" (tierra) desde el panel de
distribución principal hasta el terminal del conectador con la
marca "GND" (tierra).
NOTA: Compruebe que el conductor del electrodo de conexión
a tierra está conectado conforme a la normativa vigente.
9.
Conecte los terminales de 240 VCA de servicio del
generador a los terminales de 240 VCA de servicio del
conectador.
10. Apriete de todas las conexiones de los cables y elementos
de fijación al par adecuado. Consulte los valores de par
correctos en el interior de la caja del conectador.
Cableado de Control de Supervisión
La regleta de terminales del módulo de control del conectador
dispone de cuatro conexiones para uso del cliente. Hay dos
conjuntos de contactos "Normalmente Cerrados" que se
activarán cuando sea necesario utilizar la electricidad del
generador. Se pueden utilizar para el control de supervisión de
grandes cargas conectadas al generador. Ejemplo: acondicionador
de aire, calentador de agua, etc..

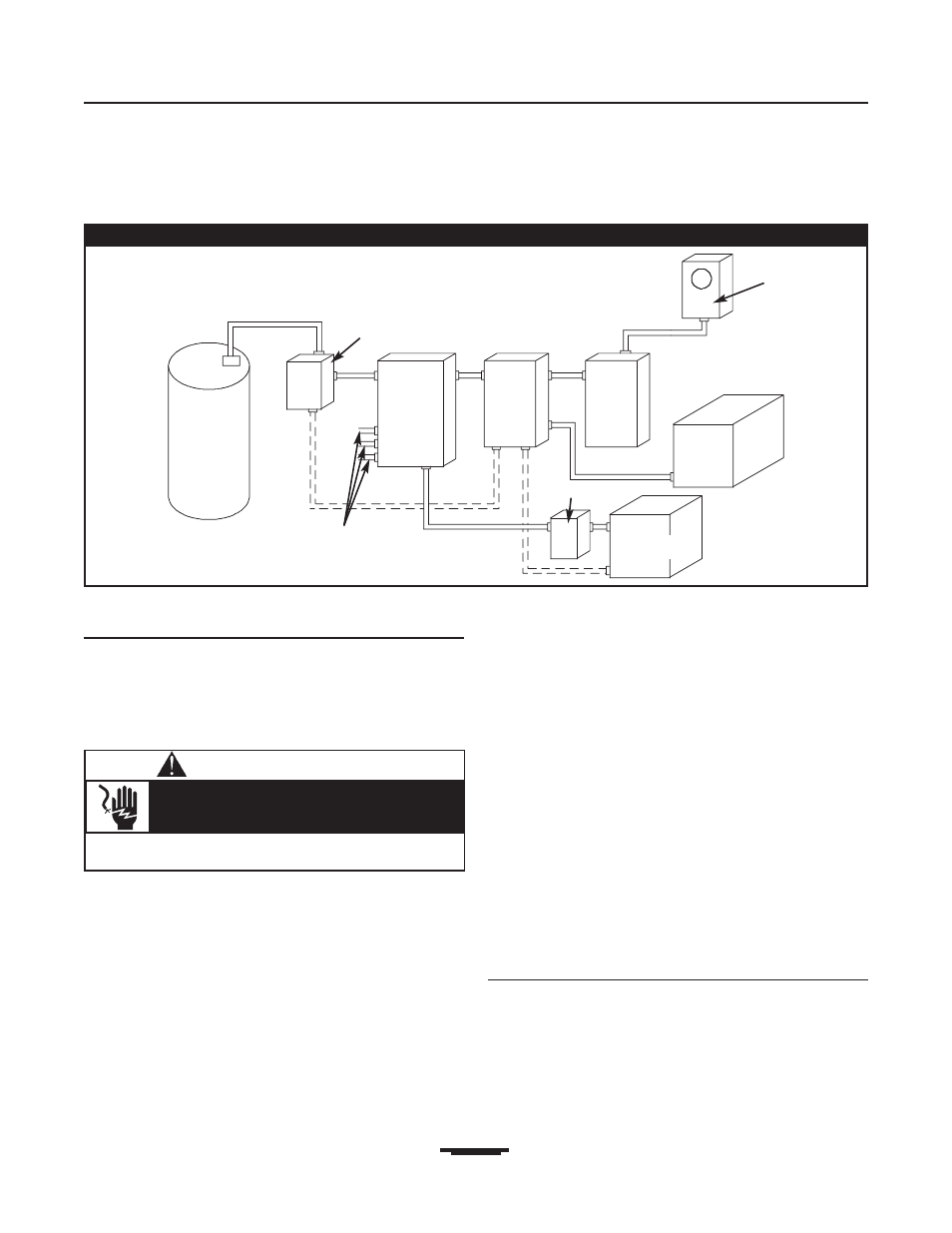

Figura 10 — Montaje de un Conectador Alternativo
Panel del
Disyuntor
Principal
Conmutador de
Transferencia
Calentador
de agua
Acondicionador
de aire
Contactor
Seccionador
Generador
Contador de
vatios hora
Circuitos derivados
— — — — — — Cableado de control
Centro de
carga de
emergencia
• Si no se respeta esta indicación pueden producirse lesiones, daños y/o
fallos de funcionamiento del equipo.
Los cables de baja tensión no se pueden instalar en el
mismo conducto que los cables de suministro de
energía.
ADVERTENCIA
