31
Conectador automático de Briggs & Stratton Power Products
Manual de Instalación y del Operario
El conectador es accionado por un solenoide alimentado desde
las entradas de la red pública o del generador y tiene
interruptores de enclavamiento mecánicos y eléctricos, adecuados
para eliminar la posibilidad de conectar la red pública a la salida
del generador. Sus valores nominales son suficientes para conectar
toda potencia de la red pública a la residencia. Para la función de
transferencia hay una palanca de cancelación manual.
La tarjeta de circuito impreso del módulo de control tiene
circuitos activos que detectan las tensiones de la red pública y del
generador. Genera una señal para el arranque del generador, el
conectador, la retransferencia cuando se restablece la tensión en
la red pública y los períodos de enfriamiento del generador. La
tarjeta de control contiene también luces rojas y verdes que
indican las fuentes de alimentación disponibles y dos contactos
accionados por relé que proporcionan el control de supervisión
de cargas críticas externas.
INSTALACIÓN
Desempaque
Inspección al Momento de la Entrega
Luego de retirar la caja, inspeccione cuidadosamente el los
componentes del conmutador de transferencia de energía
automático para detectar cualquier daño que pudiera haber
ocurrido durante el traslado.
IMPORTANTE: Si en el momento de la entrega se detecta
alguna pérdida o daño, solicite a la persona o personas encargadas
de la entrega que dejen debida constancia en la nota de entrega y
que firmen debajo de la nota del consignador donde se informa
acerca de la pérdida o daño. Si la pérdida o el daño se detecta
después de la entrega, separe los materiales dañados y póngase en
contacto con el transportista para llevar a cabo los procedimientos
de reclamo. Las piezas perdidas o dañadas no están garantizadas.
Contenido de la Caja
•
Conmutador de transferencia de energía automático
• Manual de instalación y operario
Pautas de Montaje
El conectador automático está encerrado en una caja tipo 3R
NEMA, que es adecuada para uso en interiores y a la intemperie.
Las directrices para el montaje de conectador automático incluyen:
• Instale el conmutador sobre una estructura de soporte firme
y resistente.
• El interruptor se debe instalar con conexiones mínimas de
conduit de fo de hardware de NEMA 3R.
• Para evitar distorsiones en el conmutador, nivele la unidad si
es necesario. Puede hacerlo colocando arandelas entre el
compartimiento del conmutador y la superficie de montaje.
• NUNCA instale el conmutador en un lugar en el cual pueda
producirse el goteo de alguna sustancia corrosiva en el
compartimiento.
• Proteja permanentemente al conmutador contra humedad
excesiva, polvo, suciedad, pelusas, arenilla para construcción y
vapores corrosivos.
En la Figura 9, se ilustra un Conmutador de transferencia de energía
automático típico. En la Figura 10, se muestra una instalación
alternativa del conectador automático. Lo mejor es montarlo cerca del
contador de la compañía eléctrica en el interior o en el exterior.Antes
de iniciar el proceso de instalación del sistema, analice los cambios y
sugerencias de diagramación con el propietario de la unidad.

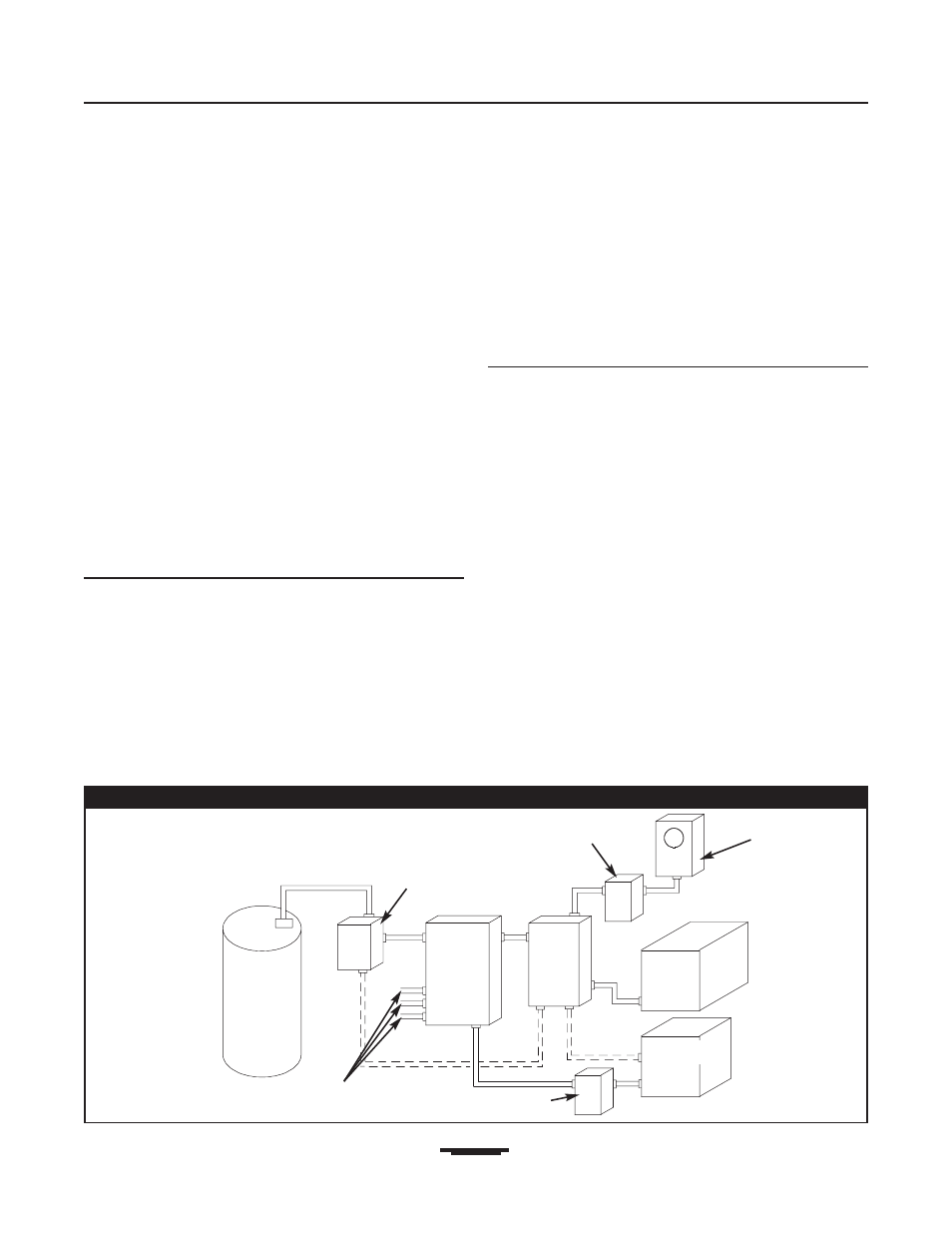

Figura 9 — Montaje Habitual de un Conectador
Panel del
Disyuntor
Principal
Conmutador de
Transferencia
Calentador
de agua
Acondicionador
de aire
Contactor
Seccionador de servicio
Generador
Contador de
vatios hora
Circuitos derivados
— — — — — — Cableado de control
Seccionador
