Commutateur de transfert automatique Briggs & Stratton Power Products
Guide d'installation et d'utilisation

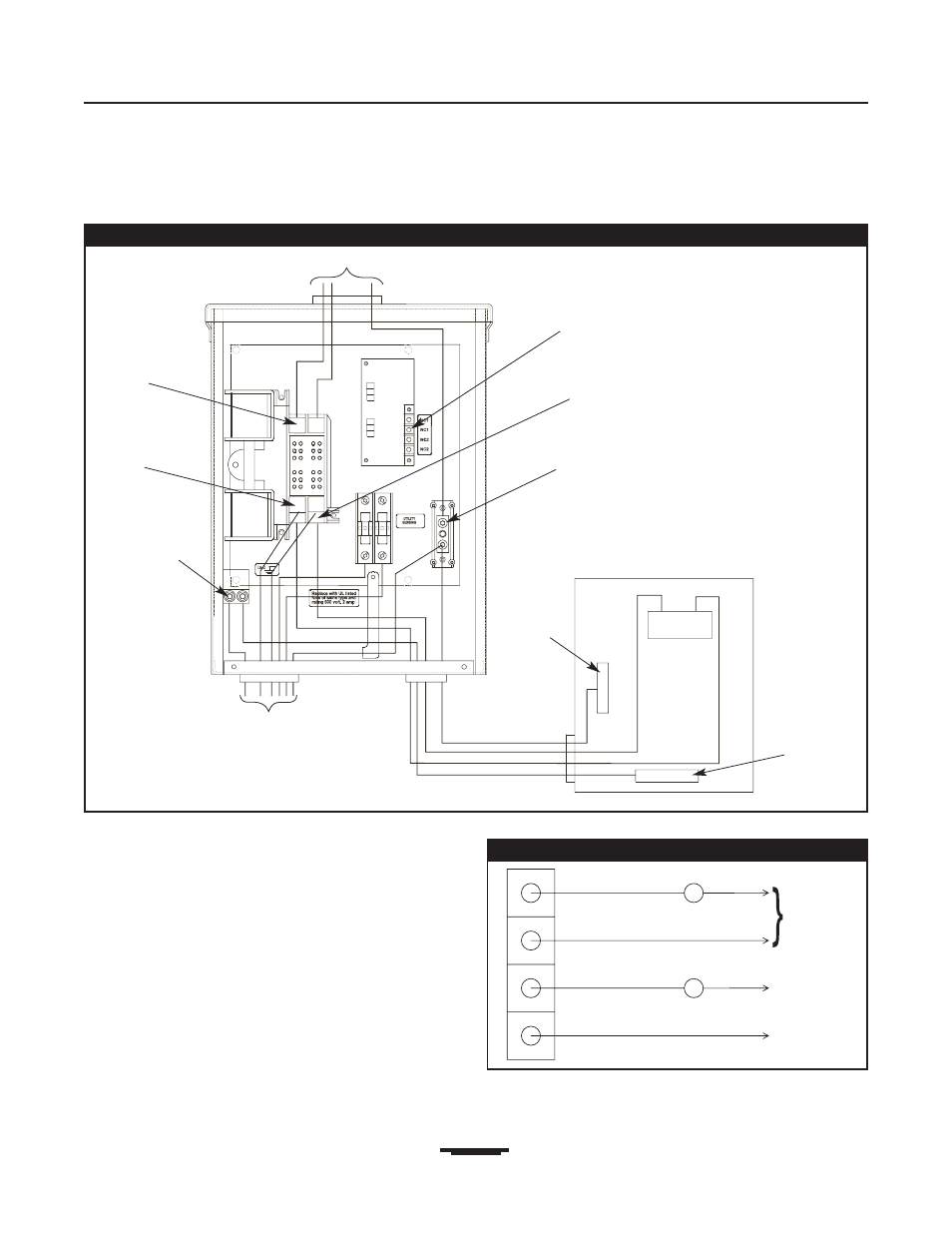

Figure 7 — Schéma d'Installation Typique du Commutateur de Transfert
Principal
Panneau de Distribution Principal
Barre de Mise
à la Terre
Barre
Neutre
Vers la Génératrice
Terminaux
Neutre
Vers l'Alimentation de Service
Contacts
Normalement Fermés
Raccordement
des Charges
Languette de
Mise à la Masse
Branchement de
la Génératrice
Branchement de
l'Électricité de Service
1. Les bornes du module de commande servent au contrôle
des charges importantes par le contacteur fourni par
l'installateur. Exemple: climatiseur, chauffe-eau électriques, etc..
Les contacts sont branchés en série au circuit de commande
du contacteur (figure 8).
2. Serrez au couple approprié tous les raccords de fils et
attaches. Consultez la partie intérieure du boîtier du
commutateur de transfert au sujet des couples de serrage
appropriés.
Figure 8 — Bornes du module de commande
Contacteur du climatiseur
Alimentation
Contacteur
Neutre
120 V c.a.
