61

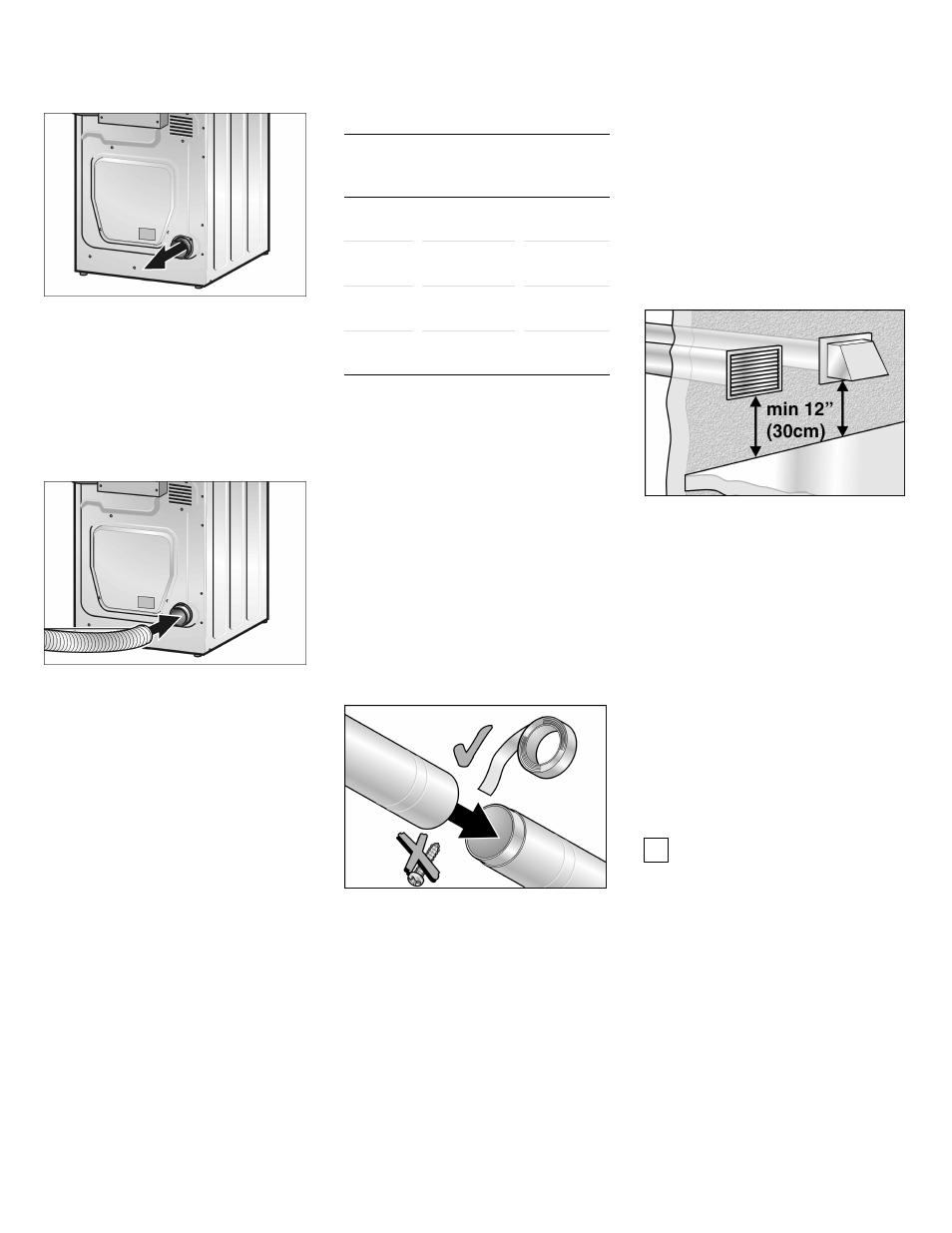

El equipo presenta una salida
de aire de ventilación en su parte
posterior.
Coloque el extremo del tubo de aire
de ventilación sin doblarlo. Utilice
abrazaderas para tubo a fin de
asegurar el tubo de aire. El tubo de
ventilación siempre debe montarse
en posición recta vertical u
horizontal, sin que se produzcan
inflexiones pronunciadas.
Tubería
Para asegurar un rendimiento
máximo, la tubería del secador
debe ser tan corta como posible
y con la menor cantidad de codos.
Su secador trabajará en las mejores
condiciones, si la tubería presenta
la menor cantidad de estorbos
para la circulación posible. Tuberías
más largas que las recomendadas,
prolongan el tiempo de secado,
causan la acumulación de pelusas
y acortan la vida útil del secador.
Independientemente de conectar
la tubería a un sistema existente
o nuevo, asegure que esté libre de
pelusas.
En la tabla siguiente se indican
las longitudes máximas permitidas
tanto para tuberías rígidas como
para aquellas flexibles.
11.
Número
de codos
de 90 ° Tubo rígido Tubo flexible
0 30 ft.
(914 cm) 20 ft.
(610 cm)
1 22 ft.
(671 cm) 15 ft.
(457 cm)
2 14 ft.
(427 cm) 9 ft.
(274 cm)
3 6 ft.
(183 cm) 4 ft.
(122 cm)
Debe utilizarse un tubo de cuatro
pulgadas (aprox. 100 mm).
Utilice tubos de metal rígidos o bien
flexibles.
NO
utilice tubos de material
plástico o materiales no metálicos
con este secador.
NO utilice tornillos o sujetadores
en el ensamble de la tubería, que se
prolonguen hacia el interior de la
misma. Funcionarán como puntos
de concentración de pelusas.
Las junturas de los tubos deberán
asegurarse con una cinta
adecuada.
Todas las junturas de los tubos
deben sellarse para que no
presenten pérdidas. El extremo del
tubo de menor diámetro, deberá
señalar en el sentido de circulación
del aire.
Sombrerete de ventilación
El tubo de ventilación debe terminar
en un sombrerete de ventilación
aprobado con laminillas de cierre
amortiguado. NO
utilice un
sombrerete con seguros
magnéticos.
Para evitar restricciones en la
ventilación, la salida debe presentar
un distancia mínima de
12 pulgadas (30 cm) sobre el suelo
u otra superficie de obstrucción.
La instalación paso
a paso
1. Quite el secador de su
embalaje.
2. Quite todos los objetos del
tambor.
3. Controle si el secador presenta
daños visibles.
4. Ubique el secador cerca del
sitio de emplazamiento.
5. Si hace falta, haga conectar
el cable de alimentación por un
electricista (ver página 58).
i Si el espacio es muy reducido,
se recomienda conectar el tubo
de ventilación al secador antes
de ubicar a éste en su sitio.
6. Conecte el tubo de ventilación
a la salida correspondiente
del secador.
Utilice abrazaderas para tubo
a fin de asegurar el tubo de
aire.
7. Ubique el secador en su sitio
de emplazamiento definitivo.
