hasta tanto no se haya
concluido con la conexión.

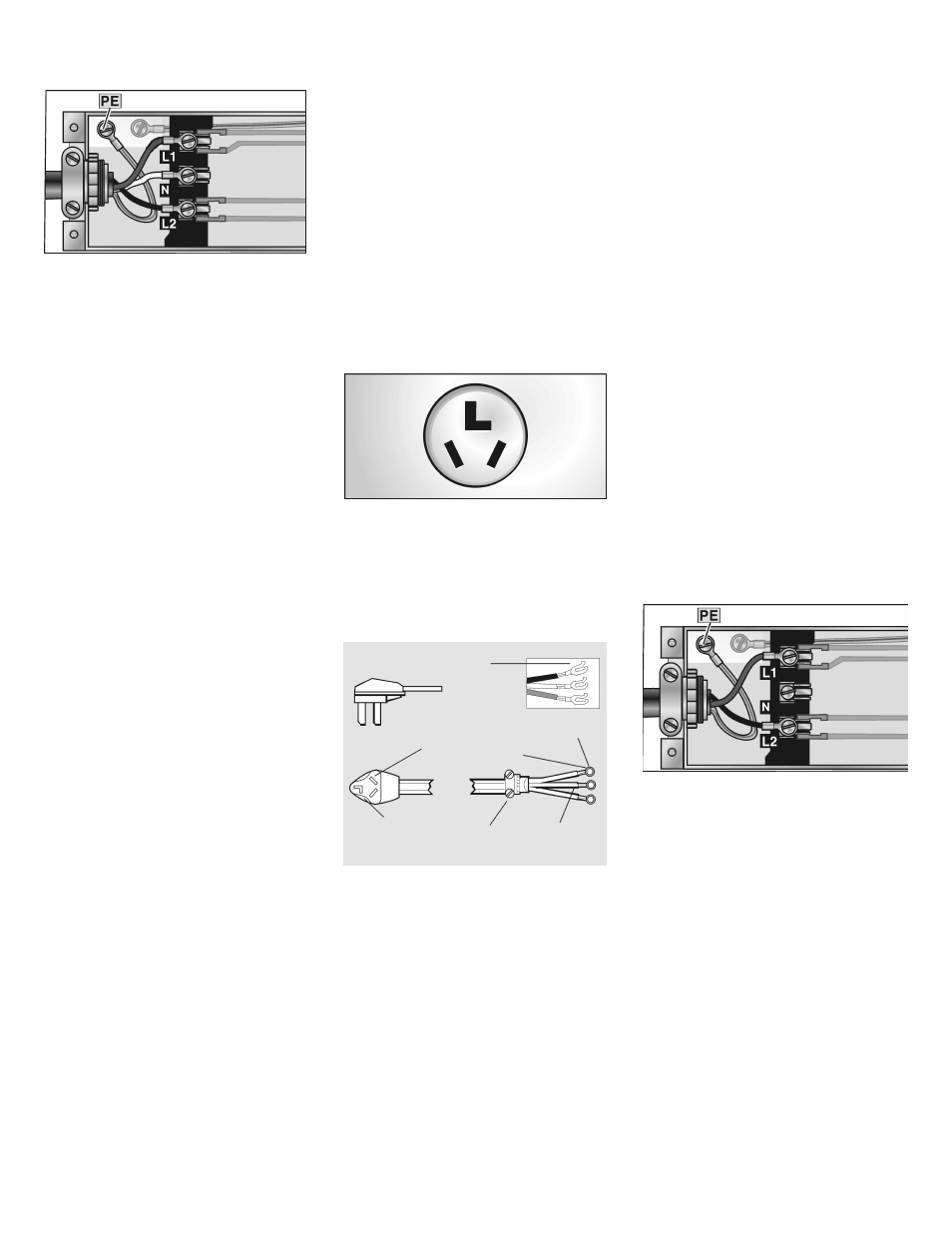

5. Conecte el conductor de
puesta a tierra (verde) en el
orificio correspondiente,
marcado en la figura con
PE.
Ajuste el tornillo hasta que
el conductor esté asegurado.
6. Conecte el conductor neutro
del cable de alimentación
(blanco) en el terminal
correspondiente (
marcado
con una N ). Ajuste el tornillo
hasta que el conductor
esté asegurado.
7. Conecte el cable
correspondiente a una de las
fases (negro) a uno de los
terminales de fase (
marcado
con L2 ). Ajuste el tornillo
hasta que el conductor esté
asegurado.
8. Conecte el conductor
perteneciente a una de las
fases (rojo) al otro terminal
de fase (
marcado con L1 ).
Ajuste el tornillo hasta que el
conductor esté asegurado.
9. Ajuste los tornillos del
dispositivo de contratracción
de modo que el cable de
conexión no pueda moverse.
10. Vuelva a colocar la tapa
de la caja de conexión,
asegurándola con los
cuatro tornillos quitados
anteriormente.
El electrodoméstico está ahora
lista para conectarlo al enchufe
de 4 polos de la alimentación.
Conexión mediante un
cable de alimentación de tres
conductores
Si su tomacorrientes es del tipo
de 3 conductores como el que se
muestra abajo, deberá conseguir
un cable de alimentación para
el secador, que también sea
de 3 conductores. Estos cables,
los conseguirá normalmente
en el comercio del ramo, casas
de artículos eléctricos, o casas
de artículos domésticos. El cable
deberá tener terminales cerrados,
o bien terminales abiertos con los
extremos doblados hacia arriba.
Nota:
En el caso de un cable de tres
conductores, éstos deben ser de
cobre según AWG n° 10, mientras
que el tomacorriente tripolar
debe ser del tipo NEMA 10Ć30R.
Terminales tipo horquilla con los
extremos doblados hacia arriba
Neutro
Neutro (blanco
o centro)
Dispositivo de
contratracción
de ¾", aprobado
según UL
Este polo debe
conectarse con
este conductor.
Terminales tipo
anillo
Para conectar el cable de
alimentación:
1. Quite los tornillos de la tapa
de la caja de conexión ubicada
en la parte superior trasera
del secador.
2. Afloje o quite los dos tornillos
del dispositivo de contratracĆ
ción, quitando luego a éste del
cable de alimentación de tres
conductores. El dispositivo
de contratracción se compone
de dos partes idénticas.
3. Introduzca los acoplamientos
largos de ambas secciones en
los orificios que se encuentran
sobre la parte lateral de la caja
de conexiones, sujetado por el
dispositivo de acoplamiento
dentro de la caja. Los acoplaĆ
mientos cortos de ambas
secciones y los tornillos
deben permanecer ubicados
del lado externo de la caja
de conexiones.
4. Haga pasar el cable de
3 conductores a través de
ambas partes del dispositivo
de contratracción, volviendo
a colocar luego los dos tornillos
de éste último. No los ajuste
completamente hasta tanto
complete la conexión eléctrica.
5. Conecte el conductor de
puesta a tierra (verde) en
el orificio correspondiente,
marcado en la figura con
PE.
Ajuste el tornillo hasta que
el conductor esté asegurado.
6. Conecte los dos conductores
de fase restantes a los
terminales de fase (el blanco
a la L2 y el rojo a la L1). Ajuste
ahora los tornillos, de modo
que los conductores queden
perfectamente asegurados.
