33

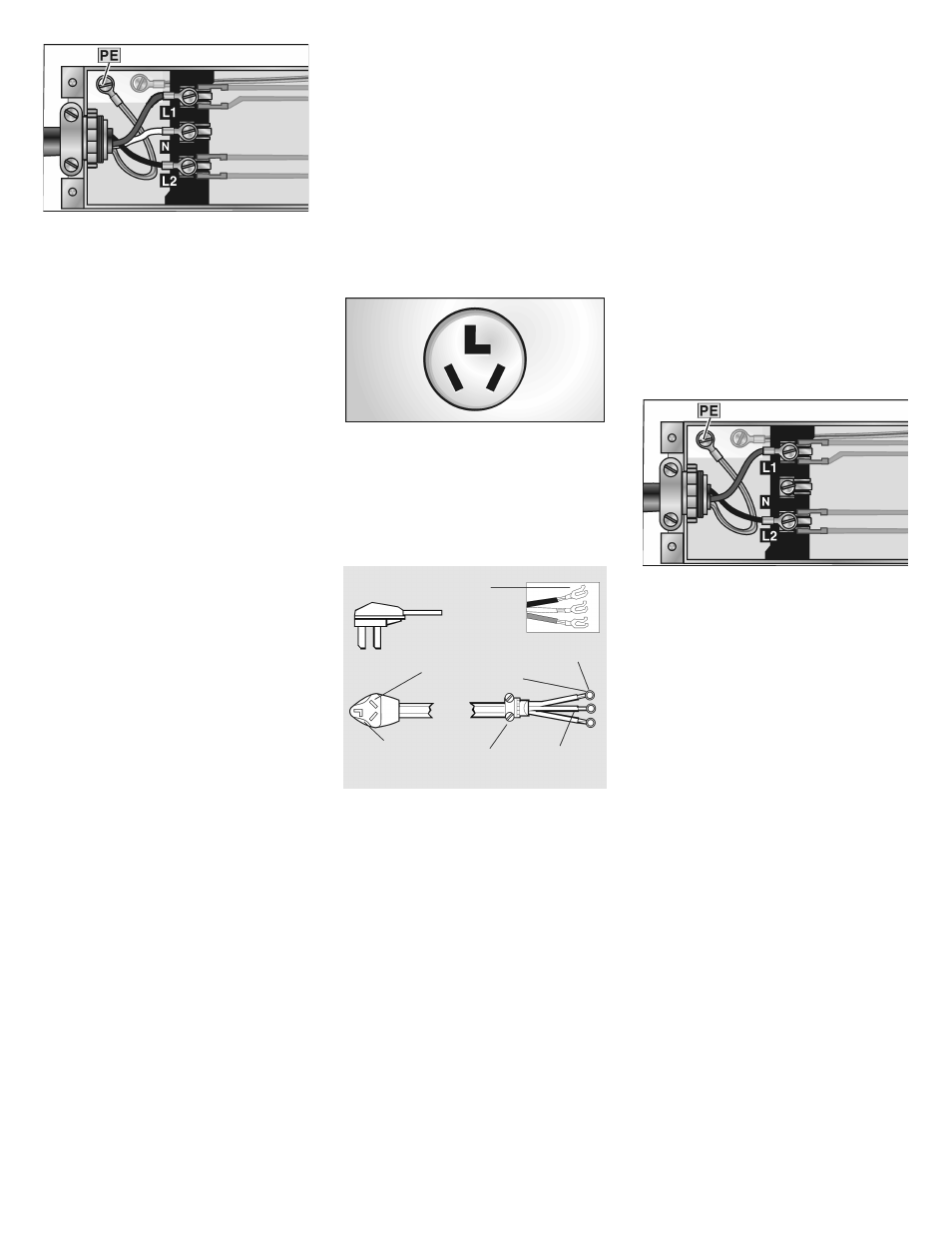

5. Fixez le fil de terre du cordon
(filĂvert) contre le trou à borne
de terre repéré dans la figure
par la mention
PE. Serrez la vis
jusqu'à ce que le fil de terre soit
fermement retenu.
6. Fixez le fil de neutre du cordon
(fil blanc) contre la borne de
neutre (repérée par la
mention
N ). Serrez la vis jusqu'à ce que
le fil de neutre soit fermement
retenu.
7. Fixez le fil de phase du cordon
(fil noir) contre l'une des bornes
de phase (repérée par la
mention L2 ). Serrez la vis
jusqu'à ce que le fil de phase
soit fermement retenu.
8. Fixez le fil de phase du cordon
(fil rouge) contre l'autre borne
de phase (repérée par la
mention L1 ). Serrez la vis
jusqu'à ce que le fil de phase
soit fermement retenu.
9. Serrez les vis équipant le frein
afin que le cordon d'alimenĆ
tation ne puisse plus bouger.
10. Remettez le couvercle en place
sur le boîtier de jonction puis
réimmobilisezĆle à l'aide des
quatre vis que vous aviez retiré
avant.
L'appareil est maintenant prêt à ce
que vous branchiez sa fiche mâle
dans une prise de courant à quatre
fil débitant la tension adéquate.
Branchement d'un cordon
d'alimentation électrique à 3 fils
Si votre prise femelle est une prise
àĂ3 fils comme ciĆdessous, vous
devrez vous procurer un cordon
d'alimentation à 3 fils pour
sècheĆlinge. Contactez votre
revendeur local, un électricien ou
unĂmagasin de bricolage. Il faudrait
que les fils du cordons soient
terminés par des bornes annulaires
ou des pattes à bords relevés.
Remarque :
Un cordon d'alimentation électrique
trifilaire doit comporter trois fils en
cuivre conformes à AWG n° 10 et
correspondre à la prise femelle
trifilaire du type NEMA 10-30R.
Broches ouvertes
à bords relevés
Neutre
Neutre (blanc
ou centre) Frein à cordon,
homologué UL 3/4"
Cette lame est connectée
à ce conducteur
Bornes
annulaires
Pour brancher le cordon
d'alimentation électrique :
1. Retirez les vis du couvercle
équipant le boîtier de jonction.
Ce boîtier se trouve en haut
àĂl'arrière du sècheĆlinge.
2. Desserrez puis retirez les deux
vis du frein à cordon puis retirez
le cordon. Le frein à cordon se
partage en deux pièces
identiques.
3. Insérez la bride large des deux
sections dans le trou situé sur
le côté du boîtier de jonction et
immobilisé par l'écrou de
couplage depuis l'intérieur du
boîtier. La bride courte des
deux sections et les vis doivent
rester positionnées sur le côté
extérieur du corps du boîtier
deĂjonction.
4. Enfilez le cordon d'alimentation
à 3 fils par les deux sections du
frein à cordon puis remettez les
vis du frein en place. Ne les
serrez pas à fond tant que les
branchements électriques ne
sont pas achevés.
5. Fixez le fil de terre du cordon
(filĂvert) contre le trou à borne
de terre repéré dans la figure
par la mention
PE. Serrez la vis
jusqu'à ce que le fil de terre soit
fermement retenu.
6. Fixez les deux conducteurs de
phase restants, équipant le
cordon d'alimentation, aux
bornes de phase (fil noir àĂL2 et
fil rouge à L1). Serrez les vis
pour qu'elles retiennent
fermement les conducteurs.
7. Serrez les vis équipant le frein
afin que le cordon d'alimenĆ
tation ne puisse plus bouger.
8. Remettez le couvercle en place
sur le boîtier de jonction puis
réimmobilisezĆle à l'aide des
quatre vis que vous aviez retiré
avant.
Maintenant, le sècheĆlinge se
trouve prêt à raccorder à une prise
femelle à trois fils débitant du
courant à une tension et intensité
appropriées.
