35
ENSAMBLADO/AJUSTE
ADVERTENCIA: Desconecte siempre
la sierra de la fuente de energía antes
de realizar cualquiera de las siguientes
operaciones.

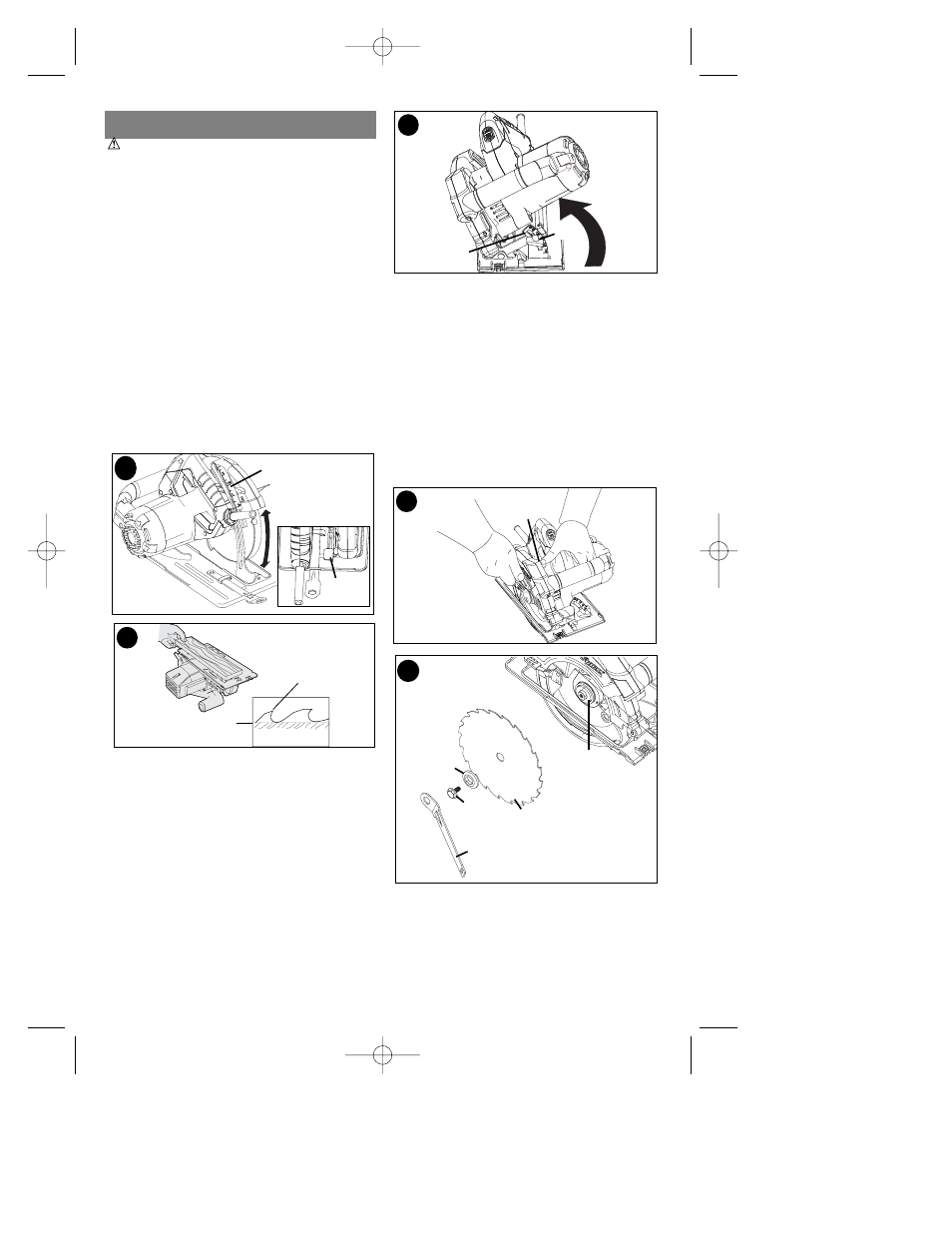

AJUSTE DE LA PROFUNDIDAD DE
CORTE (FIG. 7 Y 8)
La profundidad de corte debe fijarse en
función del grosor de la pieza de trabajo.
• Afloje la palanca (12) para desbloquear
la zapata de la sierra.
• Mueva la zapata de la sierra (6) hasta la
posición deseada. La profundidad de
corte correspondiente puede leerse en
la escala (13).
• Apriete la palanca para bloquear la
zapata de la sierra en el lugar.
• Regule la profundidad de la sierra de
manera que sólo un diente de la hoja
sobresalga bajo el trabajo, como se
muestra en la figura 8.
AJUSTE DEL ÁNGULO DE BISELADO
(FIG. 9)
Esta herramienta puede fijarse para biselar
ángulos entre 0° y 45°.
• Afloje la perilla de bloqueo (14) para
desbloquear la zapata de la sierra.
• Mueva la zapata de la sierra (6) hasta la
posición deseada. El ángulo de biselado
correspondiente puede leerse de la
escala (15).
• Apriete la perilla para bloquear la zapata
de la sierra en su lugar.
CÓMO COLOCAR Y RETIRAR LA HOJA
EXTRACCIÓN DE LA HOJA
(FS1500CSL) (FIG. 10 Y 11)
• Mantenga presionado el botón de
bloqueo del eje (5) y gire la hoja hasta
que el bloqueo del eje se trabe.
• Afloje y retire el tornillo que retiene la
hoja (16) girándolo en sentido contrario
a las agujas del reloj con la llave (10)
provista.
• Retire la arandela exterior (17).
• Extraiga la hoja de la sierra (7).
COLOCACIÓN DE LA HOJA
(FS1500CSL)
• Coloque la hoja (7) sobre la brida
interna (18), asegurándose de que la
flecha de la hoja apunte en la misma
dirección que la flecha de la
herramienta.
7
8
PUNTA DEL
DIENTE
SUPERFICIE DE LA
MADERA
9
11
10
12
13
15
14
5
10
16
17
7
18
