22
ASSEMBLAGE DE LA LAME (FS1500CSL)
• Placer la lame de la scie (7) sur la bride
interne (18), en s’assurant que la flèche
sur la lame indique la même direction
que la flèche figurant sur l’outil.
• Ajuster la rondelle de fixation (17) sur la
broche, avec la partie élevée pointant
dans une direction opposée à la lame de
la scie.
• Insérer la vis de rétention de la lame (16)
dans le trou.
• Maintenir le bouton de verrouillage de la
broche (5) enfoncé.
• Bien serrer la vis de rétention de la lame
en la tournant dans le sens des aiguilles
d’une montre à l’aide de la clé (10)
fournie.

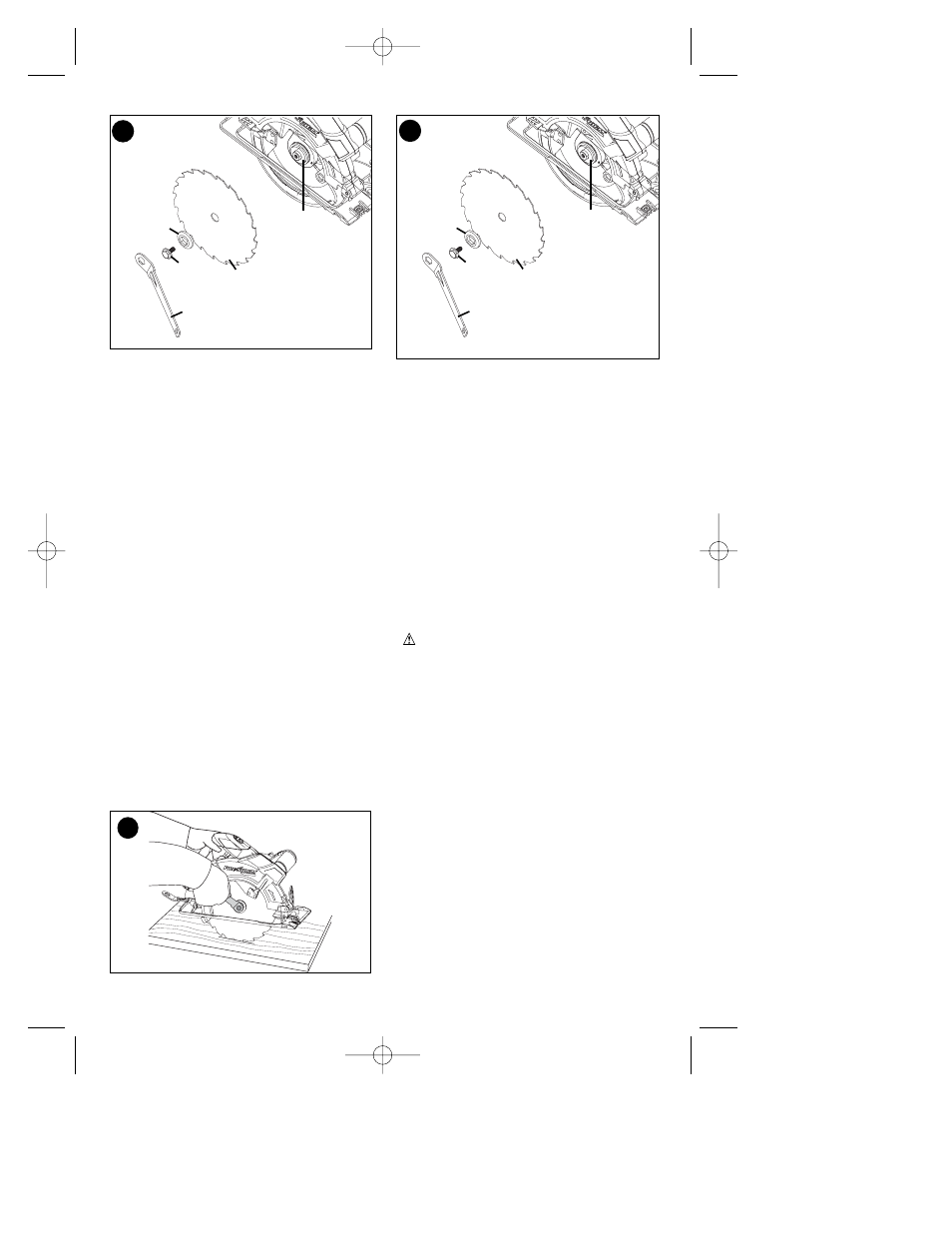

DÉPOSE DE LA LAME (FS1300CSL)
(FIG. 12 ET 13)
• Empêcher la broche de pivoter en
engageant la dent de la lame de la scie
dans un déchet de découpe.
• Desserrer et enlever la vis qui retient la
lame (16) en la tournant dans le sens
inverse des aiguilles d’une montre à
l’aide de la clé (10) fournie.
• Retirer la rondelle de fixation extérieure
(17).
• Retirer la lame de la scie (7).
ASSEMBLAGE DE LA LAME (FS1300CSL)
• Placer la lame de la scie (7) sur la bride
interne (18), en s’assurant que la flèche
sur la lame indique la même direction
que la flèche figurant sur l’outil.
• Ajuster la rondelle de fixation (17) sur la
broche, avec la partie élevée pointant
dans une direction opposée à la lame de
la scie.
• Insérer la vis de rétention de la lame (16)
dans le trou.
• Empêcher la broche de pivoter en
engageant la dent de la lame de la scie
dans un déchet de découpe.
• Bien serrer la vis de rétention de la lame
en la tournant dans le sens des aiguilles
d’une montre à l’aide de la clé (10)
fournie.
AVERTISSEMENT : pour réduire le
risque de blessure personnelle grave, lire,
comprendre et suivre tous les
avertissements de sécurité importants et
toutes les directives avant d’utiliser l’outil.
DÉCOUPES GÉNÉRALES (IMPORTANT :
LIRE LES AVERTISSEMENTS ET
CONSIGNES DE SÉCURITÉ )
PROTÉGEZ-VOUS DES EFFETS DE
REBOND
Sans brancher l’unité, suivre toutes les
consignes d’assemblage, de réglage et de
configuration.
S’assurer que le pare-main inférieur
fonctionne. Sélectionner la lame appropriée
au matériau à découper.
• Mesurer et marquer le bois à découper.
• Soutenir et fixer correctement l’ouvrage
(voir Règles de sécurité et instructions).
• Utiliser le matériel de sécurité approprié
et requis (voir Règles de sécurité).
• Sécuriser et entretenir la zone de travail
(voir Règles de sécurité).
11
10
16
17
7
18
13
10
16
17
7
18
12
