19

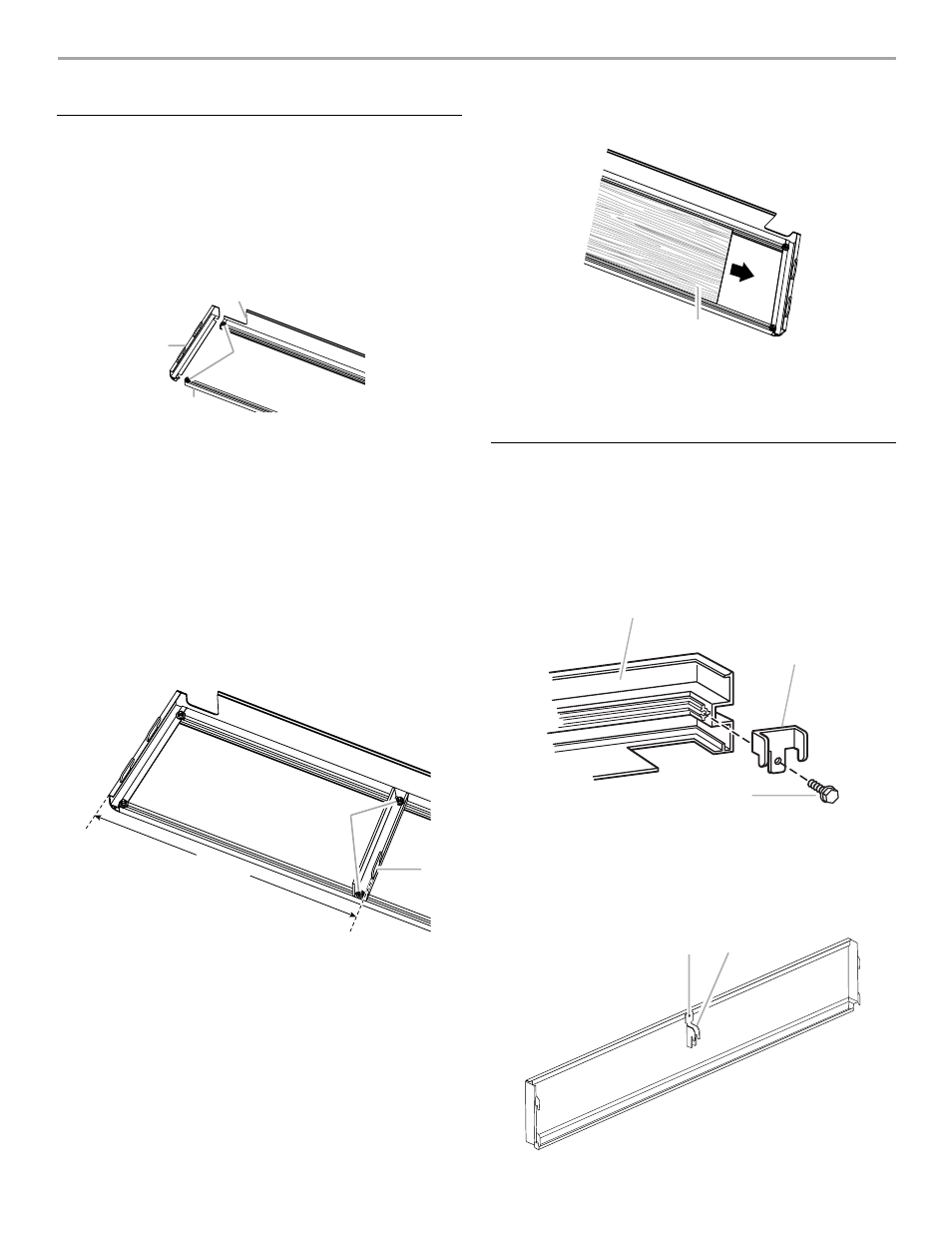

CÓMO ENSAMBLAR LA REJILLA ACCESORIA
Rejilla accesoria de una pieza
Para armar la rejilla accesoria, siga los pasos siguientes:
1. Introduzca los pernos en T y las tuercas en las piezas
superior e inferior del marco.
2. Sujete una cubierta de borde a la piezas superior e inferior
del marco y asegúrelas con los pernos en T y las tuercas.
NOTA: Asegúrese de que los ganchos en la cubierta de
borde apunten hacia la pieza inferior del marco.
3. Desde el extremo abierto del marco introduzca los pernos
en T, sin las tuercas, en las piezas superior e inferior del
marco. Sujete el soporte de montaje a los pernos en T
usando las tuercas. No los apriete completamente.
NOTA: Asegúrese de que los ganchos en la cubierta de
borde apunten hacia la pieza inferior del marco.
4. Deslice el soporte de montaje hacia el centro del marco. El
centro del gancho en el soporte debe estar ubicado a 36"
(91,4 cm) del borde externo del marco, como se muestra.
Apriete las tuercas de los pernos en T.
5. Deslice el panel a la medida o los paneles y relleno de acrílico
en el extremo abierto del marco.
NOTA: Sólo los juegos para ensamblar con un panel de
acrílico necesitan paneles de relleno.
6. Introduzca los pernos en T y las tuercas que sobran en las
piezas superiores e inferiores del marco.
7. Sujete la otra cubierta de borde y asegúrela con los pernos
en T y las tuercas.
Rejilla accesoria de dos piezas
Para ensamblar el panel de celosía y la rejilla accesoria, siga los
pasos siguientes:
1. Coloque el panel de celosía sobre una superficie limpia que
no sea áspera.
2. Instale un soporte con lengüeta en cada extremo utilizando
los tornillos suministrados, asegurándose de que las
lengüetas estén correctamente alineadas.
3. Coloque la rejilla accesoria boca abajo en una superficie
limpia que no sea áspera.
4. Sujete el soporte de montaje a la parte posterior de la rejilla
accesoria, como se muestra.
A. Pieza inferior del marco
B. Pernos en T y tuercas
C. Cubierta de borde
D. Pieza superior del marco
A. Pernos en T y tuercas
B. Gancho
C
B
A
D
B
A
36"
(91,4 cm)
A. Panel de relleno
A. Panel de celosía
B. Soporte con lengüeta
C. Tornillo para soporte de montaje
A. Tornillo para el soporte de montaje
B. Soporte de montaje
A
A
B
C
A B
