2. Serrez au couple approprié tous les raccords de fils
et attaches. Consultez la partie intérieure du boîtier du
commutateur de transfert au sujet des couples de rrage
appropriés.
Commandes
Outre un levier d’arrêt manuel, il n’y a pas de commande
manuelle car le commutateur de transfert est automatique.
La commande manuelle de priorité ne peut être effectuée que
par des professionnels agréés.
Fonctionnement
Pour actionner le transfert automatique, suivez la procédure
décrite ci-dessous:
1. Réglez le disjoncteur d’interruption de l’alimentation du
service public du commutateur de transfert sur « ON ».
2. Réglez le disjoncteur d’interruption de la génératrice du
commutateur de transfert sur « ON ».
3. Réglez le disjoncteur principal de la génératrice sur
« ON ».
4. Installez le fusible de 15 ampères dans le panneau de
commande de la génératrice.
5A. Si la génératrice est munie d’un interrupteur de
système ON/OFF, réglez l’interrupteur à « ON ».
5B. Si la génératrice est munie d’un interrupteur AUTO/OFF,
réglez l’interrupteur à « AUTO ».
Le système est maintenant en mode de fonctionnement
automatique.
Mise à l’essai du commutateur de transfert
automatique
Réglez le disjoncteur d’interruption du circuit d’alimentation du
commutateur de transfert à « OFF ». La séquence automatique
commencera. Pour revenir à l’alimentation de service, réglez
l’interrupteur de débranchement sur « ON ».
Panne de l’alimentation de service
La génératrice résidentielle auxiliaire détecte lorsque le voltage
de service est inférieur à 70 % nominal. La séquence de
démarrage du moteur commence après un délai de 6 secondes.
Réchauffement du moteur
Avant le transfert, il y a un délai de réchauffement du moteur
de 20 secondes ou de 50 secondes si un cavalier a été placé
dans le panneau de commande.
Transfert
Le transfert de l’alimentation de la génératrice auxiliaire
à l’alimentation de service se fait après que la tension de
service ait dépassé le niveau de prise en charge réglé. Après
le transfert, le moteur tourne durant au moins 5 minutes.
Prise en charge de l’alimentation de service
La tension de prise en charge est de 80 pourcent de la
tension nominale.
Retransfert
Le transfert de l’alimentation de la génératrice à
l’alimentation de service se fait 10 secondes après que la
tension de service ait dépassé le niveau de prise en charge et
que temps d’exécution minimum est achevé.
Refroidissement du moteur
Le moteur tourne pendant 60 secondes après le transfert.
Entretien
Le commutateur de transfert est conçu pour ne nécessiter
aucun entretien dans le cadre d’une utilisation normale.
Toutefois, il faut effectuer des inspections et des vérifications
d’entretien régulièrement. L’entretien consiste principalement
à garder le commutateur de transfert propre.
Une inspection visuelle doit être effectuée au moins une
fois par mois. L’accès au commutateur de transfert ne doit
pas être obstrué. Laissez un dégagement d’au moins 92
cm (3 pi) autour du commutateur de transfert. vérifiez les
accumulations de saleté, moisissure et/ou de corrosion sur
le boîtier et autour de celui-ci, les pièces/quincaillerie lâches,
les fissures et/ou de la décoloration sur l’isolant et les
éléments endommagés ou décolorés.
Faites fonctionner le commutateur de transfert au moins
une fois tous les trois mois tel qu’expliqué dans la section
précédente Mise à l’essai du commutateur de transfert
automatique, à moins qu’une panne de courant ne survienne
et que le groupe électrogène n’ait effectué une séquence
automatique. Laissez la génératrice fonctionner pendant au
moins 30 minutes.
Communiquez avec un professionnel en électricité certifié
pour inspecter et nettoyer l’intérieur du commutateur de
transfert au moins une fois par année.
Instalación
Commandes
Sécurité
Fonctionnement
Entretien
Dépannage
Garanti
e
9
Français

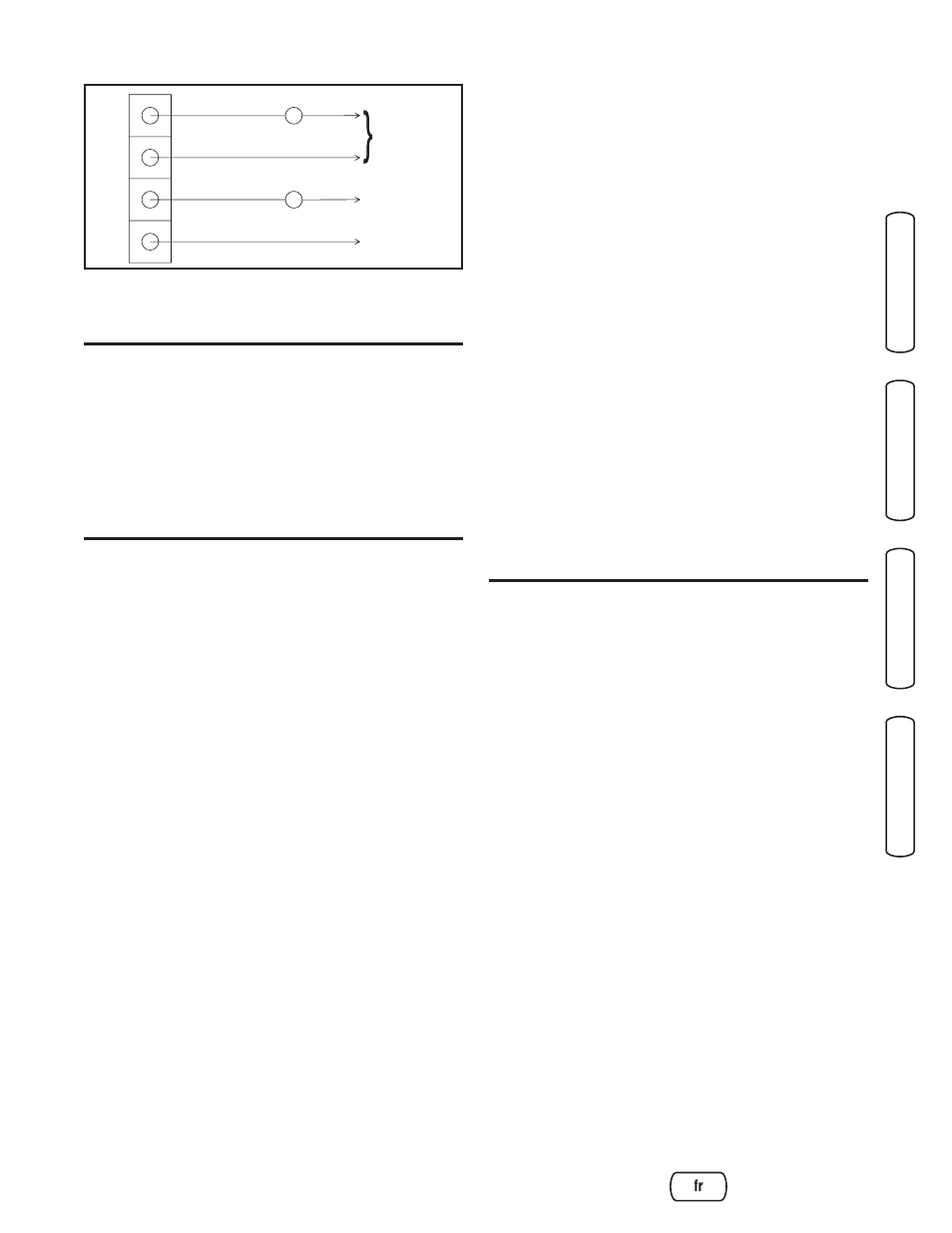

A
A
B
B
Contacteur du climatiseur
24 v c.a.
Contacteur
Neutre
120 v c.a.
