Instalación

Commandes

Sécurit

é

Fonctionnement

Entretien

Dépannage

Garanti

e

8

BRIGGSandSTRATTON.COM

5. Raccordez l’électrode de terre du panneau du coupe-

circuit principal à la borne « GND » du commutateur de

transfert.

REMARQUE: Assurez-vous que l’électrode de terre est

raccordée selon les normes, les réglementations et les codes

fédéraux, provinciaux et locaux applicables.
6. Raccordez les conducteurs d’alimentation du panneau

de commande de la génératrice au côté de ligne «

GENERATOR » du commutateur de transfert.

7. Raccordez le conducteur neutre du panneau de

commande de la génératrice à la borne « NEUTRAL »

du commutateur de transfert.

8. Raccordez l’électrode générale de terre du panneau de

commande de la génératrice à la borne « GND » du

commutateur de transfert.

REMARQUE: Assurez-vous que l’électrode de terre

d’équipement de la génératrice est raccordée selon les

normes, les réglementations et les codes fédéraux,

provinciaux et locaux applicables.
9. Raccordez les bornes « UTILITY 240 vAC » de la

génératrice aux bornes « UTILITY 240 vAC » du

commutateur de transfert. Utilisez des fils numéro 14

AWG minimum.

10. Serrez au couple approprié tous les raccords de fils

et attaches. Consultez la partie intérieure du boîtier

du commutateur de transfert au sujet des couples de

serrage appropriés.

Câblage de contrôle

La barrette de raccordement du module de commande

du commutateur de transfert comporte quatre raccords à

l’usage du client. Deux ensembles de contacts “normalement

fermés” sont disponibles. Ils sont activés lorsque la

génératrice est mise en marche. Ils peuvent servir au

contrôle d’importantes charges branchées à la génératrice

comme. Exemple: climatiseur, chauffe-eau, etc..
1. Les bornes du module de commande servent au

contrôle des charges importantes par le contacteur

fourni par l’installateur. Exemple: climatiseur, chauffe-

eau électriques, etc.. Les contacts sont branchés en

série au circuit de commande du contacteur.

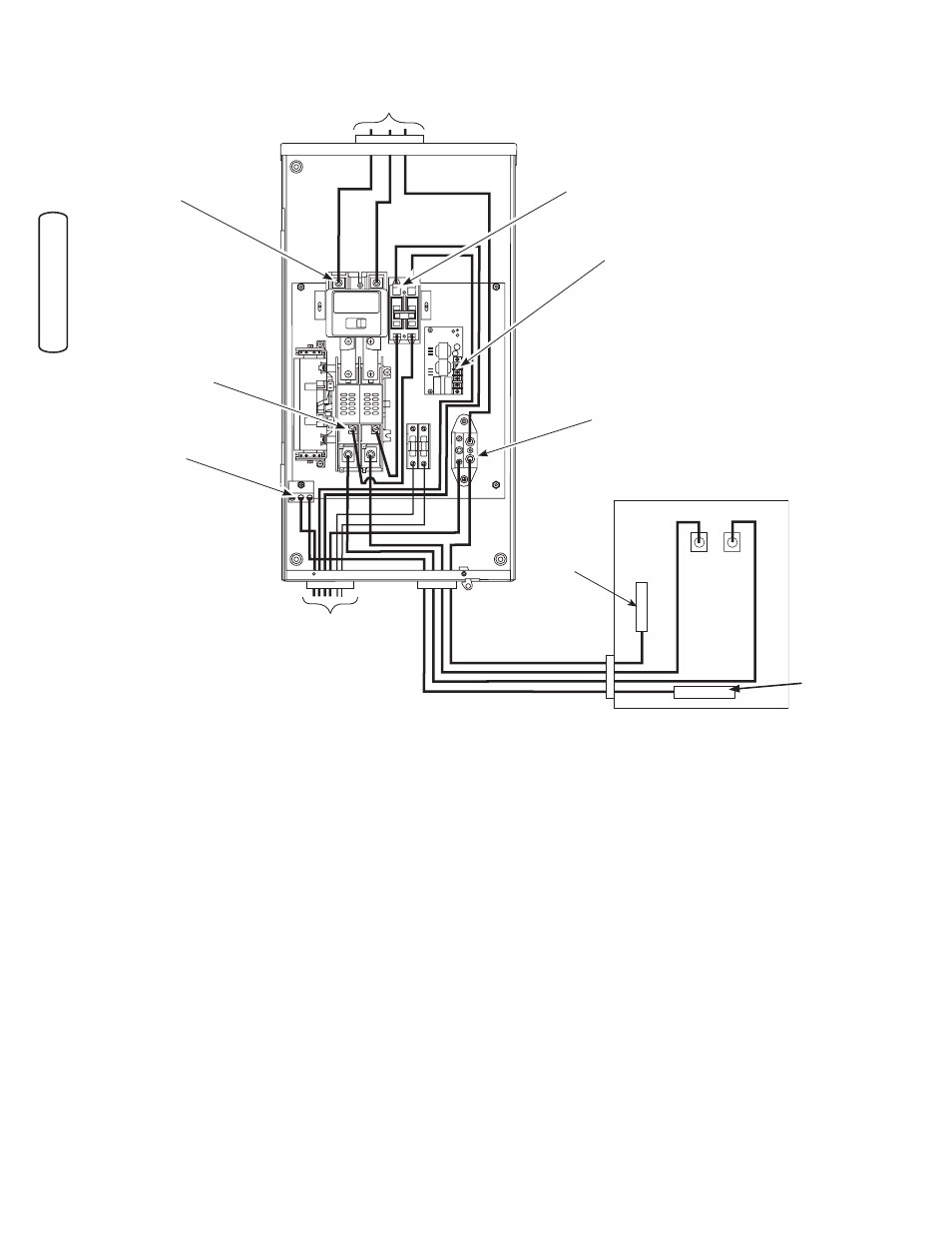

Barre de

Mise à la

Terre

Principal

vers la Génératrice

Terminaux

Neutre

Contacts

Normalement

Fermés

vers le compteur de l’alimentation de service

Branchement de

la Génératrice

Branchement de

l’Électricité de

Service

Panneau du Disjoncteur Principal

Borne de Mise

à la Terre

Barre Neutre

Raccordement

des Charges

Modèle 071023
