NOTA: Compruebe que el conductor del electrodo de conexión
a tierra está conectado conforme a la normativa vigente.
6. Conecte los conductores de alimentación del generador
desde el panel de control del generador al lado de la
línea del interruptor “GENERATOR” (generador) del
conectador.
7. Conecte el conductor neutro del panel de control del
generador al terminal del conectador con la marca
“NEUTRAL” (neutro).
8. Conecte el conductor de tierra del panel de control al
terminal del conectador con la marca “GND” (tierra).
NOTA: Compruebe que el conductor de conexión a tierra del
equipo generador está conectado conforme a la normativa
vigente.
9. Conecte los terminales “UTILITY 240 vAC” (240 vCA
de servicio) del generador a los terminales “UTILITY
240 vAC” del conectador. Utilice cables 14 AWG, como
mínimo.
10. Apriete de todas las conexiones de los cables y elementos
de fijación al par adecuado. Consulte los valores de par
correctos en el interior de la caja del conectador.

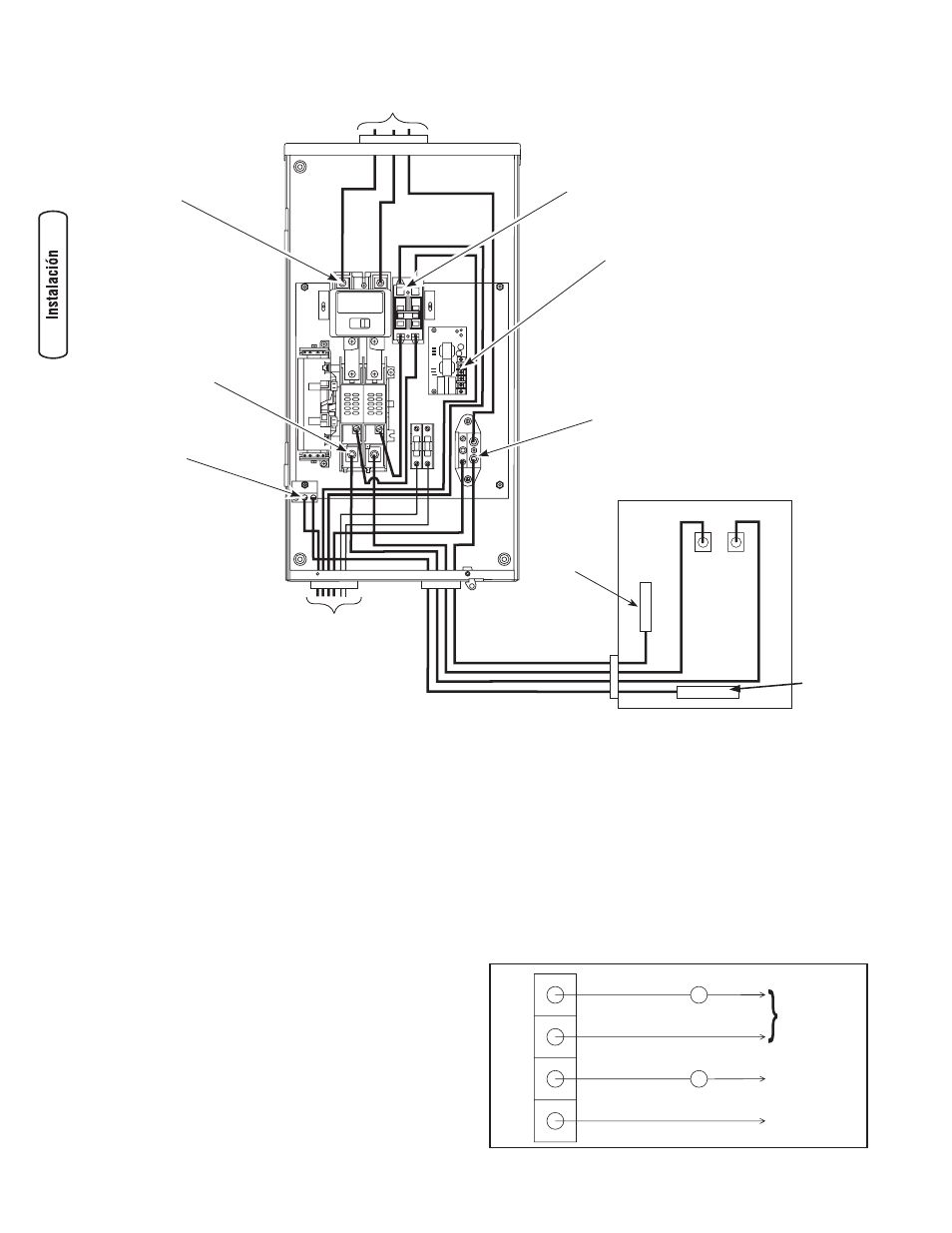

Cableado de control de supervisión
La regleta de terminales del módulo de control del
conectador dispone de cuatro conexiones para uso del
cliente. Hay dos conjuntos de contactos “Normalmente
Cerrados” que se activarán cuando sea necesario utilizar la
electricidad del generador. Se pueden utilizar para el control
de supervisión de grandes cargas conectadas al generador.
Ejemplo: acondicionador de aire, calentador de agua, etc..
1. Terminales del módulo de control permiten que el
instalador conecte un contactor para controlar una carga
importante. Ejemplo: acondicionador de aire, calentador
eléctricos de agua, etc.. Los contactos se conectan en
serie con el circuito de control del contactor.
8 BRIGGSandSTRATTON.COM
A
A
B
B
Contactor del aire acondicionado
24 vCA
Contactor
Neutro
120 vCA
Barra
conductora
Ground
(tierra)
Principal
Al Generador
Terminales
NEUTRAL
(neutro)
Contactos
Normalmente
Cerrados
Al contador de la compañía eléctrica
Conexión al
generador
Conexión de la
compañía proveedora
de electricidad
Panel del Disyuntor Principal
Terminal de
conexión a
tierra
Barra
conductora
NEUTRAL
(neutro)
Conexión de
la Carga
Modelo 071023
