6 BRIGGSandSTRATTON.COM
Instalación
Desempaque
Inspección al momento de la entrega
Luego de retirar la caja, inspeccione cuidadosamente el los
componentes del conmutador de transferencia de energía
automático para detectar cualquier daño que pudiera haber
ocurrido durante el traslado.
IMPORTANTE: Si en el momento de la entrega se detecta
alguna pérdida o daño, solicite a la persona o personas
encargadas de la entrega que dejen debida constancia
en la nota de entrega y que firmen debajo de la nota del
consignador donde se informa acerca de la pérdida o daño.
Si la pérdida o el daño se detecta después de la entrega,
separe los materiales dañados y póngase en contacto con
el transportista para llevar a cabo los procedimientos de
reclamo. Las piezas perdidas o dañadas no están garantizadas.
Contenido de la caja
• Conmutador de transferencia de energía automático.
• Manual de instalación y operario.
Pautas de montaje
El conectador automático está encerrado en una caja tipo
3R NEMA, que es adecuada para uso en interiores y a la
intemperie. Las directrices para el montaje de conectador
automático incluyen:
• Instale el conmutador sobre una estructura de soporte
firme y resistente.
• El interruptor se debe instalar con conexiones mínimas
de conduit de fo de hardware de NEMA 3R.
• Para evitar distorsiones en el conmutador, nivele
la unidad si es necesario. Puede hacerlo colocando
arandelas entre el compartimiento del conmutador y la
superficie de montaje.
• NUNCA instale el conmutador en un lugar en el
cual pueda producirse el goteo de alguna sustancia
corrosiva en el compartimiento.

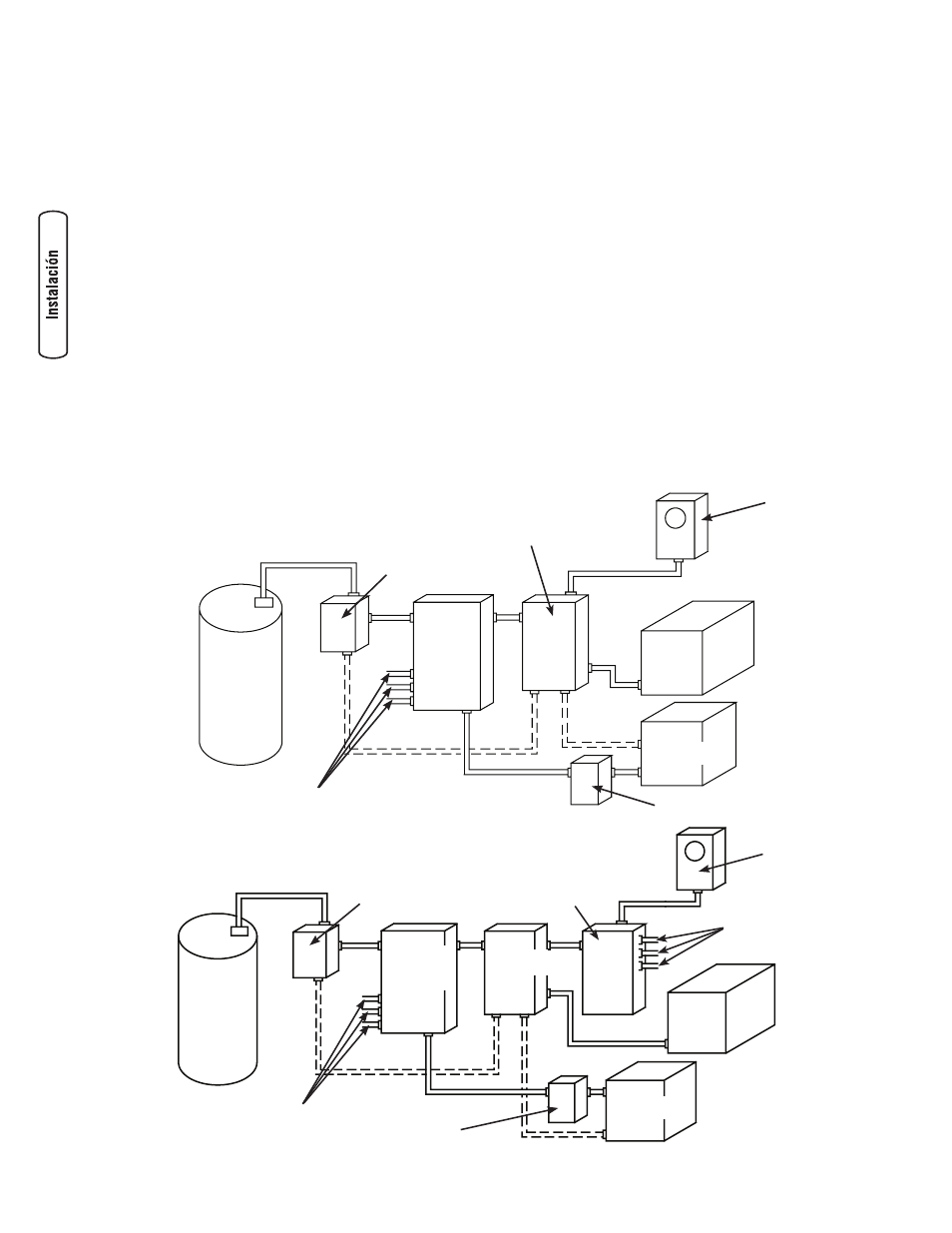

Típico
Panel del
disyuntor
principal
Conectador con
seccionador de
servicio y de
generador
Calentador
de agua
Acondicionador
de aire
Contactor
Generador
Contador de
vatios hora
— — — — — — Cableado de control
Seccionador
Circuitos derivados
Alternativo
Panel del
disyuntor
principal
Conectador
Calentador
de agua
Acondicionador
de aire
Contactor
Generador
Contador de
vatios hora
Circuitos derivados
de emergencia
— — — — — — Cableado de control
Seccionador
Circuitos derivados
Centro de
carga de
emergencia
