93.
— Une coupe composée est une coupe nécessitant un réglage
d’onglet aussi bien qu’un réglage de biseau.
— Une coupe composée peut être pratiquée comme coupe de
fente ou comme coupe par glissement, suivant la largeur de
l’ouvrage.
— Étant donné qu’il faudra peut-être plusieurs essais pour
obtenir l’angle composé désiré, effectuez des coupes d’essai
sur des matériaux de rebut avant de pratiquer votre coupe.
Suivez ces instructions pour pratiquer votre coupe composée :
1. Rallongez la base/guide à glissière en pratiquant des coupes
composées avec onglet à gauche (voir Rallonge de base/guide
à glissière à la page 90). Sélectionnez les angles désirés
d’onglet et de biseau (Figure 31). (Voir Coupe à l’onglet et
Coupe en biseau à la page 92.)
2. Positionnez l’ouvrage adéquatement. Assurez-vous que
l’ouvrage est cramponné fermement contre la table et le guide.
Utilisez une position de cramponnage
qui ne gêne pas le fonctionnement.
Avant de mettre en marche, abaissez la tête pour vous assurer
d’un écartement suffisant entre le serre-joint, d’une part, et le
protecteur et la tête, d’autre part.
3. Suivez les instructions pour la coupe de fente ou la coupe par
glissement (voir page 91).
4. Attendez que la lame s’immobilise complètement avant de
remettre la tête à la position levée et/ou de retirer l’ouvrage.
Opérations de la scie
Suivez ces instructions pour pratiquer votre coupe en biseau :
1. Desserrez la poignée de blocage de biseau. Inclinez la tête à
l’angle de biseau désiré. Serrez la poignée de blocage de
biseau (Figure 30).
2. Positionnez l’ouvrage adéquatement. Assurez-vous que l’ou-
vrage est cramponné fermement contre la table et le guide.
Utilisez une position de cramponnage
qui ne gêne pas le fonctionnement.
Avant de mettre en marche, abaissez la tête pour vous assurer d’un
écartement suffisant entre le serre-joint, d’une part, et le protecteur
et la tête, d’autre part.
3. Suivez les instructions pour la coupe de fente ou la coupe par
glissement (voir page 91).
4. Attendez que la lame s’immobilise complètement avant de
remettre la tête à la position levée et/ou de retirer l’ouvrage.
Coupes composées
45
40 35 30 25 20 15 10
10 5 0
15 20 25 30
35 4 0
45
50
0° Miter
Workpiece
Clamp
Bevel
Angle
Workpiece
0
5
30
45
50 45 40 35 30 25 20 10 15 5 0 5
Workpiece
Miter Angle
Sliding
Base
Bevel
Angle Scale
Workpiece
Clamp

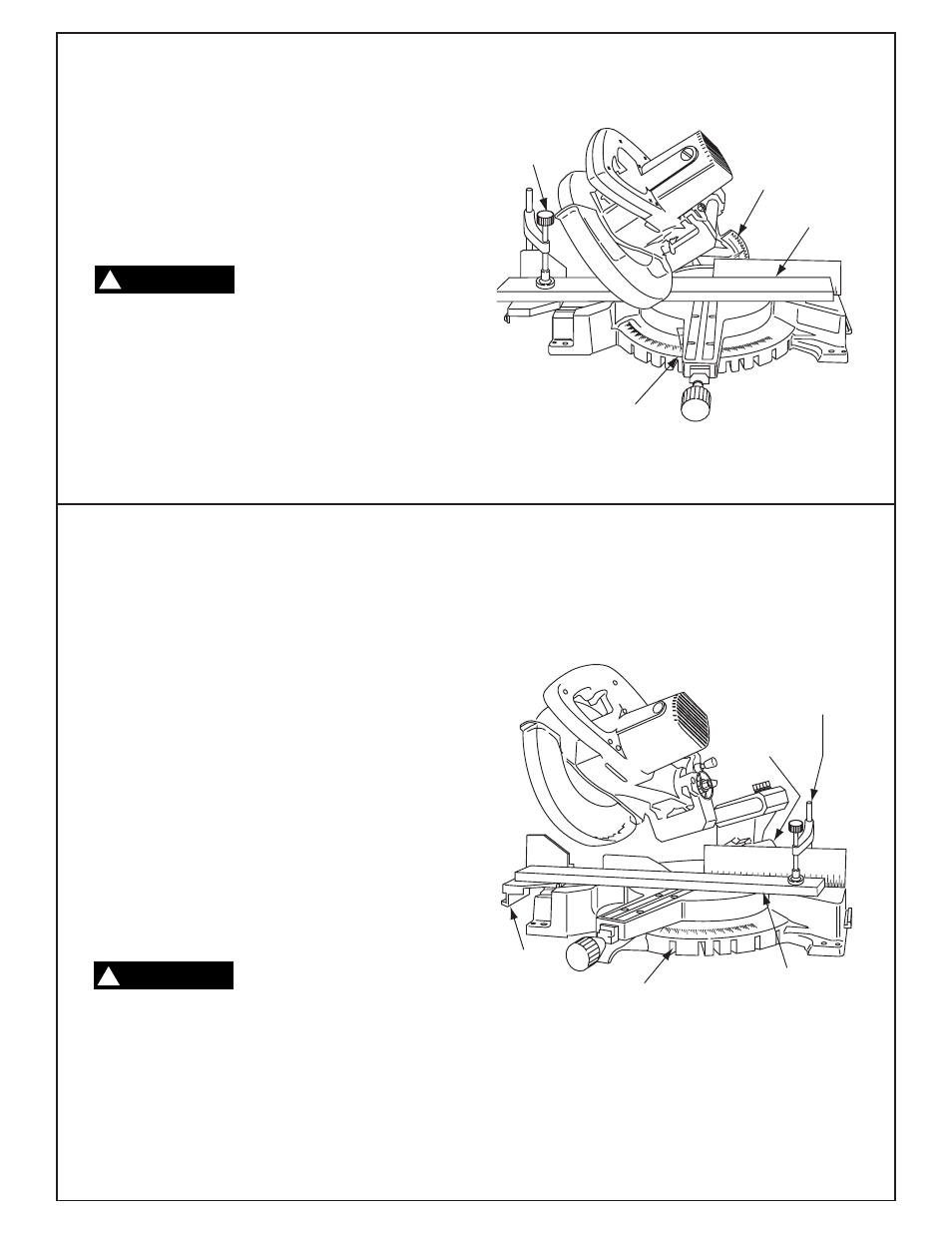

Figure 30. Coupe en biseau
Serre-joint
d'ouvrage
Figure 31. Coupe composée
AVERTISSEMENT
!
AVERTISSEMENT !
Ouvrage
Angle de
biseau
Onglet 0°
Base à
glissière Ouvrage
Serre-joint
d'ouvrage
Échelle graduée
d’angle de biseau
Angle d’onglet
