48.
1. Gire la mesa hasta la posición de 0° y fíjela en su sitio.
2. Asegúrese de que el ensamblaje del cabezal esté empujado
hacia atrás completamente contra el tope y de que el pomo de
fijación de los rieles de deslizamiento esté apretado.
3. Baje el ensamblaje del cabezal. Fíjelo en su sitio.
4. Afloje el mango de fijación de bisel e incline el ensamblaje del
cabezal hasta el bisel de 45°. Compruebe el tope de bisel de
45°. El indicador de bisel debe estar en la marca de 45°, el
tope de bisel de 45° debe estar en contacto completo con el
tornillo de tope de bisel de 45° y la hoja debe hacer contacto
con toda la longitud de la escuadra de combinación (Figura 8).
5. Si la hoja no está a 45° respecto a la mesa, ajuste el tope de
bisel de 45°.
Alineación de la hoja a 45°
a. Baje el tornillo de tope de bisel de 45° y la contratuerca
usando la llave de tuerca para la hoja suministrada en el
mango.
b. Agarre el mango de transporte y mueva el ensamblaje del
cabezal hacia la izquierda o hacia la derecha hasta que la
hoja haga contacto con toda la longitud de la escuadra.
c. Apriete el mango de fijación de bisel.
d. Ajuste el tornillo de tope de bisel de 45° para que la
cabeza del tornillo hexagonal golpee el tope de 45° al mis-
mo tiempo que la hoja hace contacto con toda la longitud
de la escuadra. Apriete la contratuerca de 45° (Figura 9).
e. Compruebe que el indicador de bisel señale hacia la
marca de 45° en la escala de biseles (vea la Figura 7). Si
el indicador de bisel no está alineado con la marca de 45°,
primero vuelva a comprobar la perpendicularidad de la
hoja respecto a la mesa y la alineación del indicador de
bisel de 0°. Luego, repita la operación para la alineación
de la hoja a 45° y haga los ajustes adecuados.
Ajustes
Hoja a 45° respecto a la mesa
Jam Nut
45° Stop
Screw
45° Stop
45
30
5
0
Table
50 45 40 35 30 25 20 15 10 5 0
5 0
BOSCH
Combin tion
Blade Hoja

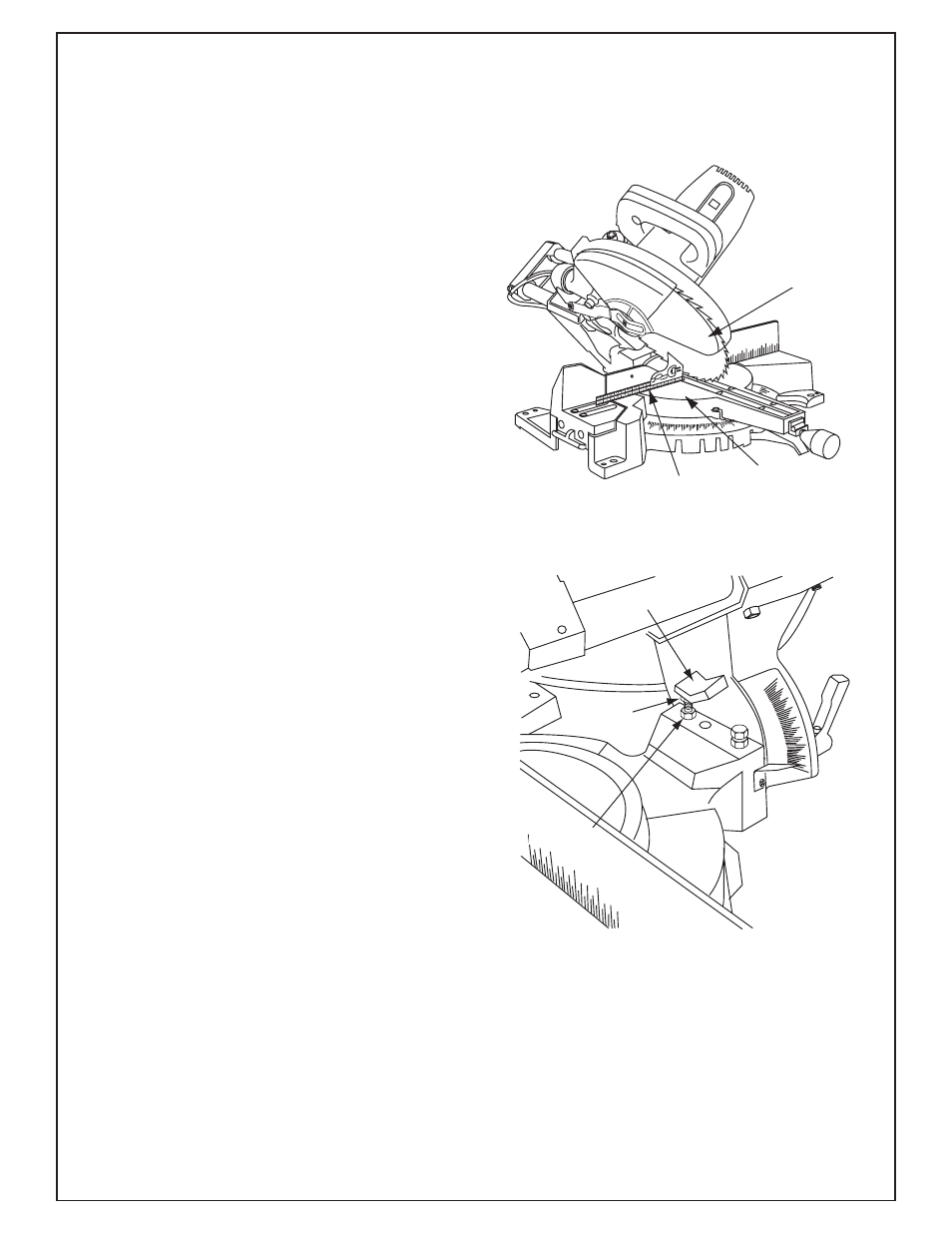

Figura 8. Hoja a 45° respecto a la mesa
Figura 9. Tornillo de tope de bisel de 45° y contratuerca
Tope de 45°
Contratuerca
Tornillo de
tope de 45°
Mesa
Escuadra de combinación
