52.
Montaje portátil usando abrazaderas
— Si es necesario, fije con abrazaderas la sierra de carro para
cortar ingletes compuestos a un banco de trabajo o a un
tablero de mesa.
— Coloque dos (2) o más abrazaderas en “C” en las áreas de
fijación con abrazaderas y fíjelas (Figura 16).
Instalación
0 5 10 15 20 25 30 35 40 45 50
50
45
40 35 30
BOSCH
Clamping Areas
Clamping Area

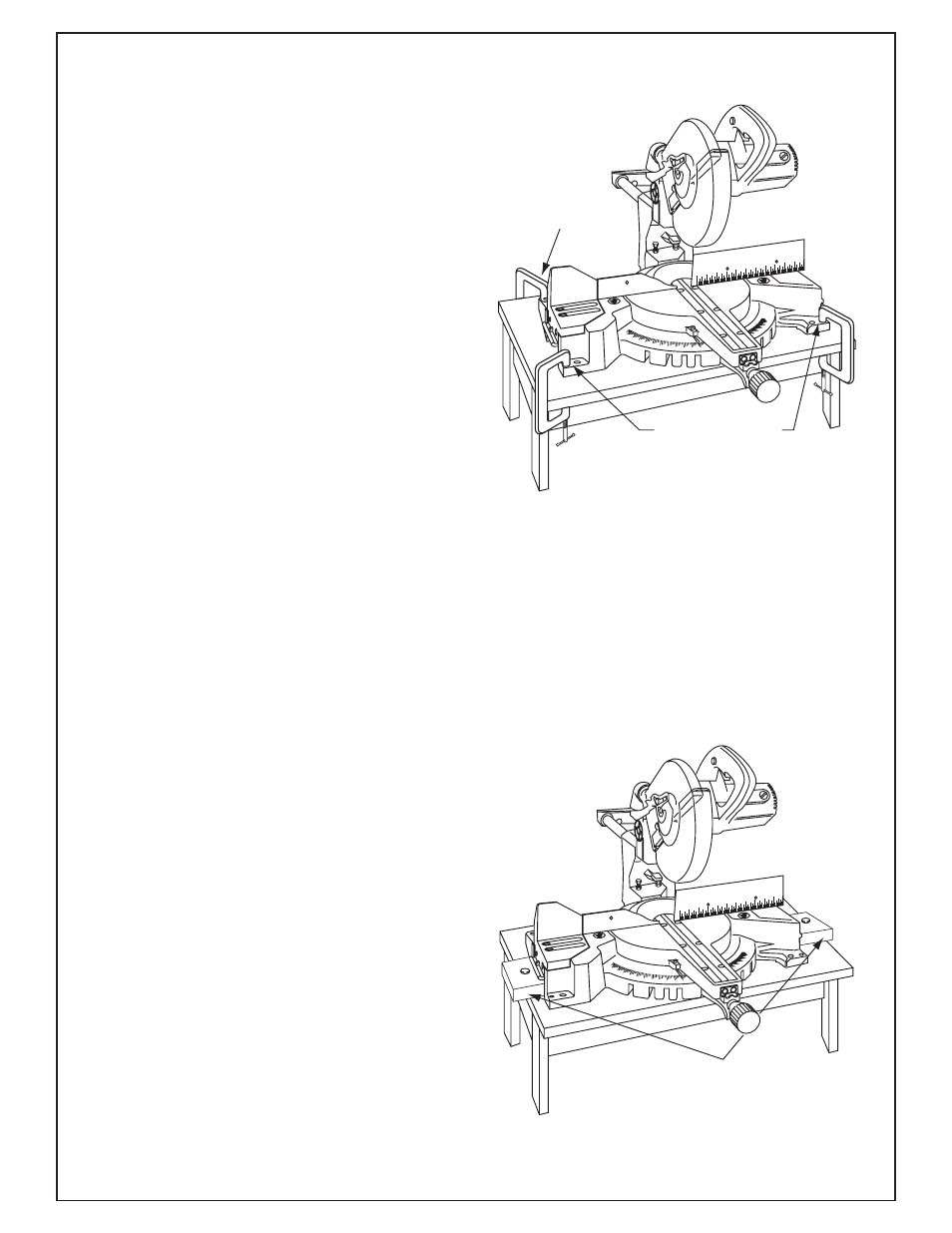

Figura 16. Montaje portátil usando abrazaderas
Montaje portátil usando tablas de 2x4
— Para evitar que la sierra se tuerza, ésta se debe colocar sobre
dos (2) tablas de 2x4 montadas sobre un banco de trabajo.
— Las aberturas del mango de transporte fundido tienen
acanaladuras en el interior que son del mismo tamaño que un
bloque de 2x4. Centre las aberturas de la sierra para cortar
ingletes sobre los bloques de 2x4 que se hayan fijado con
abrazaderas o se hayan clavado en un banco de trabajo para
aumentar la estabilidad (Figura 17).
NOTA: La tabla no se desliza completamente a través de la
abertura. La sierra se debe colocar sobre dos (2) tablas, una a
cada lado.
0 5 10 15 20 25 30 35 40 45 50
50
45
40 35 30
BOSCH
2x4 Nailed to Workbench
Figura 17. Montaje portátil usando tablas de 2x4
Area de fijación
con abrazaderas
Areas de fijación
con abrazaderas
Tabla de 2x4 clavada en el banco de trabajo
