Ensamblaje

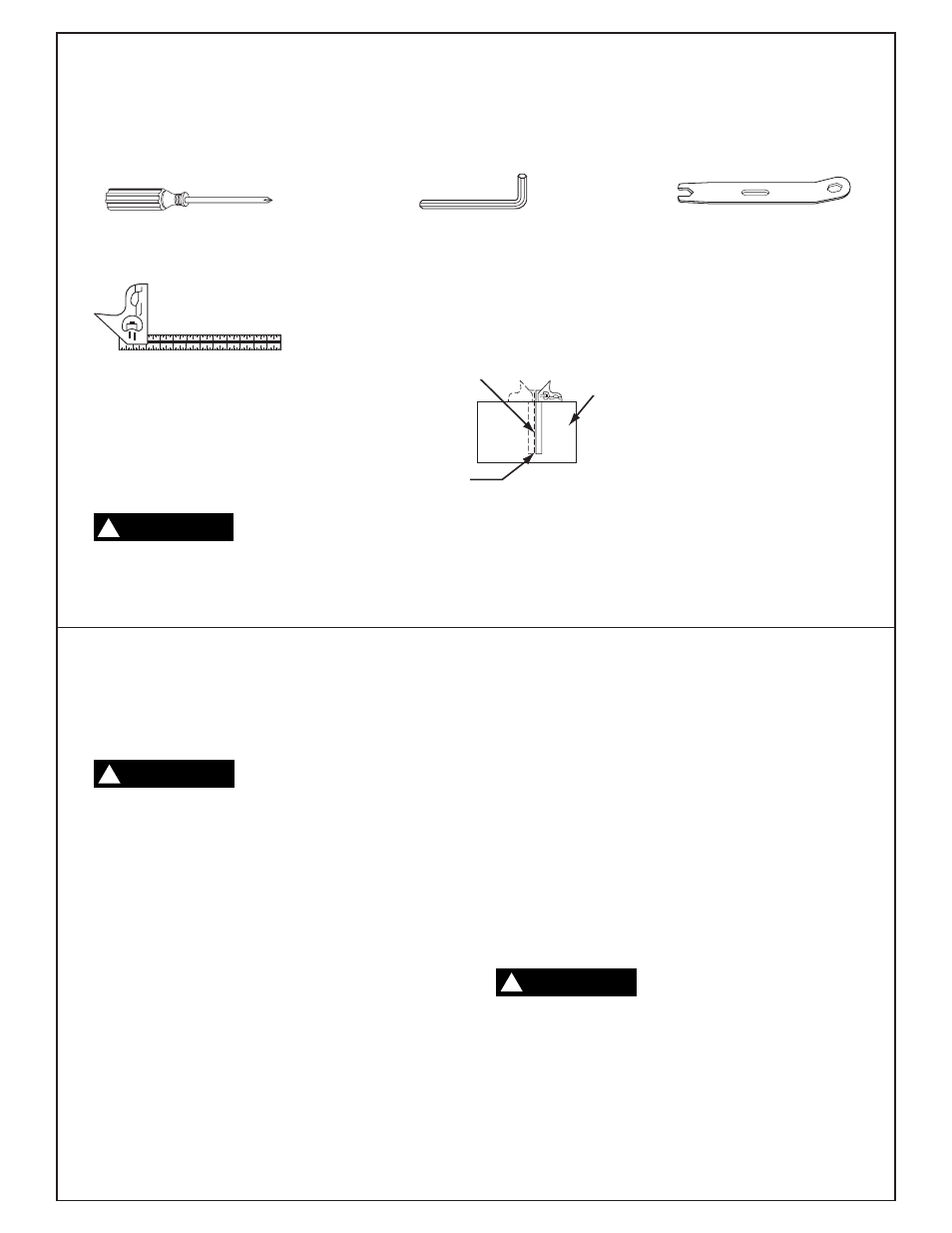

Herramientas necesarias para el ensamblaje y la alineación
Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje, ajuste o reparación para
evitar posibles lesiones.
Desempaquetado y comprobación del contenido
Antes de mover la sierra: Fije el pomo
de fijación de inglete en la posición de
45°. Fije el mango de fijación de bisel. Tire el ensamblaje del
cabezal completamente hacia usted y apriete el pomo de fijación
de los rieles de deslizamiento. Fije el ensamblaje del cabezal en la
posición hacia abajo.
Nunca lleve la herramienta por los rieles de deslizamiento, ya
que esto puede causar desalineación de la hoja.
Nunca lleve la herramienta por el cordón ni por el mango con
interruptor de encendido del ensamblaje del cabezal. Los daños al
aislamiento podrían causar una sacudida eléctrica. Los daños a las
conexiones de los cables podrían causar un incendio.
La sierra de carro para cortar ingletes compuestos modelo 3915
se envía completa en una caja.
1. Separe todas las piezas de los materiales de empaque-
tamiento y compruebe cada una usando la “Tabla de piezas
sueltas” para asegurarse de que no falte ningún artículo antes
de tirar cualquier material de empaquetamiento.
2. Piezas sueltas:
Abrazadera para la pieza de trabajo — Se usa para fijar las
piezas de trabajo.
Codo para polvo/bolsa para polvo — Se usa para recoger
serrín.
Llave hexagonal — Se debe guardar en la base posterior
izquierda.
Llave de tuerca para la hoja — Se debe guardar en el mango.
Si falta alguna pieza, no enchufe el
cordón de energía ni encienda el inte-
rruptor hasta que las piezas que faltan se obtengan e instalen
correctamente.
Should be no Gap or Overlap
when Square is Flipped Over in
Dotted Position
Draw Light
Line on Board
Along this Edge
Hex “L” Wrench
(supplied) 6mm
Straight Edge of
Board 3/4" Thick
This Edge Must be
Perfectly Straight
Blade Wrench
(supplied)
Combination Square Must be True
Phillips Screwdriver
Combination Square
Destornillador Phillips
Escuadra de combinación
Llave hexagonal en “L”
de 6 mm (suministrada)
Llave de tuerca para la hoja
(suministrada)
La escuadra de combinación debe estar alineada
Trace una línea ligera
sobre la tabla a lo
largo de este borde Borde recto de la tabla
de 3/4" de grosor.
Este borde debe ser
perfectamente recto
No debe haber espacio libre ni superposición
cuando se dé la vuelta a la escuadra sobre
la posición marcada con una línea de puntos
ADVERTENCIA !
PRECAUCION !
ADVERTENCIA !
