90.
Rallongez et utilisez la base/guide à
glissière pour pratiquer des coupes
composées ou des coupes difficiles au biseau ou à l’onglet pour
assurer un écartement suffisant (minimum de 6 po) entre la main
et la lame de scie.
1. Retirez la clé hexagonale de sa position de rangement sur le
pied arrière droit.
2. Desserrez deux (2) vis à tête à six pans creux en faisant
glisser la rainure de la base (Figure 26).
3. Rallongez la base/guide à glissière à la position désirée.
4. Serrez les vis. Rangez la clé hexagonale.
Durant le transport, la base coulissante
doit toujours être maintenue solidement
en position entièrement rentrée.
Opérations de base de la scie
Court-circuitage du cran d’arrêt
Pour engager :
1. Soulevez la gâchette du cran d’arrêt d’onglet.
2. Poussez la pince de court-circuitage du cran d’arrêt vers
l’avant et verrouillez en place par-dessus le bord. Relâchez la
gâchette du cran d’arrêt d’onglet (Figure 25).
3. Déplacez le bras d’onglet à toute position sur l’échelle graduée
d’onglet.
4. Bloquez le bouton de blocage d’onglet pour fixer la position de
l’onglet.
Pour relâcher :
5. Desserrez le bouton de blocage d’onglet et soulevez la
gâchette du cran d’arrêt d’onglet pour relâcher la pince de
court-circuitage du cran d’arrêt. La pince doit se dégager
automatiquement et la table doit se bloquer à tout cran d’arrêt
d’onglet désiré.
Rallonge de base/guide à glissière
Socket Cap
S
Sliding
Base/Fence
30
25 22.5
33.5
12/1
2 10/12
8/1 2
6/12
4/12
2/12
20 15
35
40
45
50
0
5
Clip Edge
Detent Override Clip
Table
Miter Lock
Knob
Miter Detent
Trigger

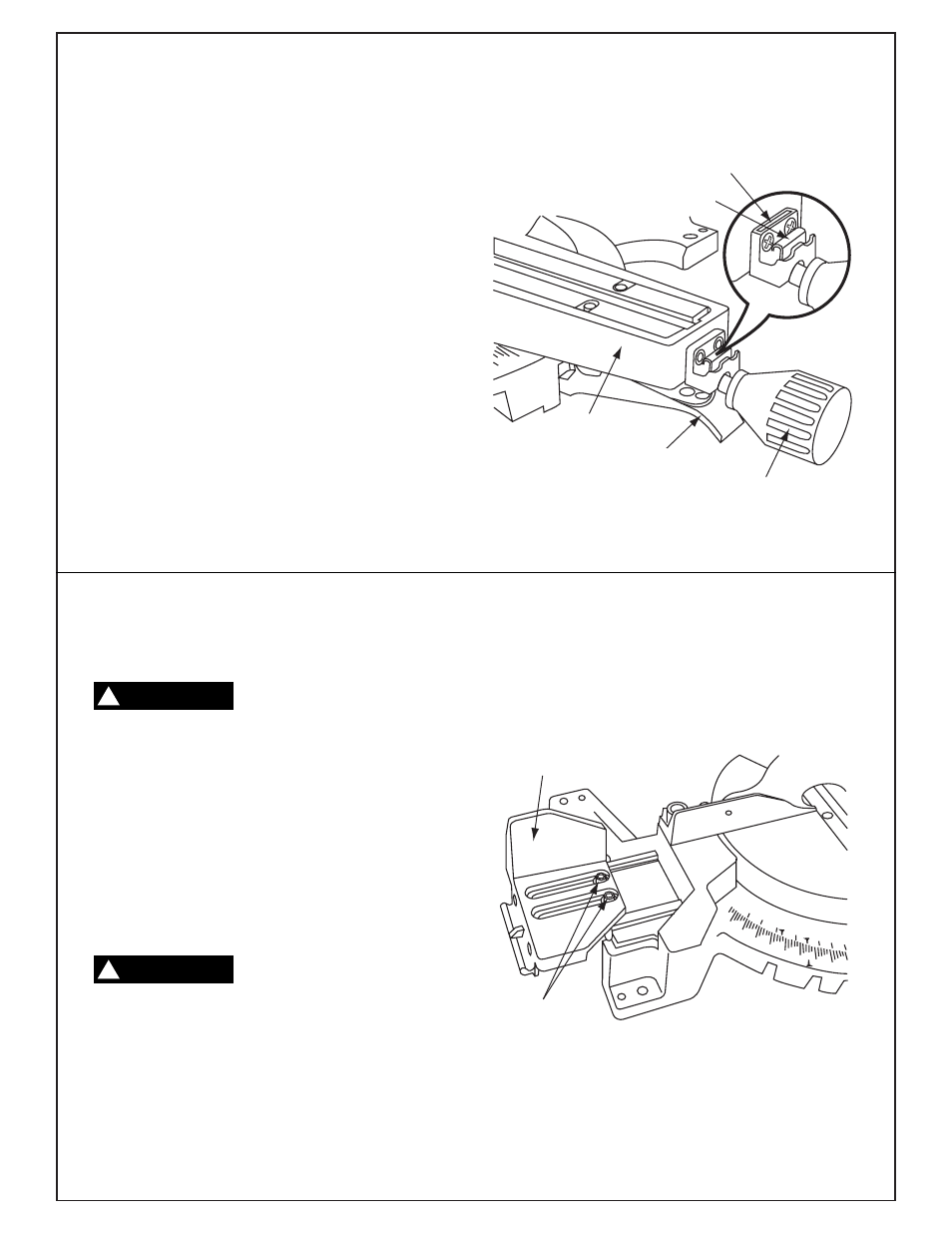

Figure 25. Court-circuitage du cran d’arrêt
Figure 26. Base/guide à glissière
AVERTISSEMENT
!
AVERTISSEMENT
!
Table
Bouton de blocage
d’onglet
Pince de court-circuitage
du cran d’arrêt
Gâchette du cran
d’arrêt d’onglet
Bord de la pince
Base/guide
à glissière
Vis à tête
à six pans creux
