Capítulo 3
Conexión
Conexiones básicas

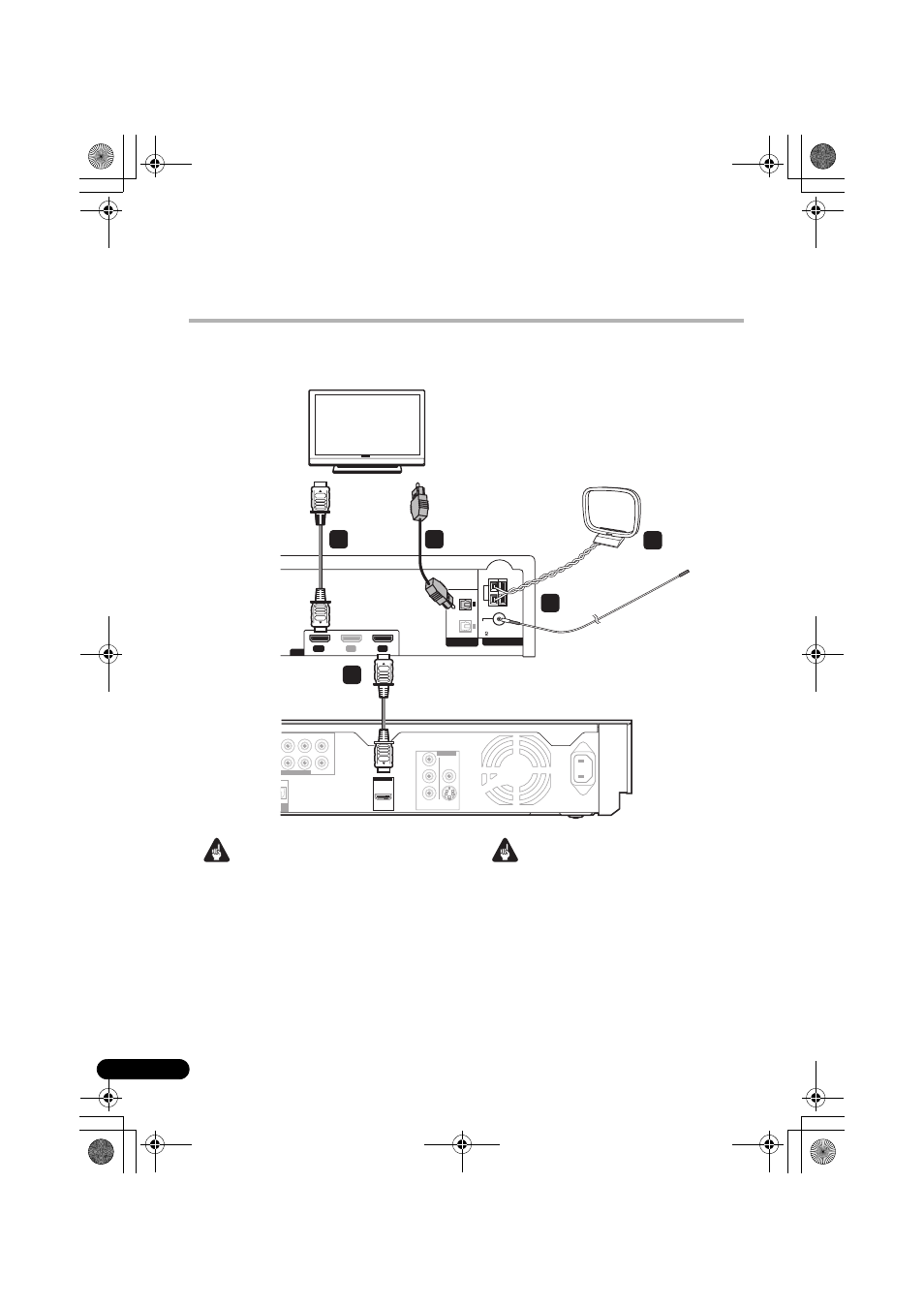

• Los siguiente describe las conexiones a un TV equipado con entradas de HDMI y de audio
digital óptico.
Importante
• Antes de conectar este sistema o de
cambiar las conexiones, cerciórese de
poner el interruptor de alimentación en
OFF y de desconectar el cable de
alimentación del tomacorriente de la red.
Después de haber finalizado la conexiones,
conecte el cable de alimentación al
tomacorriente de la red.
ADVERTENCIA
• Pioneer no se hace responsable de ningún
accidente debido a un montaje o
instalación inadecuados, la resistencia
insuficiente de las paredes para el
montaje, los accesorios de fijación para el
montaje (ni otros fijadores del edificio), la
utilización indebida ni los desastres
naturales.
AUDIO OUT ( 7.1 ch )
VIDEO OUT
HDMI OUT
TAL
UT
Y
PB
PR
CAL
COMPONENT
VIDEO
SURROUND
CENTER
VIDEO
S-VIDEO
SUB WOOFER
SURROUND BACK
AC IN
Receptor
Reproductor de discos Blu-ray
DIGITAL IN
ANTENNA
HDMI
OUT
IN 2
IN 1
OPTICAL
AM
LOOP
FM
UNBAL
75
2
1
Televisor
Antena de cuadro de AM
Antena FM
Desde la salida
óptica digital
A la entrada
HDMI
1
2
4
5
3
